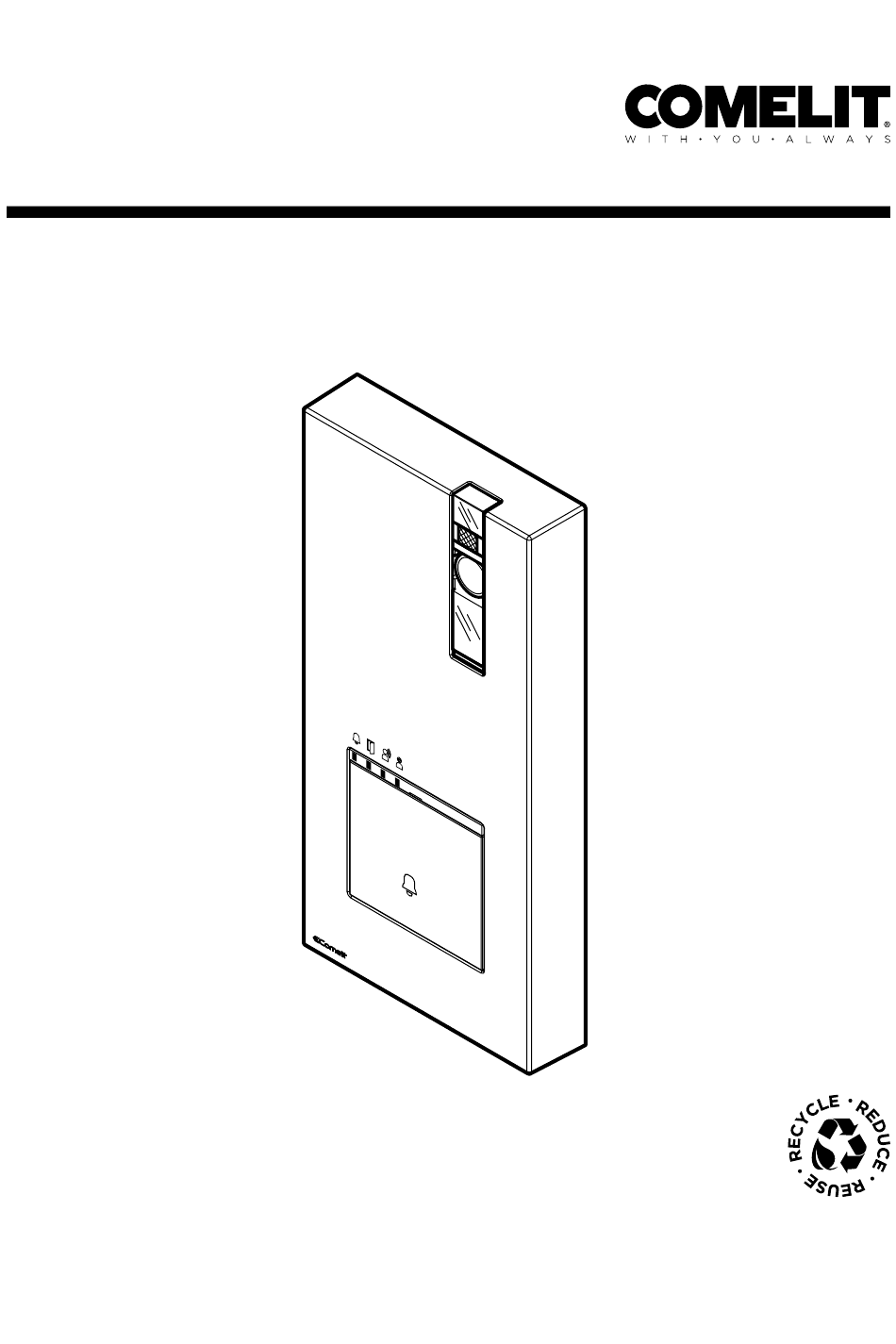

- Seite 1 Quadra 4893M V O L L S T Ä N D I G E S T E C H N I S C H E S H A N D B U C H Join us in taking care of our planet...
- Seite 2 Türstation für Simplebus 2-Systeme Aufputz-Türstation, Serie Quadra, für Simplebus 2-Systeme. Frontblende aus Aluminiumdruckguss, Weitwinkel-Farbkamera und einzelne LED für die Nachtbeleuchtung. Mechanische Tasten mit der Möglichkeit, 1 bis 4 Ruftasten mit DIP-Schalter einzustellen. LED-Anzeige für Ruf gesendet, Türöffnertaste aktiviert, Sprechverbindung aktiviert und Anlage besetzt. Lautstärkeregelung des Lautsprechers und Abgleich der Sprechverbindung.
- Seite 3 Inhalt Installationshinweise Beschreibung Technische Daten Installation Austausch der Namensschilder Programmierung Maximal zulässige Entfernungen Anschlusspläne Verwendung des Relais der Türstation auf allgemeiner Relaissteuerung 26 Variante mit Sicherheitsschloss Tabelle der Teilnehmercodes...
- Seite 4 | Inhalt | Installationshinweise 72° 72° 72° 72° 72° 72° 50 cm 50 cm 50 cm 50 cm 50 cm 50 cm 92 cm 92 cm 85° 85° Die Kamera darf nicht vor Lichtquellen oder an Stellen installiert werden, an denen das Motiv zu sehr im Gegenlicht steht.
- Seite 5 | Inhalt | 8. DIP-SCHALTER für die Programmierung der Funktionen. 9. PR Schalter für Ein-/Ausgabe der Programmierung. CNF Schalter zur Bestätigung der Programmierung. 10. Klemmenleiste M1: LL Anschluss Bus-Leitung. RTE Eingang für zeitgesteuerten lokalen Türöffner. COM Gemeinsamer Eingang für Kontakte RTE und DO. DO Eingang für Anzeige „Tür offen“.
- Seite 6 | Inhalt | Technische Daten ALLGEMEINE DATEN Typ Monoblock Höhe (mm) 195 Breite (mm) 95 Tiefe (mm) 28 Produktgewicht (g) 300 Produktfarbe Grau RAL 9006, Schwarz RAL9005 Aufputzmontage Ja KOMPATIBLE SYSTEME Kit Audio/Video Simplebus 2 mit Netzteil Art. 1209 Ja AUDIO-MERKMALE Mikrofon 6 mm (Ø), omnidirektional Lautsprecher 36 mm (ø), 8 Ohm, 1 W...
- Seite 7 | Inhalt | Installation ÖFFNEN Sie können die kostenlose Software (Art. 1235A) zum Bedrucken der Namensschilder der Türstation unter Verwendung der in unserem Katalog erhältlichen vorgestanzten Klebebögen herunterladen (Art. 1217A).
- Seite 8 | Inhalt | Vergewissern Sie sich vor dem Anbringen der Schraube, dass die Türstation nicht programmiert werden soll und kontrollieren Sie, dass die Metallblende nicht an anderen Metallteilen reibt und dadurch den Isoliermantel beschädigt. Bei eingeschalteter Anlage beim Austausch der Namensschilder vorsichtig verfahren, um die unfreiwillige Rufübermittlung zu vermeiden.
- Seite 9 | Inhalt | Austausch der Namensschilder...
- Seite 10 | Inhalt | Programmierung EINSTELLUNGEN DER TÜRSTATION f Den DIP-Schalter von S1 entsprechend der zu programmierenden Funktion laut folgender Tabelle dauerhaft einstellen (es ist nicht notwendig, in den Programmiermodus zu gehen) FUNKTION Der SE-Ausgang und das C-NO-Relais werden über 2 separate Tasten an der Videosprechstelle gesteuert: Türöffnertaste (SE) und Taste allgemeine Relaissteuerung (C-NO) 1 2 3 4...
- Seite 11 | Inhalt | PROGRAMMIERUNG DER RUFCODES FÜR ZWEIFAMILIEN- UND VIERFAMILIENHAUSVERSIONEN f Die Einstellungen der DIP-Schalter notieren. f Den Code entsprechend der gewünschten Programmierung einstellen. 1 2 3 4 default 1 2 3 4 1 2 3 4...
- Seite 12 | Inhalt | f Die Einstellungen der DIP-Schalter wiederherstellen.
- Seite 13 | Inhalt | PROGRAMMIERUNG ZUSÄTZLICHE TÜRSTATION Durch den Austausch von Art. 1405 kann nur eine zusätzliche Türstation installiert werden. Programmierung einer Türstation als Haupt- oder Neben-Türstation • Die Haupt-Türstation fhrt die Türöffnerbefehle (oder Relais) nur aus, wenn sie sich im Rufzustand oder im Zustand der Selbsteinschaltung befindet.
- Seite 14 | Inhalt | f Den DIP-Schalter entsprechend der eigenen Anlage A-B-C einstellen. Beispiel= A 1404 1 2 3 4 1405 ANLAGENTYP (A-B-C) DIP-SWITCH COD. 1404 cod. 32 1405 1 2 3 4 cod. 16 1405 1 2 3 4 cod. 8 1404 1405 1 2 3 4...
- Seite 15 | Inhalt | f Die Einstellungen der DIP-Schalter wiederherstellen.
- Seite 16 | Inhalt | PROGRAMMIERUNG DES GEWÜNSCHTEN RUFCODES f Die Einstellungen der DIP-Schalter notieren. f Den Rufcode der Wohnung einstellen, die angerufen werden soll (siehe Tabelle der Teilnehmercodes) 1 2 3 4 Beispiel: Cod. 2 f Die Einstellungen der DIP-Schalter wiederherstellen.
- Seite 17 | Inhalt | DEAKTIVIERUNG KONTAKT COM-RTE f Die Einstellungen der DIP-Schalter notieren. f Die DIP-Schalter auf Position 206 (ON 2,3,4,7,8) stellen, gemäß Adressierungstabelle 1 2 3 4 6 7 f Die Einstellungen der DIP-Schalter wiederherstellen.
- Seite 18 | Inhalt | ZURÜCKSETZEN AUF WERKSEINSTELLUNGEN f Die Einstellungen der DIP-Schalter notieren. f Die DIP-Schalter auf Position 254 stellen (ON 2, 3, 4, 5, 6, 7, 8) 1 2 3 4...
- Seite 19 | Inhalt | f Die Einstellungen der DIP-Schalter wiederherstellen.
- Seite 20 4893M 4893M A max. B max. E max. Art 1216 Comelit Art. 4577/4579 1 mm² (Ø 1,2 mm AWG 17) 200 m 100 m (655 feet) (330 feet) UTP5 Kat. 5 0,2 mm² (Ø 0,5 mm AWG 24) 100 m...
- Seite 21 | Inhalt | Anschlusspläne CFP CFP 1209 110-240V 4893M 12 VAC/VDC 18 Ω MAX Max. 20 m. Steuertaste lokaler Türöffner.
- Seite 22 | Inhalt | 1216 CFP CFP 1214/2C CFP CFP 1214/2C CFP CFP 1214/2C CFP CFP 1214/2C 1209 110-240V 4893M 12 VAC/VDC 18 Ω MAX Max. 20 m. Steuertaste lokaler Türöffner.
- Seite 23 | Inhalt | Signalweiche 1405 STEIGLEITUNG VIDEOSPRECHSTELLE 1405 1209 L1 L1 L2 L2 110-240V 4893M 4893M 12 VAC/VDC 12 VAC/VDC 18 Ω MAX 18 Ω MAX Um die Türstation als Haupt- oder Neben-Türstation zu programmieren, siehe Programmierung zusätzliche Türstation auf Seite 13. Max 20 m.
- Seite 24 | Inhalt | STEIGLEITUNG VIDEOSPRECHSTELLE Signalweiche 1404 1404 1 2 3 4 1 2 3 4 1 2 3 4 1209 1209 110-240V 110-240V 4893M 4893M Max 20 m. Steuertaste lokaler Türöffner. Die Funktion Anzeige Tür offen ist nicht verfügbar. Die Verwendung der Signalweiche 1404 ermöglicht das Hinzufügen von einer oder mehrerer Türstationen zum Kit.
- Seite 25 | Inhalt | Max 20 m. Steuertaste lokaler Türöffner. Die Funktion Anzeige Tür offen ist nicht verfügbar. Die Funktion der Selbsteinschaltung ist verfügbar, mit Umschaltung zwischen 2 Außensprechstellen.
- Seite 26 | Inhalt | Verwendung des Relais der Türstation auf allgemeiner Relaissteuerung Aktivierungzeit des Relais mit Öffner-/Schließerkontakt: 2 Sek. (Standard) Standard 12 VAC/VDC 18 Ω MAX 1 2 3 4 1209 SE-Ausgang C-NO-Relais werden von 1 Taste an der Videosprechstelle 4893M gesteuert: Türöffnertaste 12V/24V...
- Seite 27 | Inhalt | Tabelle der Teilnehmercodes Code DIP ON 1,2,3,4,5 1,3,4,5,6 1,2,4,5,7 1,4,5,6,7 1,2,3,5,8 1,3,5,6,8 1,2,5,7,8 2,3,4,5,6 3,4,5,7 2,4,5,6,7 4,5,8 2,3,5,6,8 3,5,7,8 1,2,3,4,5,6 1,3,4,5,7 123 1,2,4,5,6,7 153 1,4,5,8 183 1,2,3,5,6,8 213 1,3,5,7,8 2,3,4,5,7 3,4,5,6,7 2,4,5,8 4,5,6,8 2,3,5,7,8 1,2,6 95 1,2,3,4,5,7 125 1,3,4,5,6,7 155 1,2,4,5,8 1,4,5,6,8 215 1,2,3,5,7,8...
