- Seite 1 TECHNISCHES HANDBUCH Audio-/Video-Außensprechstelle Quadra Art. 4893M Passion.Technology.Design.
-
Seite 2: Inhaltsverzeichnis
Dieses Comelit-Produktist für den Einsatz in Anlagen für Audio- und Video-Kommunikation in Wohngebäuden, Gewerbe- und Industrieanlagen, in öffentlichen Gebäuden und für den öffentlichen Gebrauch konzipiert. Installation Die Installation der Comelit-Produkte darf nur durch Fachkräfte unter genauer Befolgung der Anweisungen in den technischen Handbüchern / den Bedienungsanleitungen erfolgen. Leiter Vor Eingriffen an der Anlage immer die Spannungsversorgung unterbrechen. -
Seite 3: Beschreibung

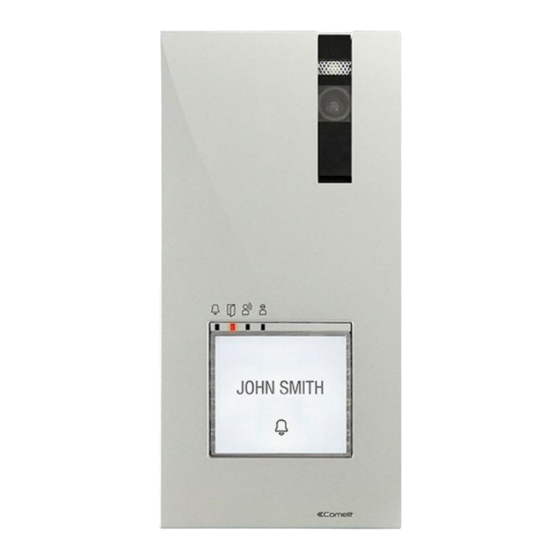

Beschreibung Außensprechstelle in AP-Ausführung, Serie Quadra. Frontblende aus Aluminiumdruckguss, Weitwinkel-Farbkamera und einzelne LED für die Nachtbeleuchtung. Mechanische Tasten mit der Möglichkeit, 1 bis 4 Ruftasten mit DIP-Schalter einzustellen. LED-Anzeige für Ruf gesendet, Türöffnertaste aktiviert, Sprechverbindung aktiviert und Anlage besetzt. Lautstärkeregelung des Lautsprechers und Abgleich der Sprechverbindung. Spannungsversorgung über BUS-Leitung. -
Seite 4: Technische Daten
Technische Daten WESENTLICHE MERKMALE Monoblock-Türstation Art des Gehäuses Druckgussaluminium Audio-/Videosystem Aufputzmontage Kamera Farben Objektivgröße (mm) Diagonaler Blickwinkel (°) Mindestbeleuchtung (Lux) Spannungsversorgung Max. Stromaufnahme (mA) Klammern LL RTE COM DO SE- SE+C NC NO Tastenruf Tasten insgesamt Lautstärkeregelung Mikrofon Lautstärkeregelung Lautsprecher Temperaturbereich (°C) -25 ÷... -
Seite 5: Installation
Installation Die Kamera darf nicht vor Lichtquellen oder an Stellen installiert werden, an denen das Motiv zu sehr im Gegenlicht steht. In schlecht beleuchteter Umgebung wird empfohlen, für eine zusätzliche Lichtquelle zu sorgen. Loudspeaker Microphone Settings Sie können die kostenlose Software (Art. 1235A) zum Bedrucken der Namensschilder der Türstation unter Verwendung der in unserem Katalog erhältlichen vorgestanzten Klebebögen herunterladen (Art. -
Seite 6: Austausch Der Namensschilder
• Vergewissern Sie sich vor dem Anbringen der Schraube, dass die Außensprechstelle nicht programmiert werden soll und kontrollieren Sie, dass die Metallblende nicht an anderen Metallteilen reibt und dadurch den Isoliermantel beschädigt. • Bei eingeschalteter Anlage beim Austausch der Namensschilder vorsichtig verfahren, um die unfreiwillige Rufübermittlung zu vermeiden. -
Seite 7: Einstellungen
Einstellungen Den DIP-Schalter von S1 entsprechend der zu programmierenden Funktion laut folgender Tabelle einstellen. DIP-SCHALTER FUNKTION Das Türöffnerrelais und das zweite Relais werden von 2 verschiedenen Tasten betätigt (zum Beispiel: Türöffnertaste und Aktortaste) DIP 1 Das Türöffnerrelais und das zweite Relais werden von einer einzigen Taste betätigt (zum Beispiel: Türöffnertaste) Aktivierungszeit Türöffner: 8 s DIP 2... -
Seite 8: Programmierung
Tasten 1-2 aktiv mit Rufadressen 1-2 Tasten 1-2-3-4 aktiv mit Rufadressen 1-2-3-4 Quadra einzelne Außensprechstelle oder zusätzliche Außensprechstelle, angeschlossen mit digitaler Signalweiche Art. 1404 (Standardbedingung) Quadra zusätzliche Außensprechstelle mit digitaler Signalweiche Art. 1405 Quadra Haupt-Außensprechstelle mit digitaler Signalweiche Art. 1405 2,3,4,5,6,7,8 Reset auf Voreinstellung... -
Seite 9: Betrieb Mit Zusätzlichen Außensprechstellen
Betrieb mit zusätzlichen Außensprechstellen • Außensprechstelle mit Signalweiche Art. 1404: Standardprogrammierung, zu verwenden mit einzelner Außensprechstelle oder mit mehreren Außensprechstellen, die mit Signalweiche Art. 1404 angeschlossen sind. • Zusätzliche Außensprechstelle: Die Funktion ist zu benutzen in Anlagen mit Signalweiche Art. 1405 und 2 Außensprechstellen •... -
Seite 10: Programmierung Einer Allgemeinen Rufadresse
Programmierung einer allgemeinen Rufadresse Die Einstellungen der DIP-Schalter notieren. Den Pogrammiermodus aufrufen. Mit dem Dip-Schalter den Teilnehmercode einstellen, siehe Adressierungstabelle Die Konfiguration der DIP-Schalter wiederherstellen. -
Seite 11: Deaktivierung Kontakt Com-Rte
Deaktivierung Kontakt COM-RTE Die Einstellungen der DIP-Schalter notieren. Den Pogrammiermodus aufrufen. Die DIP-Schalter auf Position 206 (ON 2,3,4,7,8) stellen gemäß Adressierungstabelle Die Konfiguration der DIP-Schalter wiederherstellen. Den Vorgang wiederholen, um die Funktion wieder zu aktivieren. -
Seite 12: Anschlüsse
