Anschlüsse
• Anschluss an Wärmetauscher ist 1 1/4" Außengewinde
• Anschluss zum Abfluss ist 1" Innengewinde
• Anschluss zu Messpunkten ist ½" Innengewinde
ACHTUNG! Die Safe Plate wird mit vorläufig montierten Wärmetauschern geliefert. Bei der Installation müssen die
mitgelieferten Dichtungen, Muttern und Unterlegscheiben verwendet werden. Das Festziehen des Wärmetauschers

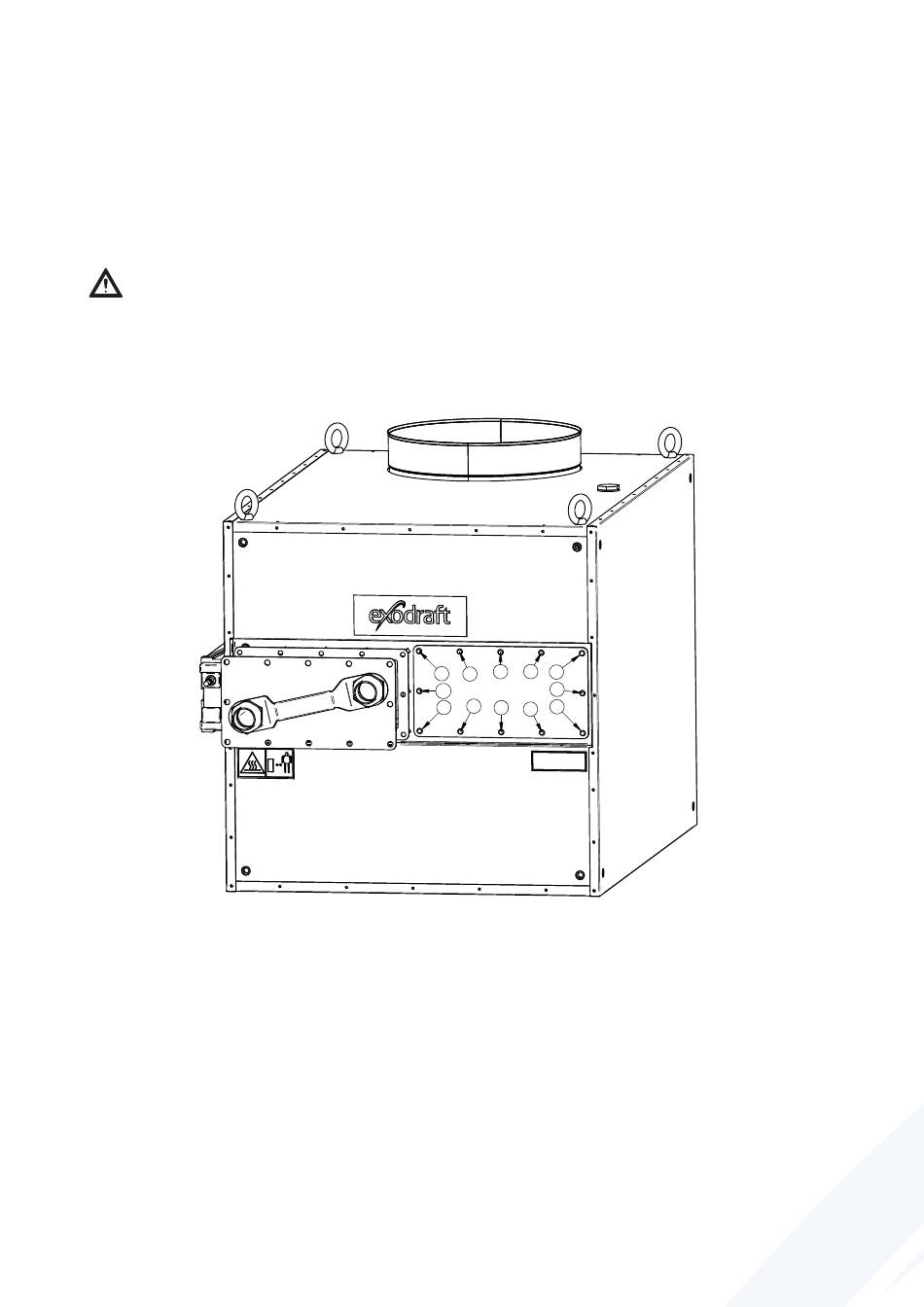

erfolgt wie in der Abbildung unten gezeigt. Die Muttern werden über Kreuz mit 20 Nm angezogen.
Die Unterlegscheiben für den Wärmetauscher sind grundsätzlich nur einmal verwendbar.
1 3
7
10
5
11
12
6 9
8 2
4
