tepro TORONTO XXL Bedienungsanleitung Seite 8

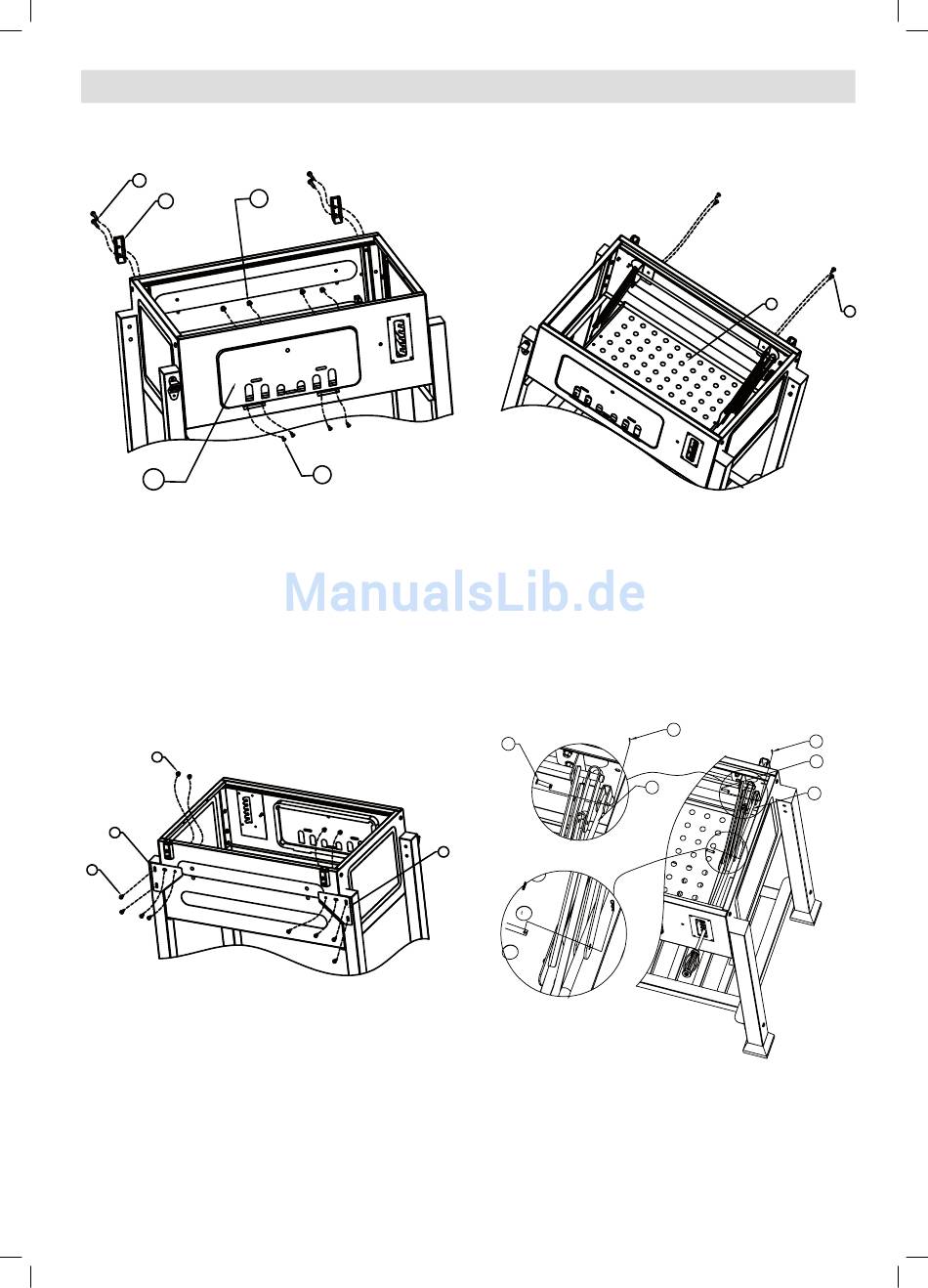

Schritt 5
D
20
28
Befestigen Sie die Ofentür (28) mit Schrauben (A) und Muttern
(F) an der Vorderwand.
Befestigen Sie die beiden unteren Scharniere (20) mit Bolzen-
schrauben (D) an der Rückwand.
Schritt 6
G
18
B
Befestigen Sie die Stütze links (18) und die Stütze rechts (4) mit
Schrauben (B) und Muttern (G) an der Rückwand.
8
P140178-TEPRO-1123-TorontoXXL-20140828-A4.indd 8
F
A
Schritt 7
Setzen Sie das Kohlerost-Hebesystem (17) in den Feuerkasten
und befestigen Sie es von außen mit Schrauben (B).
Schritt 8
I
4
Befestigen Sie den Hebel (19) mit Splint (H) und Scharnierstift
(I) an der linken Seite des Kohlerost-Hebesystems.
17
H
H
I
19
19
28/8/14 11:54 AM
B
