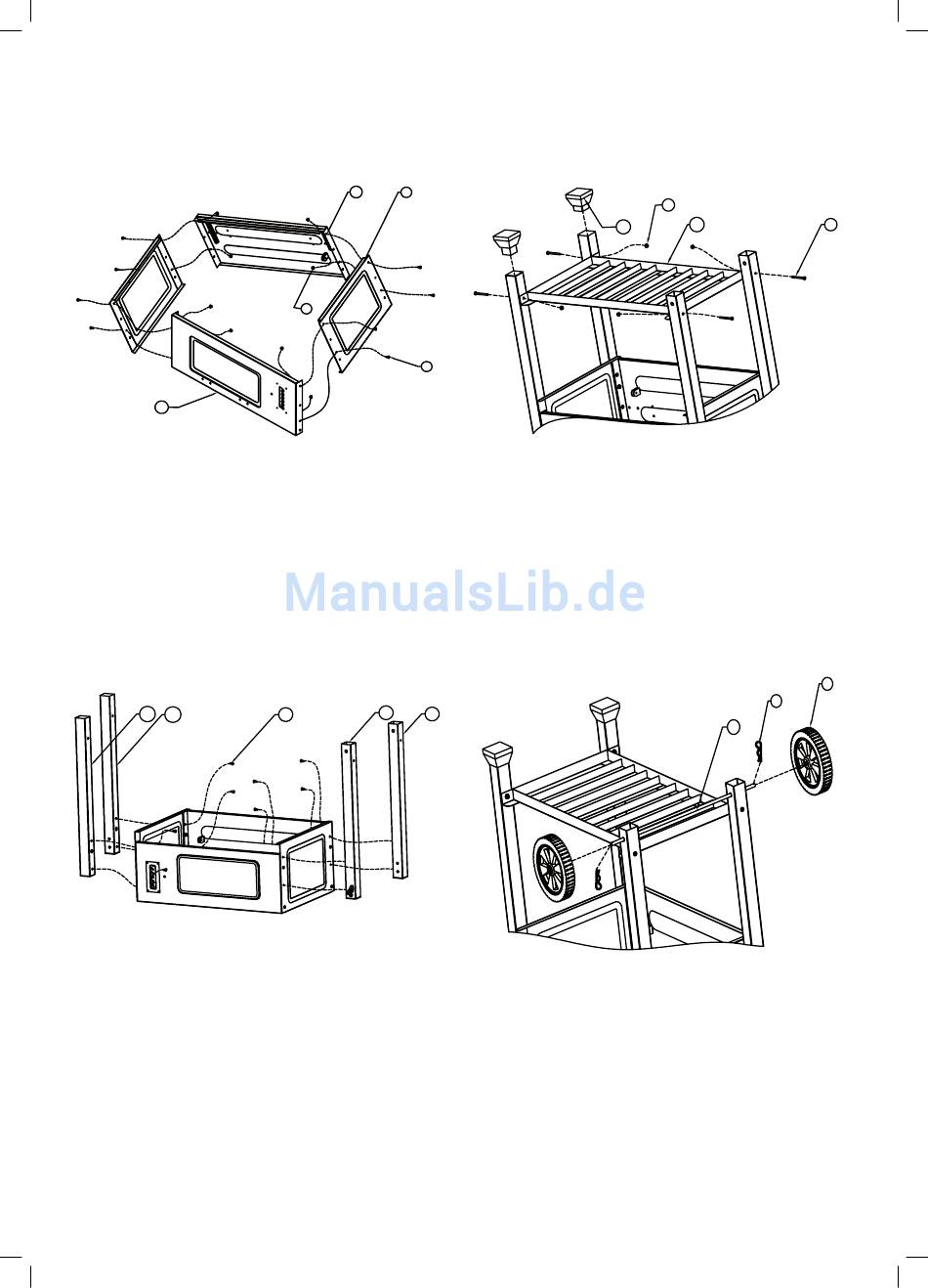

Schritt 1
26
Verbinden Sie die beiden Seitenwände (3), die Vorderwand (26)
und die Rückwand (27) mit Schrauben (B) und Muttern (G).
Hinweis: Benutzen Sie das erste und das dritte Loch für die
Schrauben.
Schritt 2
14
15
Befestigen Sie die linken (6,7) und die rechten (14,15) Stand-
beine mit Schrauben (B) an dem umgedrehten Feuerkasten.
Hinweis: Benutzen Sie nun das zweite und das vierte Loch für
die Schrauben.
P140178-TEPRO-1123-TorontoXXL-20140828-A4.indd 7
27
3
G
B
7
B 6
Schritt 3
29
Schrauben Sie die untere Ablage (12) mit Schrauben (E) und
Muttern (G) zwischen die Standbeine.
Stecken Sie die beiden Standfüße (29) unter die rechten Stand-
beine.
Schritt 4
Schieben Sie die Achse (10) durch die Löcher am unteren Ende
der linken Standbeine.
Stecken Sie auf jedes Ende der Achse ein Rad (9) und sichen
Sie diese mit je einem Splint (H).
G
12 E
9
H
10
