Česky

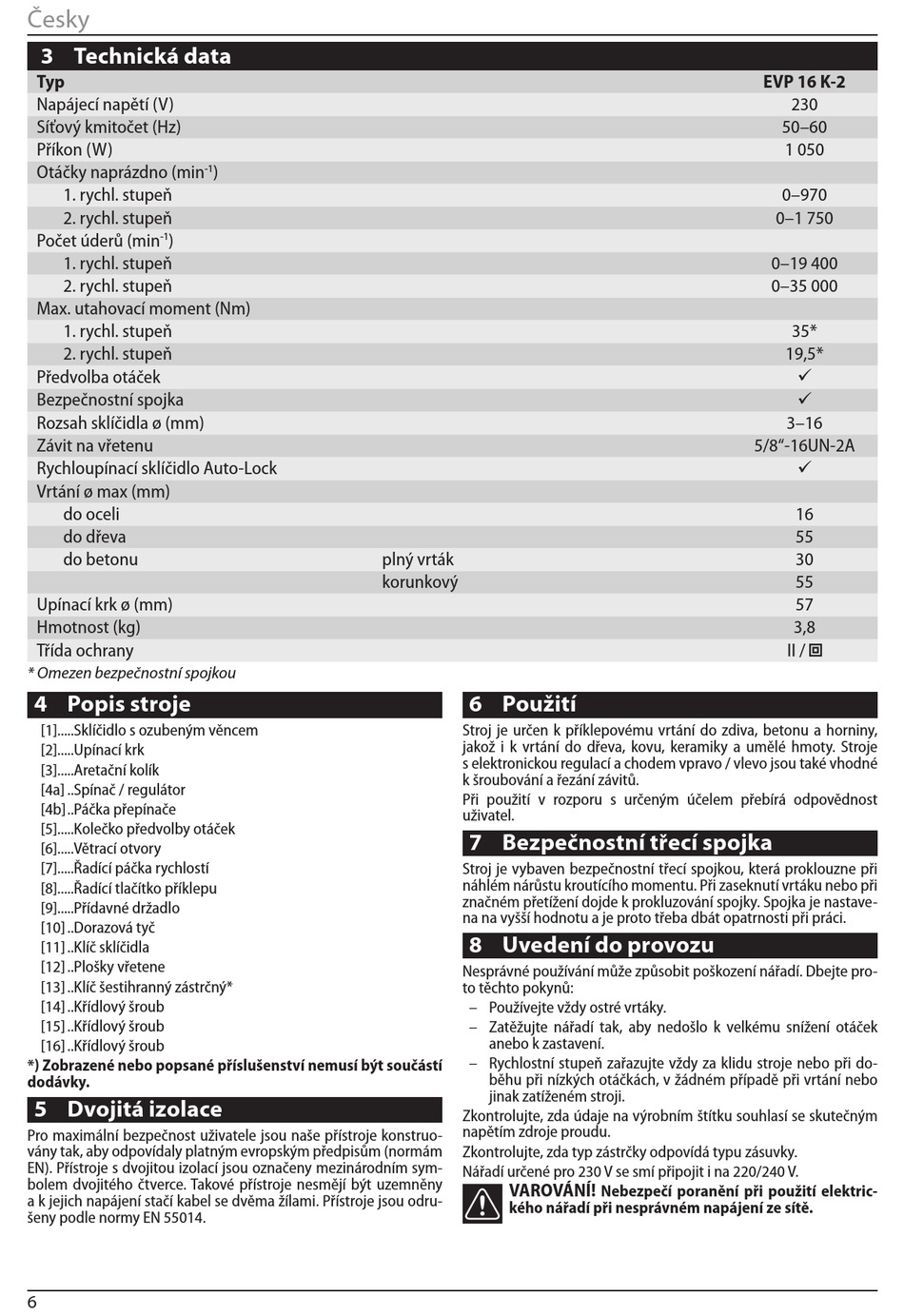

3 Technická data
Typ
Napájecí napětí (V)
Síťový kmitočet (Hz)
Příkon (W)
Otáčky naprázdno (min
1. rychl. stupeň
2. rychl. stupeň
Počet úderů (min
)
‑1
1. rychl. stupeň
2. rychl. stupeň
Max. utahovací moment (Nm)
1. rychl. stupeň
2. rychl. stupeň
Předvolba otáček
Bezpečnostní spojka
Rozsah sklíčidla ø (mm)
Závit na vřetenu
Rychloupínací sklíčidlo Auto‑Lock
Vrtání ø max (mm)
do oceli
do dřeva
do betonu
Upínací krk ø (mm)
Hmotnost (kg)
Třída ochrany
* Omezen bezpečnostní spojkou
4 Popis stroje
[1].....Sklíčidlo s ozubeným věncem
[2].....Upínací krk
[3].....Aretační kolík
[4a] ..Spínač / regulátor
[4b] ..Páčka přepínače
[5].....Kolečko předvolby otáček
[6].....Větrací otvory
[7].....Řadící páčka rychlostí
[8].....Řadící tlačítko příklepu
[9].....Přídavné držadlo
[10] ..Dorazová tyč
[11] ..Klíč sklíčidla
[12] ..Plošky vřetene
[13] ..Klíč šestihranný zástrčný*
[14] ..Křídlový šroub
[15] ..Křídlový šroub
[16] ..Křídlový šroub
*) Zobrazené nebo popsané příslušenství nemusí být součástí
dodávky.
5 Dvojitá izolace
Pro maximální bezpečnost uživatele jsou naše přístroje konstruo‑
vány tak, aby odpovídaly platným evropským předpisům (normám
EN). Přístroje s dvojitou izolací jsou označeny mezinárodním sym‑
bolem dvojitého čtverce. Takové přístroje nesmějí být uzemněny
a k jejich napájení stačí kabel se dvěma žílami. Přístroje jsou odru‑
šeny podle normy EN 55014.
6
)
‑1
plný vrták
korunkový
6 Použití
Stroj je určen k příklepovému vrtání do zdiva, betonu a horniny,
jakož i k vrtání do dřeva, kovu, keramiky a umělé hmoty. Stroje
s elektronickou regulací a chodem vpravo / vlevo jsou také vhodné
k šroubování a řezání závitů.
Při použití v rozporu s určeným účelem přebírá odpovědnost
uživatel.
7 Bezpečnostní třecí spojka
Stroj je vybaven bezpečnostní třecí spojkou, která proklouzne při
náhlém nárůstu kroutícího momentu. Při zaseknutí vrtáku nebo při
značném přetížení dojde k prokluzování spojky. Spojka je nastave‑
na na vyšší hodnotu a je proto třeba dbát opatrnosti při práci.
8 Uvedení do provozu
Nesprávné používání může způsobit poškození nářadí. Dbejte pro‑
to těchto pokynů:
– Používejte vždy ostré vrtáky.
– Zatěžujte nářadí tak, aby nedošlo k velkému snížení otáček
anebo k zastavení.
– Rychlostní stupeň zařazujte vždy za klidu stroje nebo při do‑
běhu při nízkých otáčkách, v žádném případě při vrtání nebo
jinak zatíženém stroji.
Zkontrolujte, zda údaje na výrobním štítku souhlasí se skutečným
napětím zdroje proudu.
Zkontrolujte, zda typ zástrčky odpovídá typu zásuvky.
Nářadí určené pro 230 V se smí připojit i na 220/240 V.
VAROVÁNÍ!
kého nářadí při nesprávném napájení ze sítě.
EVP 16 K-2
0–19 400
0–35 000
5/8"‑16UN‑2A
Nebezpečí poranění při použití elektric-
230
50–60
1 050
0–970
0–1 750
35*
19,5*
3–16
16
55
30
55
57
3,8
II /
