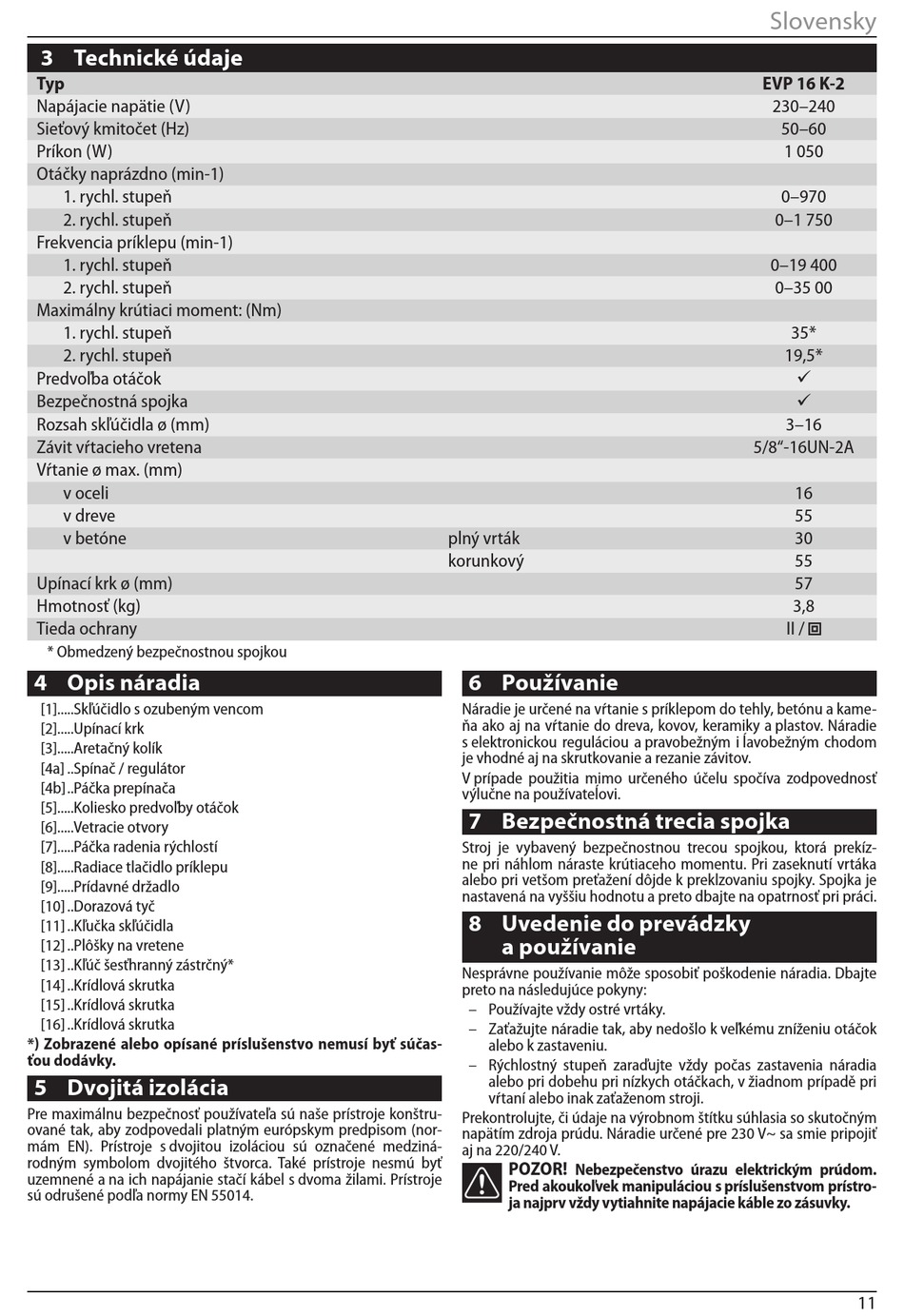

Narex EVP 16 K-2 Originalbetriebsanleitung Seite 11

3 Technické údaje
Typ
Napájacie napätie (V)
Sieťový kmitočet (Hz)
Príkon (W)
Otáčky naprázdno (min‑1)
1. rychl. stupeň
2. rychl. stupeň
Frekvencia príklepu (min‑1)
1. rychl. stupeň
2. rychl. stupeň
Maximálny krútiaci moment: (Nm)
1. rychl. stupeň
2. rychl. stupeň
Predvoľba otáčok
Bezpečnostná spojka
Rozsah skľúčidla ø (mm)
Závit vŕtacieho vretena
Vŕtanie ø max. (mm)
v oceli
v dreve
v betóne
Upínací krk ø (mm)
Hmotnosť (kg)
Tieda ochrany
* Obmedzený bezpečnostnou spojkou
4 Opis náradia
[1].....Skľúčidlo s ozubeným vencom
[2].....Upínací krk
[3].....Aretačný kolík
[4a] ..Spínač / regulátor
[4b] ..Páčka prepínača
[5].....Koliesko predvoľby otáčok
[6].....Vetracie otvory
[7].....Páčka radenia rýchlostí
[8].....Radiace tlačidlo príklepu
[9].....Prídavné držadlo
[10] ..Dorazová tyč
[11] ..Kľučka skľúčidla
[12] ..Plôšky na vretene
[13] ..Kľúč šesťhranný zástrčný*
[14] ..Krídlová skrutka
[15] ..Krídlová skrutka
[16] ..Krídlová skrutka
*) Zobrazené alebo opísané príslušenstvo nemusí byť súčas-
ťou dodávky.
5 Dvojitá izolácia
Pre maximálnu bezpečnosť používateľa sú naše prístroje konštru‑
ované tak, aby zodpovedali platným európskym predpisom (nor‑
mám EN). Prístroje s dvojitou izoláciou sú označené medziná‑
rodným symbolom dvojitého štvorca. Také prístroje nesmú byť
uzemnené a na ich napájanie stačí kábel s dvoma žilami. Prístroje
sú odrušené podľa normy EN 55014.
plný vrták
korunkový
6 Používanie
Náradie je určené na vŕtanie s príklepom do tehly, betónu a kame‑
ňa ako aj na vŕtanie do dreva, kovov, keramiky a plastov. Náradie
s elektronickou reguláciou a pravobežným i ĺavobežným chodom
je vhodné aj na skrutkovanie a rezanie závitov.
V prípade použitia mimo určeného účelu spočíva zodpovednosť
výlučne na používateĺovi.
7 Bezpečnostná trecia spojka
Stroj je vybavený bezpečnostnou trecou spojkou, ktorá prekíz‑
ne pri náhlom náraste krútiaceho momentu. Pri zaseknutí vrtáka
alebo pri vetšom preťažení dôjde k preklzovaniu spojky. Spojka je
nastavená na vyššiu hodnotu a preto dbajte na opatrnosť pri práci.
8 Uvedenie do prevádzky
a používanie
Nesprávne používanie môže sposobiť poškodenie náradia. Dbajte
preto na následujúce pokyny:
– Používajte vždy ostré vrtáky.
– Zaťažujte náradie tak, aby nedošlo k veľkému zníženiu otáčok
alebo k zastaveniu.
– Rýchlostný stupeň zaraďujte vždy počas zastavenia náradia
alebo pri dobehu pri nízkych otáčkach, v žiadnom prípadě pri
vŕtaní alebo inak zaťaženom stroji.
Prekontrolujte, či údaje na výrobnom štítku súhlasia so skutočným
napätím zdroja prúdu. Náradie určené pre 230 V~ sa smie pripojiť
aj na 220/240 V.
POZOR!
Nebezpečenstvo úrazu elektrickým prúdom.
Pred akoukoľvek manipuláciou s príslušenstvom prístro-
ja najprv vždy vytiahnite napájacie káble zo zásuvky.
Slovensky
EVP 16 K-2
230–240
50–60
1 050
0–970
0–1 750
0–19 400
0–35 00
35*
19,5*


3–16
5/8"‑16UN‑2A
16
55
30
55
57
3,8
II /
11
