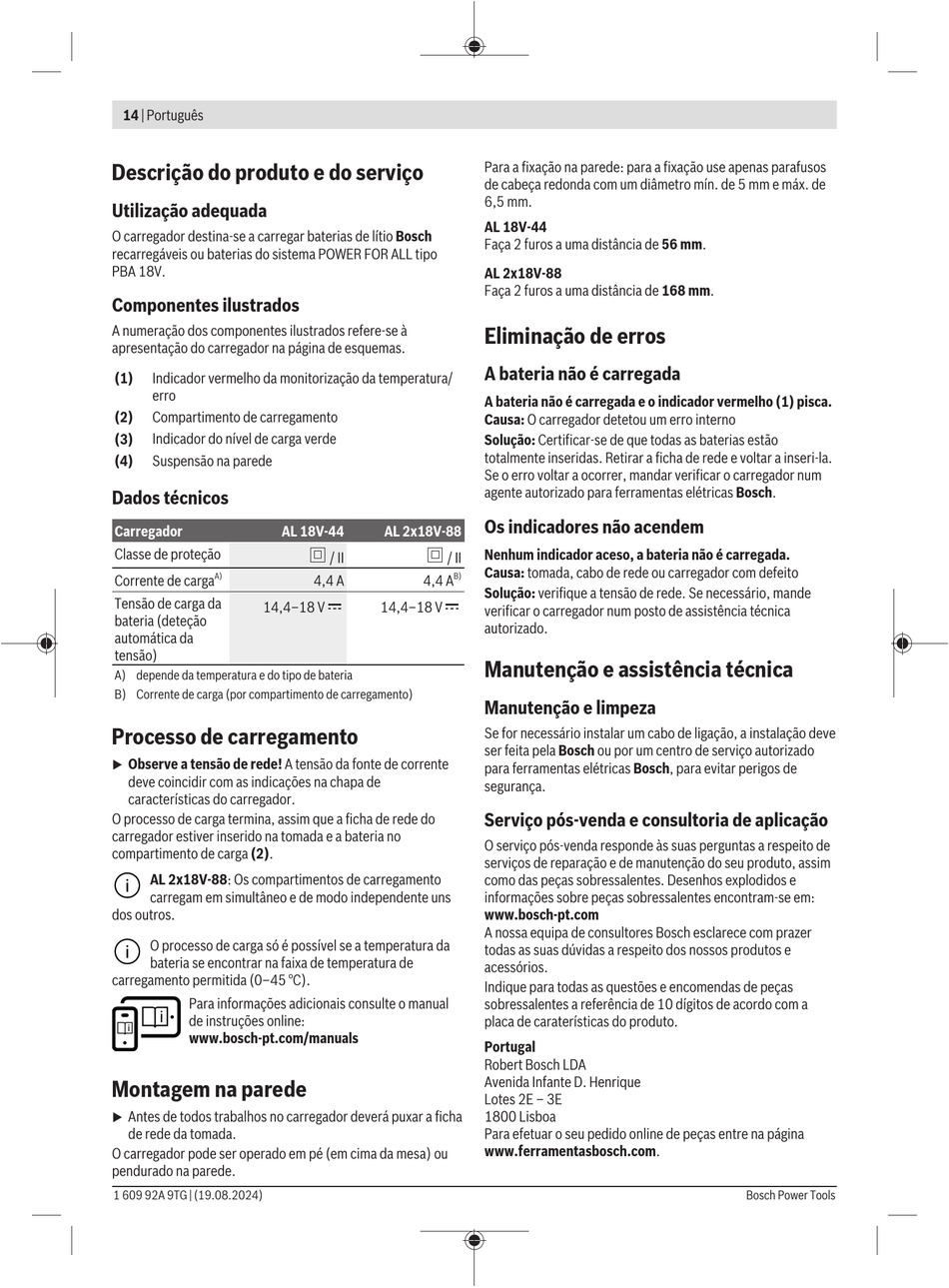

Bosch POWER FOR ALL System AL 18V-44 Originalbetriebsanleitung Seite 14

14 | Português
Descrição do produto e do serviço
Utilização adequada
O carregador destina-se a carregar baterias de lítio Bosch
recarregáveis ou baterias do sistema POWER FOR ALL tipo
PBA 18V.
Componentes ilustrados
A numeração dos componentes ilustrados refere-se à
apresentação do carregador na página de esquemas.
(1) Indicador vermelho da monitorização da temperatura/
erro
(2) Compartimento de carregamento
(3) Indicador do nível de carga verde
(4) Suspensão na parede
Dados técnicos
Carregador AL 18V-44
Classe de proteção
A)
Corrente de carga
Tensão de carga da
14,4–18 V
bateria (deteção
automática da
tensão)
A) depende da temperatura e do tipo de bateria
B) Corrente de carga (por compartimento de carregamento)
Processo de carregamento
Observe a tensão de rede! A tensão da fonte de corrente
u
deve coincidir com as indicações na chapa de
características do carregador.
O processo de carga termina, assim que a ficha de rede do
carregador estiver inserido na tomada e a bateria no
compartimento de carga (2).
AL 2x18V-88: Os compartimentos de carregamento
carregam em simultâneo e de modo independente uns
dos outros.
O processo de carga só é possível se a temperatura da
bateria se encontrar na faixa de temperatura de
carregamento permitida (0–45 °C).
Para informações adicionais consulte o manual
de instruções online:
www.bosch-pt.com/manuals
Montagem na parede
Antes de todos trabalhos no carregador deverá puxar a ficha
u
de rede da tomada.
O carregador pode ser operado em pé (em cima da mesa) ou
pendurado na parede.
1 609 92A 9TG | (19.08.2024)
Para a fixação na parede: para a fixação use apenas parafusos
de cabeça redonda com um diâmetro mín. de 5 mm e máx. de
6,5 mm.
AL 18V-44
Faça 2 furos a uma distância de 56 mm.
AL 2x18V-88
Faça 2 furos a uma distância de 168 mm.
Eliminação de erros
A bateria não é carregada
A bateria não é carregada e o indicador vermelho (1) pisca.
Causa: O carregador detetou um erro interno
Solução: Certificar-se de que todas as baterias estão
totalmente inseridas. Retirar a ficha de rede e voltar a inseri-la.
Se o erro voltar a ocorrer, mandar verificar o carregador num
agente autorizado para ferramentas elétricas Bosch.
Os indicadores não acendem
AL 2x18V-88
Nenhum indicador aceso, a bateria não é carregada.
/ II / II
Causa: tomada, cabo de rede ou carregador com defeito
B)
4,4 A 4,4 A
Solução: verifique a tensão de rede. Se necessário, mande
14,4–18 V
verificar o carregador num posto de assistência técnica
autorizado.
Manutenção e assistência técnica
Manutenção e limpeza
Se for necessário instalar um cabo de ligação, a instalação deve
ser feita pela Bosch ou por um centro de serviço autorizado
para ferramentas elétricas Bosch, para evitar perigos de
segurança.
Serviço pós-venda e consultoria de aplicação
O serviço pós-venda responde às suas perguntas a respeito de
serviços de reparação e de manutenção do seu produto, assim
como das peças sobressalentes. Desenhos explodidos e
informações sobre peças sobressalentes encontram‑se em:
www.bosch‑pt.com
A nossa equipa de consultores Bosch esclarece com prazer
todas as suas dúvidas a respeito dos nossos produtos e
acessórios.
Indique para todas as questões e encomendas de peças
sobressalentes a referência de 10 dígitos de acordo com a
placa de caraterísticas do produto.
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E – 3E
1800 Lisboa
Para efetuar o seu pedido online de peças entre na página
www.ferramentasbosch.com.
Bosch Power Tools
