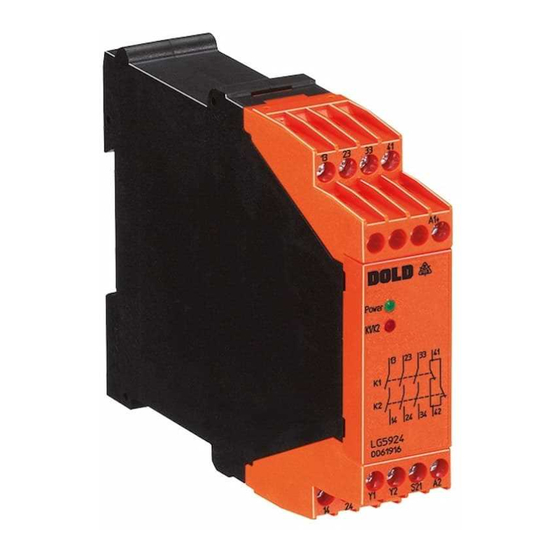

Dold LG 5924 Betriebsanleitung

Betriebsanleitung
SAFEMASTER
Not-Aus-Modul
LG 5924
Vor der Installation, dem Betrieb oder der Wartung des Geräts muß diese
Anleitung gelesen und verstanden werden.
GEFAHR
Gefährliche Spannung.
Lebensgefahr oder schwere Verletzungsgefahr.
Vor Beginn der Arbeiten Anlage und Gerät spannungsfrei
schalten.
VORSICHT
Eine sichere Gerätefunktion ist nur mit zertifizierten Komponenten
gewährleistet!
Hinweise
Die hier beschriebenen Produkte wurden entwickelt, um als Teil einer
Gesamtanlage oder Maschine sicherheitsgerichtete Funktionen zu
übernehmen. Ein komplettes sicherheitsgerichtetes System enthält in
der Regel Sensoren, Auswerteeinheiten, Meldegeräte und Konzepte für
sichere Abschaltungen. Es liegt im Verantwortungsbereich des Herstellers
einer Anlage oder Maschine die korrekte Gesamtfunktion sicherzustellen.
DOLD ist nicht in der Lage, alle Eigenschaften einer Gesamtanlage oder
Maschine, die nicht durch DOLD konzipiert wurde, zu garantieren. Das
Gesamtkonzept der Steuerung, in die das Gerät eingebunden ist, ist vom
Benutzer zu validieren. DOLD übernimmt auch keine Haftung für Empfeh-
lungen, die durch die nachfolgende Beschreibung gegeben bzw. impliziert
werden. Aufgrund der nachfolgenden Beschreibung können keine neuen,
über die allgemeinen DOLD-Lieferbedingungen hinausgehenden, Garantie-,
Gewährleistungs- oder Haftungsansprüche abgeleitet werden.
Sicherheitsbestimmungen
- Das Gerät darf nur von sachkundigen Personen installiert und in Betrieb
genommen werden, die mit dieser Betriebsanleitung und den geltenden
Vorschriften über Arbeitssicherheit und Unfallverhütung vertraut sind.
- Beachten Sie die VDE- sowie die örtlichen Vorschriften, insbesondere
hinsichtlich Schutzmaßnahmen.
- Der Berührungsschutz der angeschlossenen Elemente und die Isolation der
Zuleitungen sind für die höchste am Gerät anliegende Spannung auszulegen.
- Durch Öffnen des Gehäuses oder eigenmächtige Umbauten erlischt
jegliche Gewährleistung.
- Montieren Sie das Gerät in einen Schaltschrank mit Schutzart IP 54 oder
besser; Staub und Feuchtigkeit können sonst zu Beeinträchtigungen
der Funktionen führen.
- Sorgen Sie an allen Ausgangskontakten bei kapazitiven und induktiven
Lasten für eine ausreichende Schutzbeschaltung.
- Die Sicherheitsfunktion muß bei Inbetriebnahme des Gerätes und
mindestens einmal im Monat ausgelöst werden.
Bestimmungsgemäße Verwendung
Das LG 5924 dient dem sicherheitsgerichteten Unterbrechen eines Sicher-
heitsstromkreises. Es kann zum Schutz von Personen und Maschinen in
Anwendungen mit Not-Halt-Tastern und Schutztüren verwendet werden.
Bei bestimmungsgemäßer Verwendung und Beachtung dieser Anleitung
sind keine Restrisiken bekannt. Bei Nichtbeachtung kann es zu Personen-
und Sachschäden kommen.
Geräteeigenschaften
• entspricht
- Performance Level (PL) d und Kategorie 3 nach EN ISO 13849-1: 2008
- SIL-Anspruchsgrenze (SIL CL) 2 nach IEC/EN 62061
- Safety Integrity Level (SIL) 2 nach IEC/EN 61508
- Kategorie 3 nach EN 954-1
• 1-kanalige Beschaltung
• Ausgang: max. 4 Schließer
• AC 230 V Variante mit galvanischer Trennung im Schaltkreis
• LED-Anzeigen für Kanal 1 / 2 und Betriebszustand
• Kurzschlußerkennung zwischen Klemme Y1 und Masse
• Geräteanschlüsse
- LG 5924: fest eingebaute Schraubklemmen
- LG 5924 PS: steckbare Anschlußblöcke mit Schraubklemmen
- LG 5924 PC: steckbare Anschlußblöcke mit Federkraftklemmen
Alle Angaben in dieser Liste entsprechen dem technischen Stand zum Zeitpunkt der Ausgabe.
Technische Verbesserungen und Änderungen behalten wir uns jederzeit vor.
DEUTSCH
Sicherheitshinweise
ACHTUNG - AUTOMATISCHER START !
Gemäß IEC/EN 60 204-1 Abschnitt 9.2.5.4.2 und 10.8.3 darf nach dem
Stillsetzen im Notfall kein automatischer Start erfolgen. Deshalb muß in
den Betriebsarten mit automatischem Start, eine übergeordnete Steuerung
einen automatischen Start nach einem Not-Aus verhindern.
ACHTUNG ! Der Öffner-Kontakt 41-42 ist nur als Meldekontakt
verwendbar.
Anschlußklemmen
Klemmenbezeichnung
A1(+)
A2 (-)
Y2
S21(-), Y1
13, 14, 23, 24, 33, 34, 43, 44
41, 42
Funktionsdiagramm
Taster Ein
Not-Aus
( Aus )
K1
K2
1
ORIGINAL
Signalbeschreibung
+ / L
- / N
Steuereingänge
Steuerausgänge
Schließer zwangsgeführt für
Freigabekreis
Meldeausgang zwangsgeführt
M6369
LG 5924 / 130103 / 299
