2.4.2.
ZUSÄTZLICHE INFORMATIONEN
2.4.2.1.
FÜHRUNGSROLLENWECHSEL
Erforderliche Werkzeuge:
- Standard-Führungsrollen (Art.-Nr. P920055) oder,
- große Führungsrollen (Art.-Nr. P920050) oder,
- kleine Führungsrollen (Option; Art.-Nr. P920049) oder,
- Metall-Führungsrollen (Option; Art.-Nr. P920051).
Um die Führungsrollen zu wechseln:
Mehr Einzelheiten über die Montage von Führungsrollen und praktische
Anwendungstipps finden Sie in einer Videoanleitung, die unter der im QR-Code
codierten Adresse heruntergeladen werden kann.
1. Drücken Sie die Raste 35 der oberen Rolle zum Rollenrad hin und schie-
ben Sie die Rolle von der Führung des Druckerkörpers in die Richtung
der Düsenplatte herab. Auf analoge Weise nehmen Sie die untere Rolle
3 ab.
2. Auf die obere Führung setzen Sie die neue Rolle ohne Magnet ein.
3. Auf die untere Führung setzen Sie die neue Rolle, welche in der
Aussparung an der Raste einen eingebauten Magnet 36 besitzt.
Damit ist der Führungsrollenwechsel abgeschlossen.
2.4.2.2.
INSTALLIEREN DES STABILISATORS FÜR GERADLINIGES DRUCKEN
Erforderliche Werkzeuge:
- Stabilisator für geradliniges Drucken (Option; Art.-Nr. P512130).
Um den Stabilisator für geradliniges Drucken zu installieren:
Mehr Einzelheiten über die Montage von Stabilisatoren und praktische
Anwendungstipps finden Sie in einer Videoanleitung, die unter der im QR-Code
codierten Adresse heruntergeladen werden kann.
1. Drücken Sie die Raste 35 der oberen Rolle (siehe
die Rolle von der Führung des Druckerkörpers in die Richtung der Düsenplatte herab. Die
untere Rolle 3 lassen Sie, wie sie ist.
2. Schieben Sie den Stabilisator für geradliniges Drucken auf die obere Führung ein.
Damit ist das Installieren des Stabilisators abgeschlossen.
G2023/12/10_1DE
Abb.
7) zum Rollenrad hin und schieben Sie
22 von
148
35
36

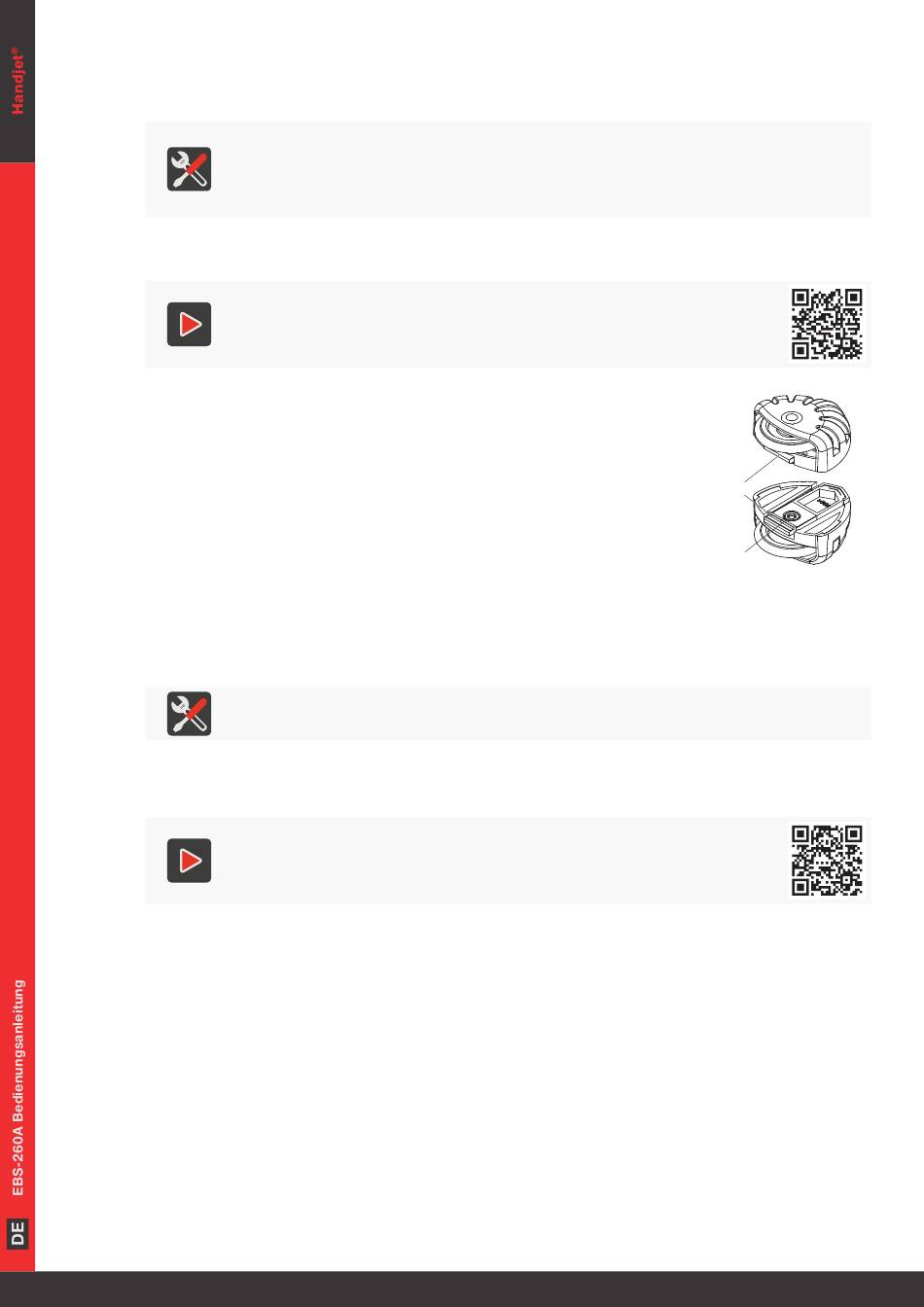

Abb. 7.
