LED-Anzeige Druckstatus.
16
Druckstart- / Druckstopp-Taste.
17
Funktionstaste.
18
Taste „+".
19
Taste „-".
20
Tintenbehälter.
2.3.2.

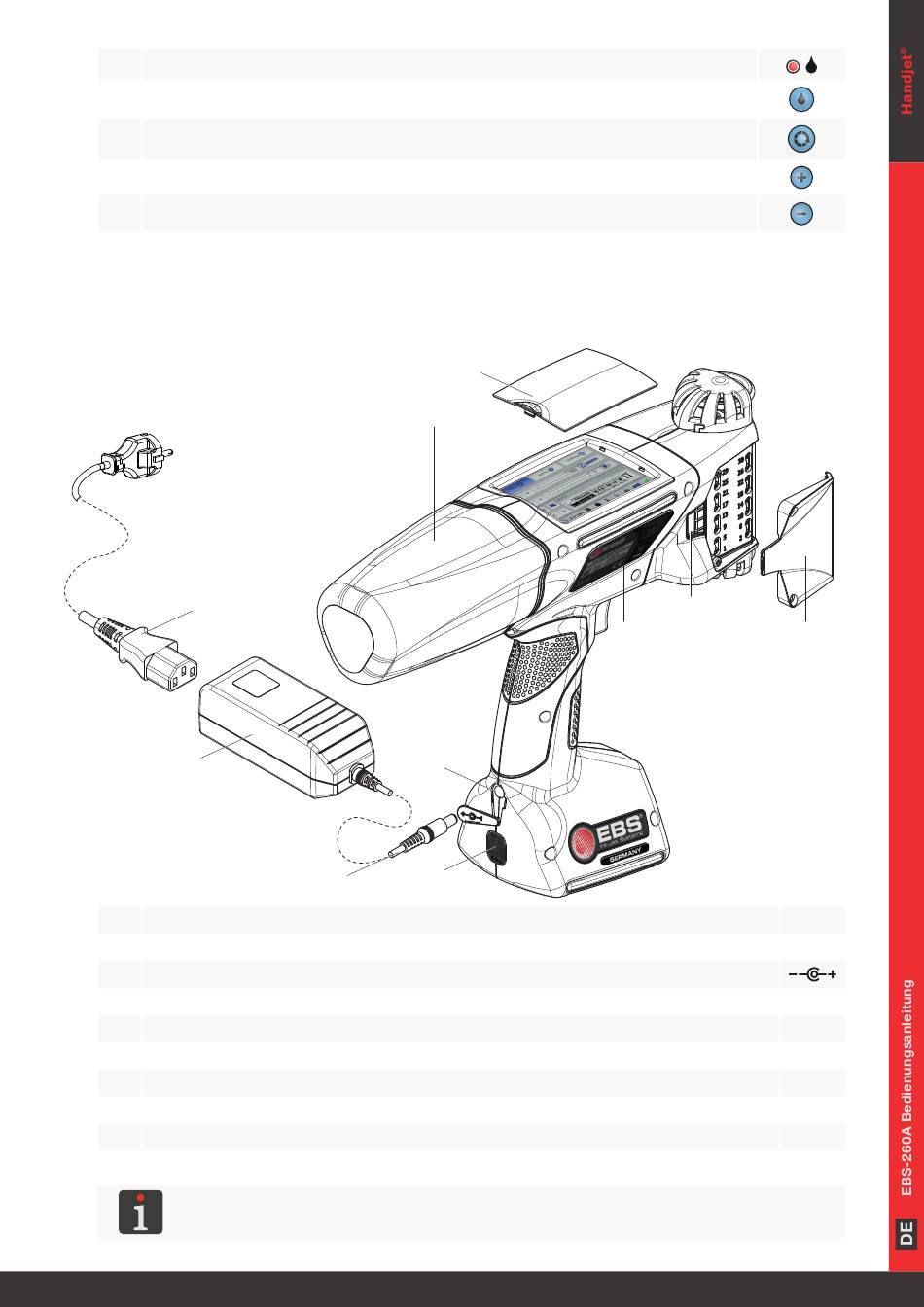

ANSICHT VON RECHTS UND VON HINTEN
25
23
5
Deckel der Justierschrauben des Druckaggregats.
20
Tintenbehälter.
21
Akkuladeanschluss, mit Blindstopfen verschlossen.
22
Garantieplombe.
23
Ladegerät zum Aufladen der Akkus.
24
Ladegerätkabelstecker.
25
Abtrennbares Netzkabel mit Stecker*.
26
LCD-Display-Schutzabdeckung.
27
Typenschild.
28
Anschluss des externen Vorschubimpulsgebers (des Encoders an den Stabilisatoren).
