Installation und Inbetriebnahme

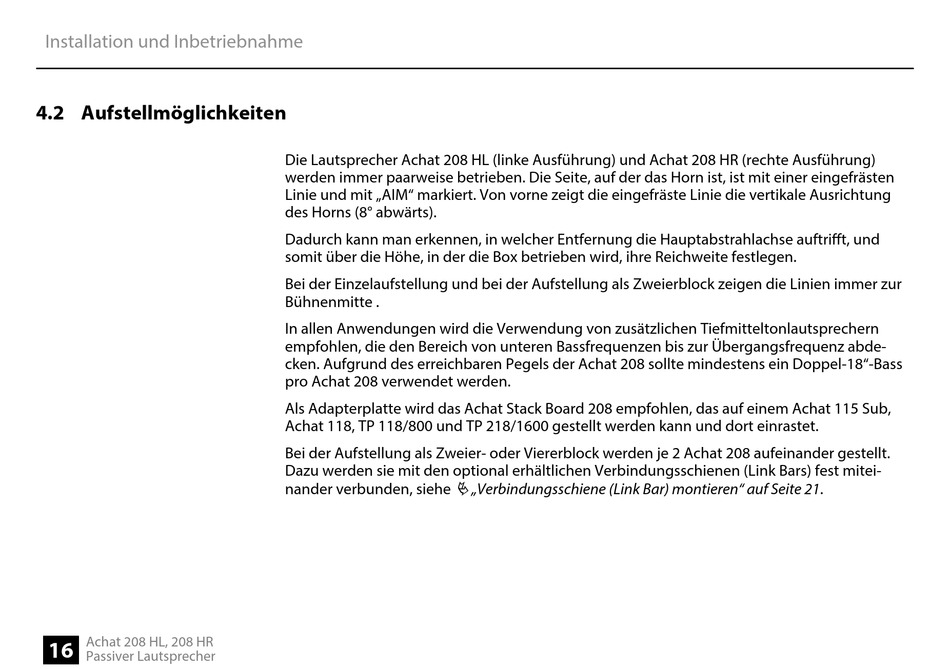

4.2 Aufstellmöglichkeiten
Achat 208 HL, 208 HR
16
Passiver Lautsprecher
Die Lautsprecher Achat 208 HL (linke Ausführung) und Achat 208 HR (rechte Ausführung)
werden immer paarweise betrieben. Die Seite, auf der das Horn ist, ist mit einer eingefrästen
Linie und mit „AIM" markiert. Von vorne zeigt die eingefräste Linie die vertikale Ausrichtung
des Horns (8° abwärts).
Dadurch kann man erkennen, in welcher Entfernung die Hauptabstrahlachse auftrifft, und
somit über die Höhe, in der die Box betrieben wird, ihre Reichweite festlegen.
Bei der Einzelaufstellung und bei der Aufstellung als Zweierblock zeigen die Linien immer zur
Bühnenmitte .
In allen Anwendungen wird die Verwendung von zusätzlichen Tiefmitteltonlautsprechern
empfohlen, die den Bereich von unteren Bassfrequenzen bis zur Übergangsfrequenz abde‐
cken. Aufgrund des erreichbaren Pegels der Achat 208 sollte mindestens ein Doppel-18"-Bass
pro Achat 208 verwendet werden.
Als Adapterplatte wird das Achat Stack Board 208 empfohlen, das auf einem Achat 115 Sub,
Achat 118, TP 118/800 und TP 218/1600 gestellt werden kann und dort einrastet.
Bei der Aufstellung als Zweier- oder Viererblock werden je 2 Achat 208 aufeinander gestellt.
Dazu werden sie mit den optional erhältlichen Verbindungsschienen (Link Bars) fest mitei‐
nander verbunden, siehe
Ä „Verbindungsschiene (Link Bar) montieren" auf Seite 21.
