IM LIEFERUMFANG ENTHALTENES MATERIAL
Nehmen Sie alle Teile aus den Verpackungen. Überprüfen Sie die Teile auf Vollständigkeit.
• Dunstabzugshaube mit eingebautem Motor, Lampen, Aktivkohle- und Fettfiltern.
• Montage- und Bedienungsanleitung
• 1 Leitblech
• 1 Montageschablone
• 2 Unterlegscheiben
• 4 Wanddübel Ø 8 mm
• 4 Schrauben Ø 5x45
• 4 Schrauben Ø 3,5 x 9,5
INSTALLATION - VOR DER MONTAGE
Die Dunstabzugshaube ist für den Betrieb in „Abluftversion" oder „Umluftversion" konzipiert.
Hinweis: Das Modell mit dem elektrischen Verschluss kann nur in „Abluftversion" verwendet werden und das Abluftrohr muss an eine externe Abzugseinheit
angeschlossen werden.
Abluftversion
Die Dünste werden über ein am Dunsthauben-Abflussrohr befestigtes Abluftrohr (nicht mitgeliefert) nach außen geführt.
Je nach erworbenem Auslassrohr, eine geeignete Befestigung am Abluftrohranschluss durchführen.
WICHTIG: Entnehmen Sie die eventuell bereits installierten Kohlefilter.
Umluftversion
Die Luft wird durch einen Kohlefilter gefiltert und in die Umwelt zurückgeleitet.
WICHTIG: Vergewissern Sie sich, dass die Luftrückführung ungehindert erfolgen kann.
Hat die Dunstabzugshaube keine/n Kohlefilter, so sind diese zu bestellen und vor der Inbetriebnahme zu montieren.
Die Abzugshaube ist fern von stark verschmutzten Bereichen, Fenstern, Türen und Wärmequellen zu installieren.
Im Lieferumfang der Dunstabzugshaube sind sämtliche erforderlichen Materialien für die Installation an den meisten Wänden/Decken enthalten. Eine
qualifizierte Fachkraft muss in jedem Fall sicherstellen, dass die Dübel für Ihre Decke passen.

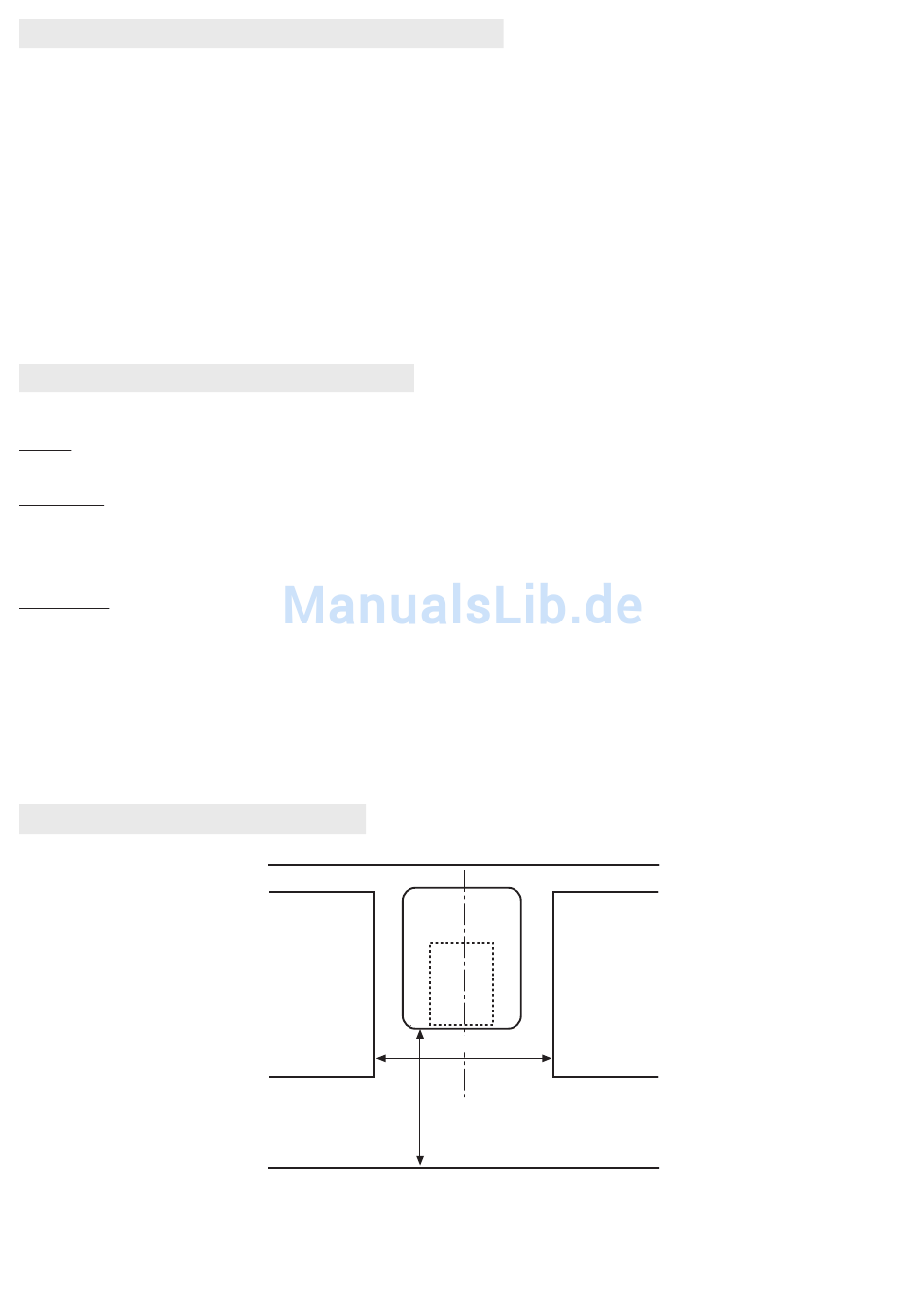

INSTALLATIONSABMESSUNGEN
Hinweis: Die Frontblende wird in einem Set geliefert, das getrennt zu erwerben ist. Die angegebenen Abmessungen beziehen sich auf erhältliche Standard-Sets.
Angrenzende Wandeinheiten
65 cm (Gas oder Kombinationsherd)
50 cm (Elektroherd)
Angrenzende Wandeinheiten
Min. 600 mm
Mittellinie
Kochfeldoberfläche
DE8
