INSTALLAZIONE
A
AREA ASCIUTTA
1
2
3
4
5
A
1
A
3
4
5
MANUALE DI INSTALLAZIONE PURE | PARTE I | P1528 REV F
Alimentazione
Carico
Parete di fondo
Isolamento opzionale
Costruzione di pareti
(Cartongesso / piastrelle
/ parete vuota)
7 8

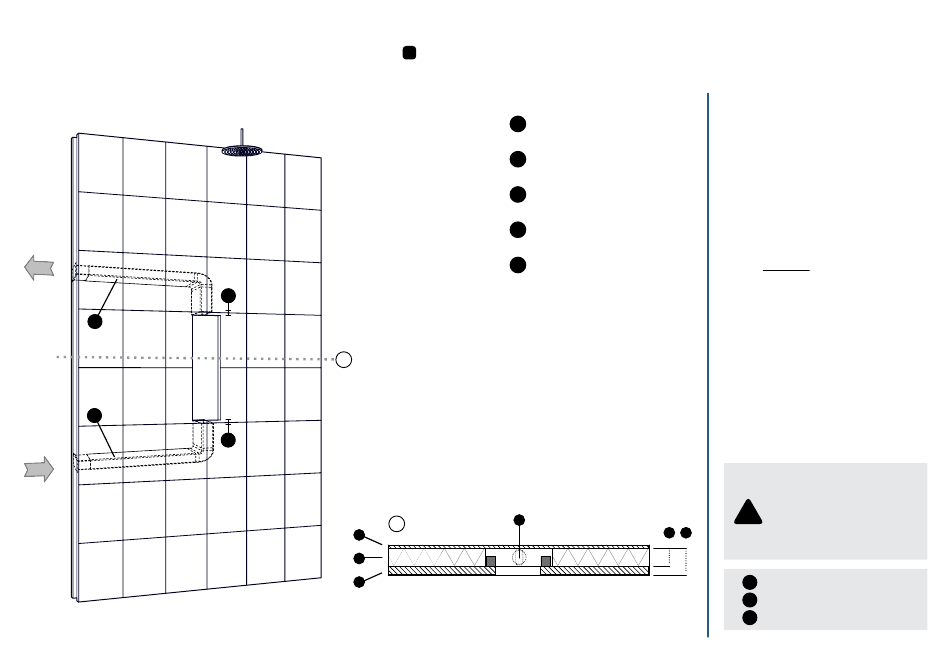

ISTRUZIONI
Installare tubi di ventilazione di
almeno Ø100 mm o 110x54 mm, di
lunghezza massima di 3 m (sia per
l'alimentazione che per lo scarico).
L'area di ventilazione deve essere di
almeno 12 m 3 .
Le valvole di non ritorno, in questo
caso, non sono obbligatorie.
STRUMENTI RICHIESTI
□ Canali di ventilazione
2x
□ Staffe per canalina
8x
□ Set di griglie di ventilazione
1x
(disponibili a parte)
2x Griglie di ventilazione
Dimensioni minime interne (7)
condotti rotondi: 110 mm
! !
Dimensioni interne minime
(7) condotti rettangolari:
110 mm
6 30 MM
110 MM
7
MIN.
140 MM
8 MIN.
