Sunshower PURE Montageanleitung Seite 41

1
2
4
1

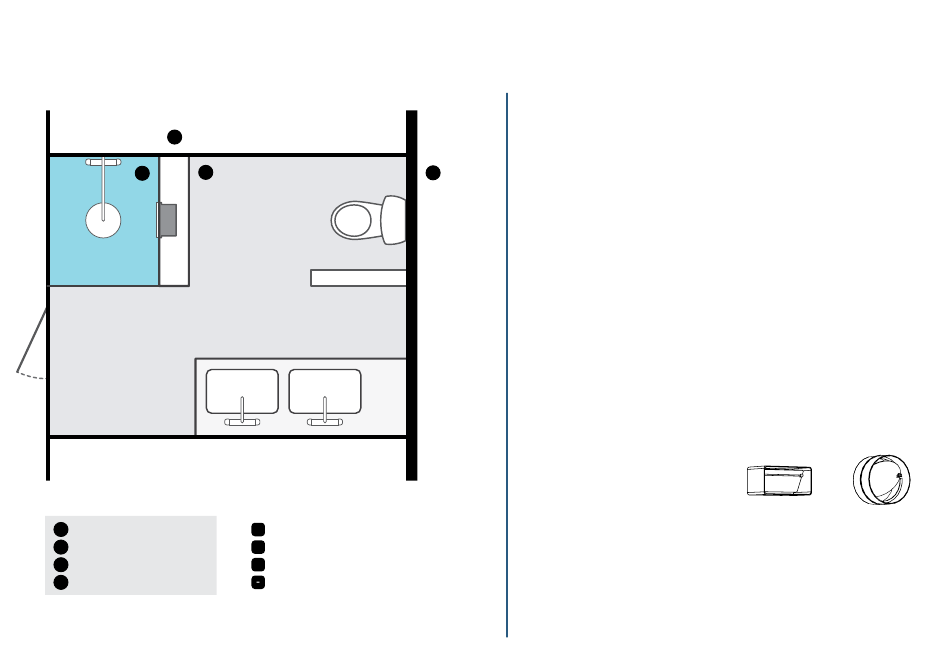

AREA ASCIUTTA
2
BAGNO
3 AL DI FUORI
4
ZONA DOCCIA
PREPARAZIONE
VENTILAZIONE
3
A
PAGINA 42 PREFERITO
B
PAGINA 43
B PAGINA 43
- NON POSSIBILE
MANUALE DI INSTALLAZIONE PURE | PARTE I | P1528 REV F
ISTRUZIONI
LINEE GUIDA GENERALI PER LA
VENTILAZIONE:
• Tutti gli apparecchi Sunshower
devono essere installati con
condotti di ventilazione
• L'alimentazione e lo scarico della
ventilazione possono avere un
massimo di 3 m
• Lo spazio da cui viene fornita
la ventilazione deve essere di
almeno 12 m 3
• I condotti possono essere
di qualsiasi materiale, con
dimensioni Ø100 mm o 110 * 55
mm
• Crea il minor numero possibile di
curve nei tubi
• Il Sunshower potrebbe non
essere collegato a un sistema di
ventilazione esistente
VALVOLE DI NON RITORNO:
Le valvole di non ritorno devono
essere installate se l'aria per
il Sunshower viene estratta da
un'area umida, ad es. dall'esterno
o dal bagno. Per le istruzioni, fare
riferimento all'immagine e alle
pagine successive. Le valvole di non
ritorno possono essere ordinate in
aggiunta (come set con i pannelli di
vetro) o acquistabili separatamente
nel tuo negozio di ferramenta.
Esempi di aree umide:
bagno esterno.
Esempi di aree asciutte:
camera da letto, corridoio, bagno.
VALVOLA DI VALVOLA DI NON
NON RITORNO RITORNO TONDA
RETTANGOLARE
41
