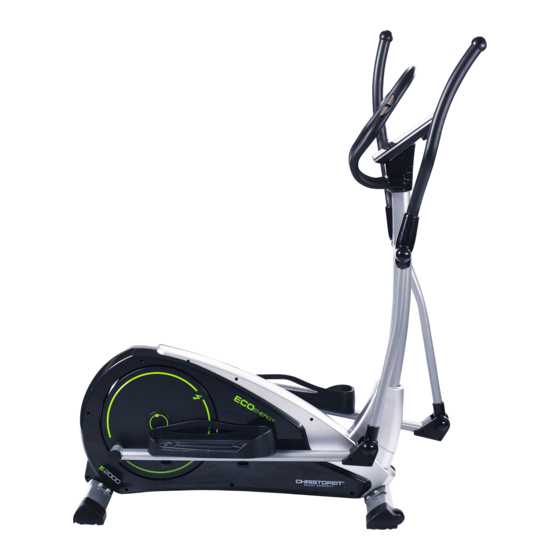

Christopeit Sport E2000 Montage- Und Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für E2000:
- Montage- und bedienungsanleitung (68 Seiten) ,
- Montage- und bedienungsanleitung (25 Seiten) ,
- Montage- und bedienungsanleitung (68 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
CROSSTRAINER ERGOMETER
Instructions de montage et d'utilisation
Инструкция по монтажу и эксплуатации
1
E2000
Montage- und Bedienungsanleitung
Bestell-Nr.: 2002A
Assembly and operating instructions
Order No.: 2002A
No. de commande: 2002A
Montage- en bedieningsinstructies
Bestellnr.: 2002A
№ заказа: 2002A
Návod k montáži a použití pro
Objednací číslo: 2002A
DE
Seite: 2-14
GB
Page: 15-27
F
Page: 28-40
NL
Pagina: 41-53
RU
CTP. 54-66
CZ
Strana: 67-79
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Christopeit Sport E2000
Inhaltszusammenfassung für Christopeit Sport E2000
- Seite 1 E2000 CROSSTRAINER ERGOMETER Montage- und Bedienungsanleitung Bestell-Nr.: 2002A Seite: 2-14 Assembly and operating instructions Order No.: 2002A Page: 15-27 Instructions de montage et d'utilisation No. de commande: 2002A Page: 28-40 Montage- en bedieningsinstructies Bestellnr.: 2002A Pagina: 41-53 Инструкция по монтажу и эксплуатации...
-
Seite 2: Inhaltsverzeichnis
INHALTSÜBERSICHT Sehr geehrte Kundin, sehr geehrter Kunde, 1. Inhaltsübersicht wir gratulieren Ihnen zum Kauf dieses Heimsport-Trainingsgerätes und 2. Wichtige Empfehlungen und Sicherheitshinweise wünschen Ihnen viel Vergnügen damit. 3. Montageanleitung Bitte beachten und befolgen Sie die Hinweise und Anweisungen die- 4. Computer Anleitung ser Montage- und Bedienungsanleitung. -
Seite 3: Montageanleitung
MONTAGEANLEITUNG Bevor Sie mit der Montage beginnen, unbedingt un- sere Empfehlungen und Sicherheitshinweise beach- ten! Entnehmen Sie alle Einzelteile der Verpackung, legen Sie diese auf den Boden und kontrollieren grob Sie die Vollzähligkeit anhand der Montagebil- der. Dieses soll Ihnen den Zusammenbau des Gerä- tes erleichtern und schneller durchführbar machen. - Seite 4 SCHRITT 3: Montage der Fußhebel (45) an den Verbindungsroh- ren (7) und am Stützrohr (3). 1. Schieben Sie die Achse (26) in das Stützrohr (3) mittig ein und stecken Sie auf der rechten Seite der Achse (26) eine Wellscheibe (5) und das rechte Ver- bindungsrohr (7R) auf.
- Seite 5 SCHRITT 5: Montage der Handgriffabdeckungen (8+48) an den Verbindungrohren (7). 1. Schrauben Sie die Handgriffabdeckung (8L- 1+8L-2) auseinander. Stecken Sie die vordere linke Handgriffabdeckung (8L-1) mit der hinteren linken Handgriffabdeckung (8L-2) über das Verbindungs- rohr links (7L) zusammen. Sichern Sie die Handgriff- abdeckungen (8) mittels der Schrauben (31+103) an den Verbindungsrohren (7).
- Seite 6 SCHRITT 7: Montage der Fußschalen (98) an den Fußhebeln (45). 1. Die rechte Fußschale (98R) auf den rechten Fuß- hebel (45R) aufegen und die Bohrungen in den Teilen so ausrichten, dass sie übereinander liegen. 2. Die Schlossschrauben M6x45 (94) von oben durch die Bohrungen stecken.
-
Seite 7: Computer Anleitung
COMPUTER ANLEITUNG FUNKTIONSBESCHREIBUNG Inbetriebnahme 1) Stellen Sie sich auf die Fußschale und laufen Sie los. Nach einigen Umdrehungen startet die Anzeige im Computer und wir empfehlen noch ca. 30 Sekunden weiter zu trainieren damit der erste Ladestrom den Akku lädt und die Einstellungen im Computer ohne Unterbrechung vorgenommen werden können. -
Seite 8: Pulsmessung
WATT TABELLE 4. WATT: unabhängiges Wattprogramm: Bei der Programmauswahl die Rubrik WATT mittels der +/- Tasten aus- U/min und Wattleistung von Stufe 1 bis Stufe 24 für E 2000 wählen und mit der F -Taste bestätigen. Aufrufen der Vorgabemöglich- Art.-Nr. 2002A keiten WATT / ZEIT / ENTFERNUNG / KALORIEN / PULS durch Drücken der F-Taste und Einstellen der Werte mittels der +/- Tasten. -
Seite 9: Konnektivität
Tablet und wählen Sie in der App den Gerätemanager und dann dort die passende Produktkategorie aus. Wählen Sie dann über das Hersteller-Logo „Christopeit Sport„ Ihre Typbezeichnung aus, um das Sportgerät zu verbinden. Je nach Sportgerät werden unterschiedliche Funktionen über Bluetooth von der APP erfasst, bzw. -
Seite 10: Reinigung, Wartung Und Lagerung / Störungsbeseitigung
REINIGUNG, WARTUNG UND LAGERUNG 1. Reinigung Benutzen Sie nur ein leicht angefeuchtetes Tuch zur Reinigung. Achtung: Benutzen Sie niemals Benzin, Verdünner oder andere aggressive Reini- gungsmittel zur Oberflächenreinigung da dadurch Beschädigungen verursacht werden. Das Gerät ist nur für den privaten Heimgebrauch und zur Benutzung in Innenräumen geeignet. -
Seite 11: Trainingsanleitung Allgemein
TRAININGSANLEITUNG ALLGEMEIN Um spürbare, körperliche und gesundheitliche Verbesserungen zu Nachdem Sie Ihren Trainingspuls für Ihre Trainingskondition oder erreichen, müssen für die Bestimmung des erforderlichen Trainingsauf- Ziele ermittelt haben, können Sie mit dem Training beginnen. Die wandes folgende Faktoren beachtet werden: meisten Produkte von uns verfügen über Pulssensoren oder sind Pulsgurtkompatibel. -
Seite 12: Stückliste - Ersatzteilliste
STÜCKLISTE - ERSATZTEILLISTE E 2000 Art.-Nr.: 2002A 08.08.2024 Stand der technische Daten: ECOENERGY • Stromerzeugung mittels Generatortechnik • kein Netzteil, keine Batterie nötig • Ortsunabhängig • Ökologisch • Stromspeicher • Magnet-Brems-System mit ca. 10 kg Schwungmasse Dieses Produkt ist nur für den privaten Heimsportbereich gedacht •... - Seite 13 Abb.- Nr. Bezeichnung Abmessung Menge montiert an ET Nummer Griffrohrachse 33-1502-11-SI Magnet 36-1205-12-BT Distanzring 10x14x6 39-10498 Kugellager 6000 39-9998 Kunststofflager 38x17 36-1502-41-BT Schraube M5x12 8,9,37,38,48,49,80+81 39-9903-SW Generatorkabel 76+87 36-1502-26-BT Unterlegscheibe 10//19 39-10206-CR Schraube M10x20 39-9974-CR Schraube 4x30 38+60 39-10499 Schraube 4x50 39-10499 Computerverkleidung vorne...
-
Seite 14: Notizen
Abb.- Nr. Bezeichnung Abmessung Menge montiert an ET Nummer Kugellager 6001 36-9516-27-BT Generator 36-1502-42BT Sicherungsring 36-9805-36-BT Pulsgriffüberzug 36-1502-43-BT Schraube 3x20 39-10528 Schraube 4x20 80+81 39-9909-SW Fußkappe mit Transportrolle links 49+92 36-1502-10-BT Fußkappe mit Transportrolle rechts 36-1502-11-BT Fuß vorne 33-2002-03-SI Schraube M6x45 39-10410-SW Pedalarm... - Seite 84 Service / Hersteller Bei Reklamationen, notwendigen Ersatzteilbestellungen oder Reparaturen wenden Sie sich bitte an unsere Service Abteilung. Top-Sports Gilles GmbH Tel.: +49 (0)2051/6067-0 Fax: +49 (0)2051/6067-44 Friedrichstrasse 55 info@christopeit-sport.com D - 42551 Velbert http://www.christopeit-sport.com © by Top-Sports Gilles GmbH D-42551 Velbert (Germany)
