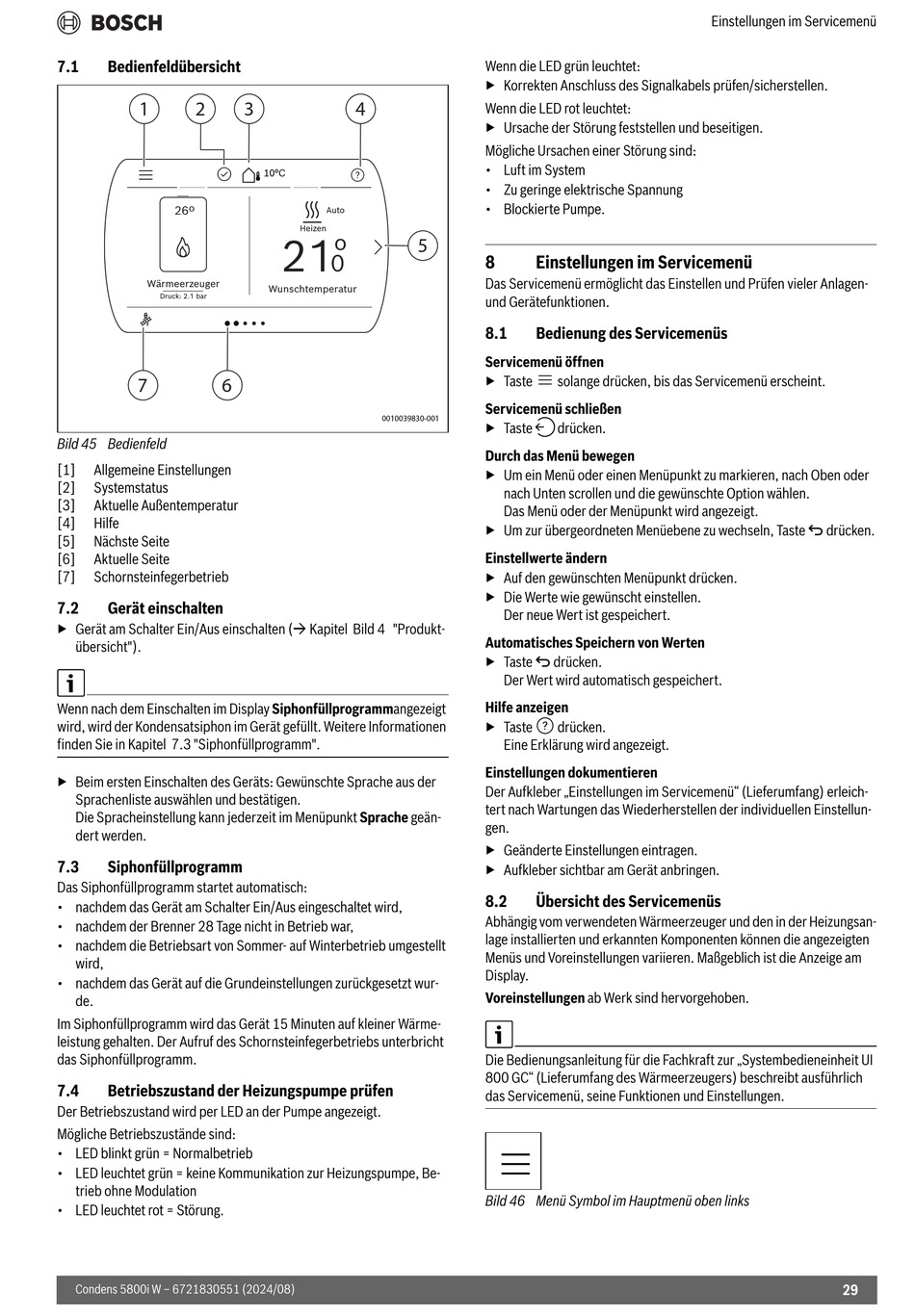

7.1 Bedienfeldübersicht
1 2
26º
Wärmeerzeuger
Druck: 2.1 bar
7 6
Bild 45 Bedienfeld
[1] Allgemeine Einstellungen
[2] Systemstatus
[3] Aktuelle Außentemperatur
[4] Hilfe
[5] Nächste Seite
[6] Aktuelle Seite
[7] Schornsteinfegerbetrieb
7.2 Gerät einschalten
▶ Gerät am Schalter Ein/Aus einschalten ( Kapitel Bild 4 "Produkt-
übersicht").
Wenn nach dem Einschalten im Display Siphonfüllprogrammangezeigt
wird, wird der Kondensatsiphon im Gerät gefüllt. Weitere Informationen
finden Sie in Kapitel 7.3 "Siphonfüllprogramm".
▶ Beim ersten Einschalten des Geräts: Gewünschte Sprache aus der
Sprachenliste auswählen und bestätigen.
Die Spracheinstellung kann jederzeit im Menüpunkt Sprache geän-
dert werden.
7.3 Siphonfüllprogramm
Das Siphonfüllprogramm startet automatisch:
• nachdem das Gerät am Schalter Ein/Aus eingeschaltet wird,
• nachdem der Brenner 28 Tage nicht in Betrieb war,
• nachdem die Betriebsart von Sommer- auf Winterbetrieb umgestellt
wird,
• nachdem das Gerät auf die Grundeinstellungen zurückgesetzt wur-
de.
Im Siphonfüllprogramm wird das Gerät 15 Minuten auf kleiner Wärme-
leistung gehalten. Der Aufruf des Schornsteinfegerbetriebs unterbricht
das Siphonfüllprogramm.
7.4 Betriebszustand der Heizungspumpe prüfen
Der Betriebszustand wird per LED an der Pumpe angezeigt.
Mögliche Betriebszustände sind:
• LED blinkt grün = Normalbetrieb
• LED leuchtet grün = keine Kommunikation zur Heizungspumpe, Be-
trieb ohne Modulation
• LED leuchtet rot = Störung.
Condens 5800i W – 6721830551 (2024/08)
3 4
10ºC
Auto
Heizen
21
º
0
Wunschtemperatur
0010039830-001
Wenn die LED grün leuchtet:
▶ Korrekten Anschluss des Signalkabels prüfen/sicherstellen.
Wenn die LED rot leuchtet:
▶ Ursache der Störung feststellen und beseitigen.
Mögliche Ursachen einer Störung sind:
• Luft im System
• Zu geringe elektrische Spannung
• Blockierte Pumpe.
5
8 Einstellungen im Servicemenü
Das Servicemenü ermöglicht das Einstellen und Prüfen vieler Anlagen-
und Gerätefunktionen.
8.1 Bedienung des Servicemenüs
Servicemenü öffnen
▶ Taste solange drücken, bis das Servicemenü erscheint.
Servicemenü schließen
▶ Taste drücken.
Durch das Menü bewegen
▶ Um ein Menü oder einen Menüpunkt zu markieren, nach Oben oder
nach Unten scrollen und die gewünschte Option wählen.
Das Menü oder der Menüpunkt wird angezeigt.
▶ Um zur übergeordneten Menüebene zu wechseln, Taste d drücken.
Einstellwerte ändern
▶ Auf den gewünschten Menüpunkt drücken.
▶ Die Werte wie gewünscht einstellen.
Der neue Wert ist gespeichert.
Automatisches Speichern von Werten
▶ Taste d drücken.
Der Wert wird automatisch gespeichert.
Hilfe anzeigen
▶ Taste drücken.
Eine Erklärung wird angezeigt.
Einstellungen dokumentieren
Der Aufkleber „Einstellungen im Servicemenü" (Lieferumfang) erleich-
tert nach Wartungen das Wiederherstellen der individuellen Einstellun-
gen.
▶ Geänderte Einstellungen eintragen.
▶ Aufkleber sichtbar am Gerät anbringen.
8.2 Übersicht des Servicemenüs
Abhängig vom verwendeten Wärmeerzeuger und den in der Heizungsan-
lage installierten und erkannten Komponenten können die angezeigten
Menüs und Voreinstellungen variieren. Maßgeblich ist die Anzeige am
Display.
Voreinstellungen ab Werk sind hervorgehoben.
Die Bedienungsanleitung für die Fachkraft zur „Systembedieneinheit UI
800 GC" (Lieferumfang des Wärmeerzeugers) beschreibt ausführlich
das Servicemenü, seine Funktionen und Einstellungen.
Bild 46 Menü Symbol im Hauptmenü oben links
Einstellungen im Servicemenü
