Installation
▶ Schutzmaßnahmen nach VDE Vorschriften 0100 und Sondervor-
schriften (TAB) der örtlichen EVU beachten.
▶ In Räumen mit Badewanne oder Dusche: Gerät an einen FI-Schutz-
schalter anschließen.
▶ Keine weiteren Verbraucher am Netzanschluss des Geräts anschlie-
ßen.
6.7.2 Gerät anschließen
Anschluss nur außerhalb der Schutzbereiche 1 und 2 ( Bild 27, Seite
20) möglich.
▶ Netzstecker in eine Steckdose mit Schutzkontakt stecken.
Ein beschädigtes Netzkabel darf nur durch ein Originalersatzteil ( Er-
satzteilkatalog) ersetzt werden. Der Einbau darf nur durch eine Fach-
kraft für Elektroinstallationen erfolgen.
6.7.3 Externes Zubehör anschließen
WARNUNG
Lebensgefahr durch elektrischen Strom!
Die Anschlüsse PCO, PW1 und PW2 sind 230-Volt-Anschlüsse. Die An-
schlüsse PCO, PW1 und PW2 stehen unter Spannung, sobald Netzspan-
nung am Gerät anliegt.
▶ Spannungsversorgung allpolig unterbrechen (Sicherung/LS-Schal-
ter) und gegen unbeabsichtigtes Wiedereinschalten sichern.
▶ Steuergerät nach unten klappen ( Bild 41).
26
▶ Abdeckung aufklappen.
2.

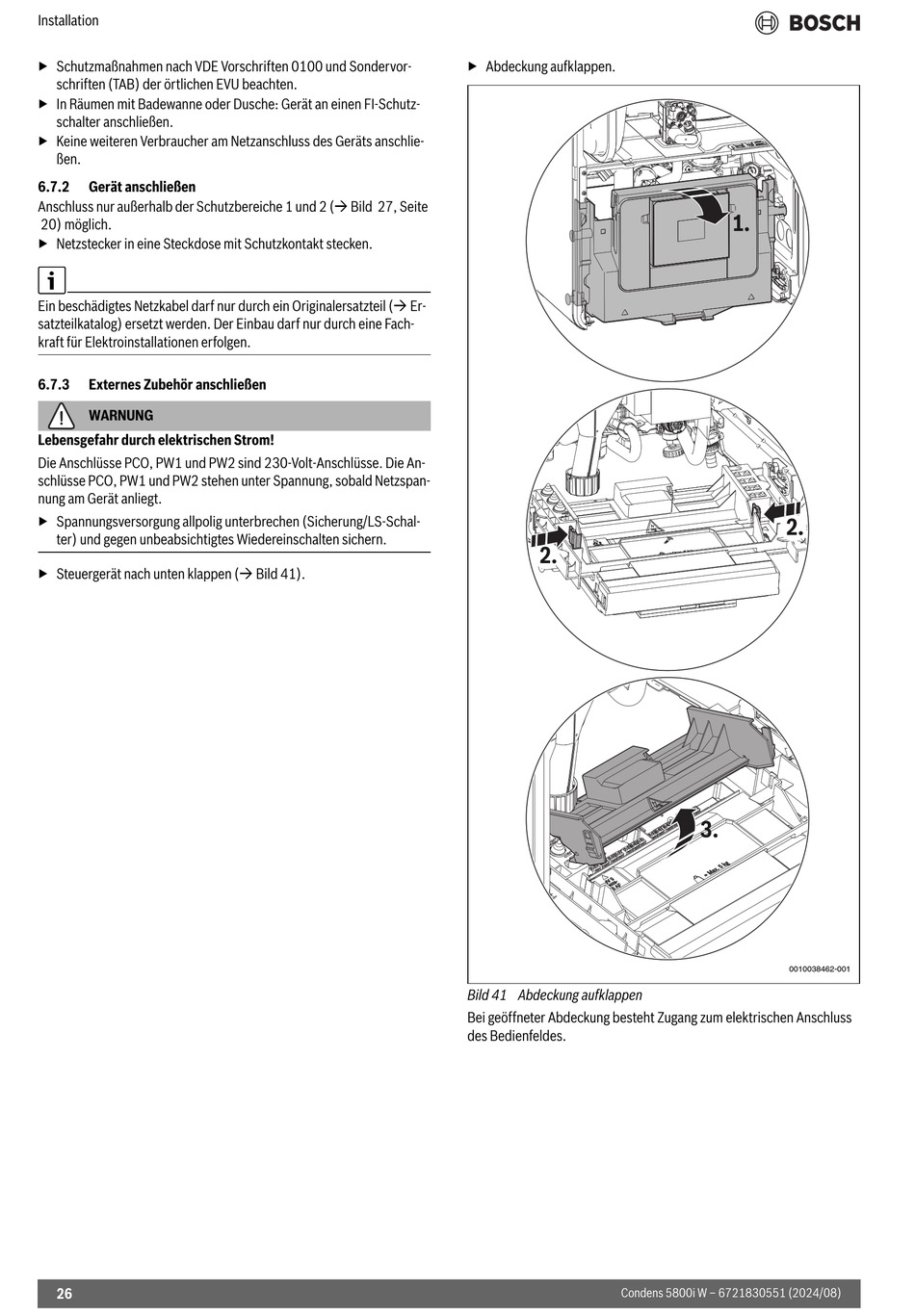

Bild 41 Abdeckung aufklappen
Bei geöffneter Abdeckung besteht Zugang zum elektrischen Anschluss
des Bedienfeldes.
Condens 5800i W – 6721830551 (2024/08)
1.
2.
3.
0010038462-001
