TP-Link tapo C501GW Schnellstartanleitung

Schnellstartanleitung

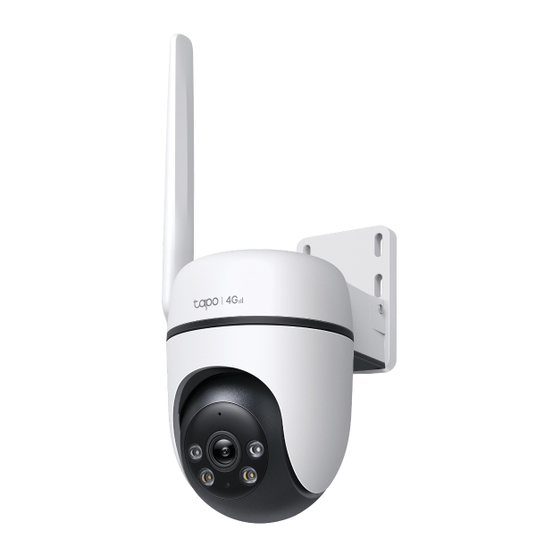

Outdoor Schwenk-/Neige-4G-LTE-Kamera
Bilder können vom tatsächlichen Produkt abweichen.
7106511291 REV1.0.0
02
/ Montieren Sie
Ihre Kamera
Option 1: Wandmontage
1. Befestigen der Kamera und Halterung
Führen Sie das Stromkabel und das
Ethernet-Kabel der Kamera durch die
Öffnung der Halterung. Verwenden Sie zwei
Halterungsschrauben, um die Halterung und
die Kamera zu befestigen.
2. Löcher bohren
Befestigen Sie die
Montagevorlage an der
gewünschten Stelle und bohren
Sie vier Schraublöcher
entsprechend der Vorlage.
3. Kamera montieren
Setzen Sie vier Dübel in die Löcher
ein und verwenden Sie die
Montageschrauben, um die
Kamera und Halterung an den
Dübeln zu befestigen.
4. Antenne installieren
1) Drehen Sie die Antenne im
Uhrzeigersinn, um sie zu befestigen.
2) Drehen Sie den SMA-Stecker im
Uhrzeigersinn, um die Antenne
festzuziehen.
3) Richten Sie die Antenne
vertikal aus, um das beste
4G-Signal zu erhalten.
4)
2
Ziehen Sie den Stecker
erneut fest, falls die
Antenne locker ist.
Hinweis: Stellen Sie sicher, dass die
Antenne für eine wasserdichte
Leistung ordnungsgemäß installiert
ist, wenn eine Kabelverbindung
SMA-Stecker
verwendet wird.
01
/Richten Sie Ihre Kamera ein
1. App herunterladen
Laden Sie die Tapo-App aus dem App Store oder
Google Play herunter und melden Sie sich an.
2. SIM-Karte einlegen
Setzen Sie eine 4G-Nano-SIM-Karte* in den
Kartenslot ein. Wenn Sie eine Ethernet-
Verbindung verwenden, überspringen Sie diesen
Schritt. Bitte entfernen Sie die SIM-Karten-PIN.
*Unterstützte Frequenzbänder:
LTE-FDD: B 1/3/5/7/8/20/28
LTE-TDD: B 38/40/41
Die Kamera ist nicht wasserdicht, wenn sie auf einem Tisch oder Regal aufgestellt wird. Montieren Sie die Kamera im
Freien über eine der Optionen 1-3, um einen wasserdichten Schutz zu gewährleisten.
Option 2: Überkopfmontage
1. Befestigen der Kamera und
Halterung
Führen Sie das Stromkabel und das
Ethernet-Kabel der Kamera durch die
Öffnung der Halterung. Verwenden
Sie zwei Halterungsschrauben, um
die Halterung und die Kamera zu
befestigen.
Φ=6 mm (15/64 in.)
2. Löcher bohren
Kleben Sie die Montagevorlage an die
gewünschte Stelle und bohren Sie
vier Schraublöcher entsprechend der
Vorlage.
3. Kamera montieren
Setzen Sie vier Dübel in die
gebohrten Löcher ein und verwenden
Sie die Montageschrauben, um die
Kamera und die Halterung über den
Dübeln zu befestigen.
4. Antenne installieren
1)
Drehen Sie die Antenne im
Uhrzeigersinn, um sie zu befestigen.
Drehen Sie den SMA-Stecker im
2)
1
Uhrzeigersinn, um die Antenne
festzuziehen.
3) Passen Sie die Antenne auf
einen spitzen Winkel oder
horizontal zur Decke an, um das
beste 4G-Signal zu erhalten.
4) Ziehen Sie den Stecker erneut
fest, falls die Antenne locker ist.
Hinweis: Stellen Sie sicher, dass die Antenne
für eine wasserdichte Leistung
ordnungsgemäß installiert ist, wenn eine
Kabelverbindung verwendet wird.
3. Stromversorgung
Schließen Sie das Netzteil an oder
verbinden Sie die Kamera über ein
Ethernet-Kabel mit einem PoE-Router,
um die Kamera mit Strom zu versorgen.
oder
4. Einrichtung
Tippen Sie in der App auf die
Schaltfläche und wählen Sie "Gerät
hinzufügen". Wählen Sie Ihr Modell aus
und folgen Sie den Anweisungen in der
App, um Ihre Kamera einzurichten.
Fehlerbehebung:
Scannen Sie den QR-Code oder besuchen Sie
https://www.tp-link.com/support/faq/4046/
Option 3: Mastmontage
1. Befestigen der Kamera und
Halterung
Führen Sie das Stromkabel und
das Ethernet-Kabel der Kamera
durch die Öffnung der Halterung.
Verwenden Sie zwei
Halterungsschrauben, um die
Halterung und die Kamera zu
befestigen.
Φ=6 mm (15/64 in.)
2. Kamera montieren
Befestigen Sie die Kamera mit
zwei Mastbefestigungsschlaufen*
(Schlaufenbreite ≤ 12 mm) am
Mast.
*Die Mastbefestigungsschlaufen
sind nicht im Lieferumfang
enthalten.
3. Antenne installieren
1) Drehen Sie die Antenne
im Uhrzeigersinn, um sie
zu befestigen.
2) Drehen Sie den SMA-
Stecker im Uhrzeigersinn,
um die Antenne
festzuziehen.
3) Richten Sie die Antenne
vertikal aus, um das beste
4G-Signal zu erhalten.
Ziehen Sie den Stecker
4)
erneut fest, falls die Antenne
locker ist.
Hinweis: Stellen Sie sicher,
dass die Antenne für eine
1
wasserdichte Leistung
ordnungsgemäß installiert ist,
wenn eine Kabelverbindung
2
verwendet wird.
SMA-Stecker
OR
My Home
Mastbefestigungsschlaufen
1
2
SMA-Stecker
