Inhaltszusammenfassung für LDR 12901000

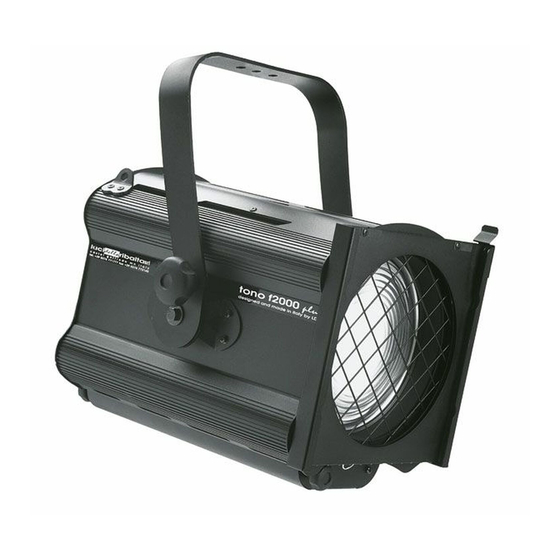

- Seite 1 Bedienungsanleitung instrucciones de manejo mode d'emploi gebruiksaanwijzing ® 12901000 Tono f2000 plus P.O. Luci della Ribalta srl, Via Berna 14, 46042 Castel Goffredo mn Italy. tel +39 0376 771 777 ‐ fax +39 0376 772 140 ‐ email info@ldr.it...
-
Seite 2: Inhaltsverzeichnis
LDR Tono f2000 PO User’s Manual – 1.0 ENGLISH – TABLE OF CONTENTS Important safety norms …………………………………………………………………….... page 2 1. Check box content………………………………………………………………………….. page 3 2. Weight and dimensions…………………………………………………….... page 3 3. Important notice before installation ……………………………………………… page 4 4. Choosing the lamp …………………………………………………………….………….. page 4 5. Lamp‐holder setting ………………………………………………………………………. page 4 6. Installation or replacement of the lamp…………………………………….…… page 5 7. Installation……… …………………………………………………………………………….. page 5 8. Connect to the power supply …………….………………………………………….. page 5 9. Cleaning and maintenance ……………………………………………………………. page 6 10. Spare parts ……………………………………………………………………………………. page 6 11. Warranty ……………………………………………………………………………………….. page 6 ... -
Seite 13: Wichtige Sicherheitshinweise
LDR Tono f2000 PO User’s Manual – 1.0 DEUTSCH Herzlichen Dank, daß Sie sich für Luci della Ribalta entschieden haben. Wir hoffen, daß unser Produkt und unser Service Ihren Ansprüchen gerecht. Sollte dies einmal nicht der Fall sein, so bitten wir Sie, uns direkt anzusprechen, und somit uns zu helfen, Ihnen und unseren weiteren ... -
Seite 14: Inhalt Der Verpackung
LDR Tono f2000 PO User’s Manual – 1.0 1. INHALT DER VERPACKUNG Prüfen Sie bitte den Ihalt der Verpackung entsprechend dem von Ihnen gekauften Gerät: a. Gerät mit stangbedienbaren Aufhängebügel versehen b. Metallfarbfilterrahmen, 245x245mm, montiert c. Metallschutzgitter, 245x245mm, montiert Bei nicht vollständiger Lieferung, setzen Sie sich bitte mit unserem Verkäufer in Verbindung 2. GEWICHT UND ABMESSUNGEN Nettogewicht: 10,4 kg, ohne zusätzliches Zubehör Bruttogewicht: 14,2 kg Abmessungen der Einpackung: 83x40x42h cm 3. VORSICHT 1. Stellen Sie sicher, daß der Aufhängehaken auf dem Montagezapfen des Aufhängebügel gut festgezogen ist 2. Stellen Sie sicher, daß das Sicherheitsseil am Gerät sowie an den nicht verschraubten Teilen (z.B. Farbwechsler oder Torblende) montiert ist und dieses die Bewegung des ... -
Seite 15: Auswahl Der Lampe
LDR Tono f2000 PO User’s Manual – 1.0 4. AUSWAHL DER LAMPE Sollte der von Ihnen gekaufte Scheinwerfer ohne Lampe geliefert worden sein, so benutzen Sie zur Auswahl der Lampe bitte den Hinweis "Kompatible Lampen" in den Technischen Daten des jeweiligen Produktes von LDR, oder wählen Sie aus folgender Liste: 2000W G22 CP55, 3200°K 480 Std 2000W G22 CP75, 3200°K 480 Std 2000W G22 CP92, 3200°K 400 Std 2000W GY16 CP72, 3200°K 480 Std (nur für Sonderausführung mit GY16 Sockel) 2500W G22 CP91, 3200°K 400 Std LDR empfehlt Philips 5. VERSTELLUNG DES LAMPENSOCKELS ... -
Seite 16: Montage
LDR Tono f2000 PO User’s Manual – 1.0 • Berühren Sie die Lampe nicht bloßen Händen. Fingerabdrücke auf dem Kolben sind vor dem Einsetzen der Lampe mit einem fusselfreien, sauberen und mit Spiritus befeuchteten Tuch zu reinigen • Die Lampe vor oder bei Ablauf der empfohlenen Nutzdauer austauschen 7. MONTAGE Dieses Gerät ist mit einem stangbedienbaren Aufhängebügel versehen, der dem Scheinwerfer einen Vertikalantrieb (Tilt) von ± 90° und einen Horizontalantrieb (Pan) von 360° ermöglicht. Der Bügel ist um das Gehäuse herum drehbar. Dies hat zur Folge, dass die Montage des Scheinwerfers stehend sowohl als auch hängend erfolgen kann. Der Bügel ist mit einem 16mm DIN Zapfen ... -
Seite 17: Reinigung Und Wartung
LDR Tono f2000 PO User’s Manual – 1.0 9. REINIGUNG UND WARTUNG Zur optimalen Funktion des Gerätes empfehlen wir eine Periodische Wartung bei kaltem und vom Netz getrennten Gerät. • reinigen Sie alle reflektierenden Teile des Geräts wie Spiegel, Reflektoren oder Linsen. Falls nötig, öffnen Sie das Gerät. • kontrollieren Sie Lampe, Splitterschutz und Linse, und ersetzen Sie die beschädigte Teile. • reinigen Sie die Lüftungskanäle des Lampengehäuses bzw. (wo vorhanden) den Lüfter, um eine normale Luftzirkulation zu gewährleisten. • überprüfen Sie die interne und externe Verkabelung und ersetzen Sie jegliches durch Hitze oder mechanische Beanspruchung beschädigte Kabel. 10. ERSATZTEILE Alle Einzelteile sind als Ersatzteile erhältlich. Im Fall einer Bestellung Setzen Sie sich bitte mit Ihrem LDR Vertreter in Verbindung. 11. GARANTIE Unsere Garantie auf Struktur‐ und Konstruktionsmängel besteht ein Jahr ab Kaufsdatum des Produktes. ... - Seite 18 Konformitätserklärung certificat de conformité certificado de conformidad I Noi sottoscritti dichiariamo, sotto la nostra completa responsabilità, che i prodotti: GB We hereby declare under our own responsibility, that the products listed here below: D Wir beglaubigen, daß die nachfolgend genannten Produkte: F Nous certifions sous notre responsabilitè, que les produits mentionnés ci‐dessous: E Los que subscriben, declaran, bajo su responsabilidad, que los productos aquì listados: ® 12901000 Tono f2000 plus P.O. I sono conformi alle seguenti norme ed ai requisiti delle seguenti direttive CEE: GB conform to the following standards and to the requirements of following EEC directives: D den nachfolgend aufgeführten Normen und EEC‐Vorschriften entsprechen: F sont conformes aux normes et prescriptions CEE ci‐aprés: E cumplen de hecho con las siguientes normas y directivas CEE: EN 61000-3-2, EN61000-3-3, EN 55024, EN 55022 EN 60-598-2-17 1989 including amendments 1/2 EN 60-598-1 1992 including amendment 1 CE marking directive 93/68 EEC...
-
Seite 19: Complaint Form - Modulo Di Reclamo - Reklamationsformular
Reklamationsformular ‐ formulaire de réclamation ‐ hoja de reclamaciones fax: +39 0376 772140 Azienda ed Indirizzo ‐ Company's name and address ‐ Firmenname und Addresse ‐ Nom et adresse ‐ Nombre y direcciòn _____________________________________________________________________________________________ __________ _____________________________________________________________________________________________ __________ Nome del rivenditore da cui il prodotto è stato acquistato ‐ Name of the dealer where you have purchased the product ‐ Namen der Firma, die Ihnen das Produkt verkauft hat ‐ Nom de la société qui vous a vendu ce ® 12901000 Tono f2000 plus P.O. Prodotto difettoso Faulty product Defekte s Produkt Produit défectueux Producto defectuoso Descrizione del problema /Problem found/Beschreibung des Defekts/Description du défaut/Descripciòn del problema ______________________________________________________________________________________________________ ______________________________________________________________________________________________________ ______________________________________________________________________________________________________ ______________________________________________________________________________________________________ Data d'acquisto ‐ Date of purchase ‐ Kaufdatum ‐ Date de l'achat ‐ Fecha de compra ________________________ Si prega di allegare prova d'acquisto ‐ Please attach copy of purchase invoice ‐ Bitte Kaufnachweis beilegen ‐ Veuillez joindre une quittance d'achat ‐ Les rogamos incluyan lcopia de la factura de compra. Nome e qualifica ‐ Name and position ‐ Name und Funktion ‐ Nom et fonction ‐ Nombre y cargo ____________________________________________________________________... -
Seite 20: Weee Directive - Direttiva Raee - Weee Richtlinie
local de escoamento de residuos, ou a loja na qual efectuou a compra. Richtlinie 2002/96/EU (Elektro- und Elektronik- Altgeräte - WEEE): Benutzerinformationen. Dieses Produkt entspricht Richtlinie WEEE-symbolet (Waste Electrical 2002/96/EU. Das Symbol des auf dem Gerät Electronic Equipment). dargestellten, durchgestrichenen Korbes gibt an, dass Bruken av WEEE-symbolet indikerer at dette Produkt Ende...
