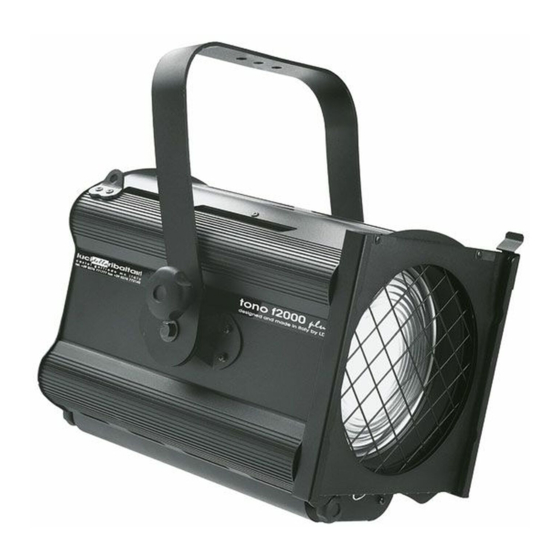

LDR Tono f2000 plus Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Tono f2000 plus:
- Bedienungsanleitung (21 Seiten) ,
- Bedienungsanleitung (17 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
10901000
10902000
10902001
10902100
Luci della Ribalta srl, Via Berna 14, 46042 Castel Goffredo mn Italy. tel +39 0376 771 777 ‐ fax +39 0376 772 140 ‐ email info@ldr.it
instrucciones de manejo
Tono
®
Tono
pc2000 plus white
®
Tono
ppc2000 clear lens
istruzioni per l'uso
operating instructions
Bedienungsanleitung
mode d'emploi
gebruiksaanwijzing
®
Tono
f2000 plus
®
pc2000 plus
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LDR Tono f2000 plus
Inhaltszusammenfassung für LDR Tono f2000 plus
- Seite 1 Bedienungsanleitung instrucciones de manejo mode d'emploi gebruiksaanwijzing ® 10901000 Tono f2000 plus ® 10902000 Tono pc2000 plus ® 10902001 Tono pc2000 plus white ® 10902100 Tono ppc2000 clear lens Luci della Ribalta srl, Via Berna 14, 46042 Castel Goffredo mn Italy. tel +39 0376 771 777 ‐ fax +39 0376 772 140 ‐ email info@ldr.it...
-
Seite 2: Inhaltsverzeichnis
LDR Tono f2000 , Tono pc2000 & Tono ppc2000 User’s Manual – 1.0 ENGLISH – TABLE OF CONTENTS Important safety norms …………………………………………………………………….... page 2 Check box content…………………………………………………………………………. page 2 Weight and dimensions…………………………………………………….... page 3 Important notice before installation ……………………………………………… page 3 Choosing the lamp …………………………………………………………….………….. page 3 Lamp‐holder setting ……………………………………………………………………… page 3 Installation or replacement of the lamp…………………………………….…. page 4 Installation……… ………………………………………………………………………….. page 4 Connect to the power supply …………….………………………………………… page 4 Cleaning and maintenance ………………………………………………………….. page 5 10. Spare parts ………………………………………………………………………………….. page 5 11. Warranty ……………………………………………………………………………… page 5 ITALIANO – INDICE Importanti norme di sicurezza………………………..…………………………………….. pag. 6 Controllo del contenuto dell’imballo ………………………………….…………. pag. 7 Peso e dimensioni ……………………………………………………....... pag. 7 Prima dell’installazione …………………………………………..…………………….. pag. 7 Lampade compatibili………….. ………………………………………………………… pag. 7 ... -
Seite 3: Important Safety Norms
LDR Tono f2000 , Tono pc2000 & Tono ppc2000 User’s Manual – 1.0 ENGLISH Thanks for having chosen Luci della Ribalta srl. We hope our products and services meet your requirements, but should this not be the case, we kindly ask you to contact us directly to help us supply you and all our customers with better and better quality. The product you purchased has been manufactured with maximum care and selected components, but should you, for reasons beyond our control, have received it damaged, we kindly ask you to contact the dealer who supplied the product to you. To help you in this casualty, a form is supplied at the end of this manual. Carefully read user’s instructions before using this lighting unit ... -
Seite 4: Weight And Dimensions
LDR Tono f2000 , Tono pc2000 & Tono ppc2000 User’s Manual – 1.0 c. metal safety guard 245x245mm, fitted Should one or more items miss, we kindly ask you to contact your dealer immediately. 2. WEIGHT AND DIMENSIONS Tono f2000 plus Tono pc2000 + ppc2000 plus net weight: 9 kg net weight: 10,3 kg gross weight: 11,6 kg gross weight: 12,9 kg packing dimensions: 56x40x45h cm ... -
Seite 5: Installation Or Replacement Of The Lamp
LDR Tono f2000 , Tono pc2000 & Tono ppc2000 User’s Manual – 1.0 6. INSTALLATION OR REPLACEMENT OF THE LAMP • make sure the unit is cold and disconnected from the mains • if replacing a lamp use a proper thermal protection for your hands (ex. gloves) in case the lamp is still hot • protect the lamp from abrasion and scratches. Do not install or use cracked or broken lamps. In case a lamp cracks or breaks, disconnect from power supply, allow the unit to cool and remove/replace the broken lamp • never touch the lamp bulb with bare hands. Oil and grease can contaminate the quartz surface and reduce the lamp performance and life • do not remove the plastic protection around the lamp until after having installed the lamp • open the lamp‐tray by turning (anti‐clockwise) the ¼ turn fastener. The lamp‐tray will hinge open • insert the lamp in the lamp holder. MAKE SURE THE LAMP IS CORRECTLY POSITIONED AND PERFECTLY VERTICAL. • carefully close the lamp tray by turning (clockwise) the ¼ turn fastener 7. INSTALLATION This product is fitted with a suspension stirrup rotating around the body of the product, thus allowing the product to be installed suspending or standing. The stirrup is fitted with a Ø12mm clear hole for the attachment of a hook clamp or a stand pivot. Before installing this product make sure the structure you are fixing the product to can withstand its load and the total load of any other unit installed. 1. Hang the unit to the structure and firmly tighten the clamp. 2. Fix the safety bond ... -
Seite 6: Cleaning And Maintenance
LDR Tono f2000 , Tono pc2000 & Tono ppc2000 User’s Manual – 1.0 • The blue core must be connected to the connection point marked with the letter N or with the symbol or coloured in black • The brown core must be connected to the connection point marked with the letter L or with the symbol or coloured in red • Before you finally position this product for use, temporarily connect it to a properly fused power supply to check the lamp works correctly. • Protect each product with a fuse suitable to the lamp you are using. Should you connect this product to a dimmer pack, please make sure this is fitted with suitable protective fuses. 9. CLEANING AND MAINTENANCE To ensure maximum performance of the product, a regular maintenance service should be carried out. Please make sure the product is cold and disconnected from power supply when doing this. • clean all reflective parts such as reflector, mirror and lens opening the product, if necessary. • check the lamp and the lenses and replace any visibly damaged component. • clean air ducts and fans in order to allow proper ventilation activity on the product. • check internal and external wiring and replace any cable which should be damaged by heat or mechanical agents. 10. SPARE PARTS All components are available as spare parts. We strongly recommend you always use original LDR components as spare parts. Please refer to our technical assistance should you need to order and/or replace any part of the unit. ... -
Seite 7: Importanti Norme Di Sicurezza
LDR Tono f2000 , Tono pc2000 & Tono ppc2000 User’s Manual – 1.0 ITALIANO Grazie per aver scelto Luci della Ribalta srl. Speriamo che i nostri prodotti e servizi soddisfino le vostre esigenze, ma se così non fosse vi preghiamo di contattarci direttamente per aiutarci ad offrire a voi ed a tutti i nostri clienti un servizio sempre migliore. Il prodotto che avete acquistato è stato fabbricato con il massimo della cura e con componenti di elevata qualità. Nel caso in cui, per ragioni indipendenti dalla ... -
Seite 8: Controllo Del Contenuto Dell'imballo
LDR Tono f2000 , Tono pc2000 & Tono ppc2000 User’s Manual – 1.0 * l’installazione di questo prodotto deve essere effettuata esclusivamente da personale qualificato in conformità con le specifiche norme di sicurezza e protezione della persona in vigore nel paese in cui il prodotto viene utilizzato. 1. CONTROLLO DEL CONTENUTO DELL’IMBALLO Controllate che l’imballo contenga i seguenti articoli: a. illuminatore nel modello acquistato ... -
Seite 9: Regolazione Del Porta-Lampada
LDR Tono f2000 , Tono pc2000 & Tono ppc2000 User’s Manual – 1.0 5. REGOLAZIONE DEL PORTA‐LAMPADA Questo prodotto è dotato di un doppio microinterruttore di sicurezza che scollega l’alimentazione all’apertura del carrello porta‐lampada. Il porta‐lampada è settato di serie per l'uso con lampada CP55 o CP75 2000W G22. Per l'uso con lampade CP91 (2500W) o CP92 (2000W) procedete come segue: 1. Svitate le viti di fissaggio A del portalampada (1) 2. Svitate i due supporti in metallo B e rimuoveteli (1) 3. Riutilizzando le viti A riavvitate ora il portalampada nei fori sulla base in lamiera C (2) ... -
Seite 10: Pulizia E Manutenzione
LDR Tono f2000 , Tono pc2000 & Tono ppc2000 User’s Manual – 1.0 • Per un corretto cablaggio, si faccia riferimento all'etichetta fissata all'estremità del cavo di alimentazione o a quanto qui di seguito indicato: I trefoli del cavo di alimentazione utilizzano il seguente codice‐colore terra: giallo/verde ‐ neutro: blu ‐ fase: marrone Nel caso in cui questi colori non corrispondano ai poli della vostra spina, procedete come segue: • Il trefolo verde o giallo/verde deve essere collegato al polo contrassegnato dalla lettera E, o dal simbolo ... -
Seite 11: Wichtige Sicherheitshinweise
LDR Tono f2000 , Tono pc2000 & Tono ppc2000 User’s Manual – 1.0 DEUTSCH Herzlichen Dank, daß Sie sich für Luci della Ribalta entschieden haben. Wir hoffen, daß unser Produkt und unser Service Ihren Ansprüchen gerecht. Sollte dies einmal nicht der Fall sein, so bitten wir Sie, uns direkt anzusprechen, und somit uns zu helfen, Ihnen und unseren weiteren Kunden eine immer bessere Qualität anbieten zu können. Das Gerät, das Sie gekauft haben, wurde mit äußerster Sorgfalt und aus ausgewählten Einzelteilen hergestellt. Sollten Sie es, aus Gründen, die sich unserer Macht entziehen, beschädigt erhalten haben, so bitten wir Sie, sich mit dem Verkäufer in Verbindung zu setzen, der Ihnen das Gerät geliefert hat. Sie können unser vorgefertigtes Formular am Ende dieses Handbuch benutzen. Unsere Garantie auf Struktur‐ und Konstruktionsmängel besteht ein Jahr ab Kaufsdatum des Produktes. Wir bitten Sie daher, uns bei Beanstandungen einen Kaufnachweis vorzulegen. Die Beachtung der nachfolgend aufgeführten ... -
Seite 12: Gewicht Und Abmessungen
LDR Tono f2000 , Tono pc2000 & Tono ppc2000 User’s Manual – 1.0 c. Metallschutzgitter, 245x245mm, montiert Bei nicht vollständiger Lieferung, setzen Sie sich bitte mit unserem Verkäufer in Verbindung 2. GEWICHT UND ABMESSUNGEN Tono f2000 plus Tono pc2000 + ppc2000 plus Nettogewicht: 9 kg Nettogewicht: 10,3 kg Bruttogewicht: 11,6 kg Bruttogewicht: 12,9 kg Abmessungen der Einpackung: 56x40x45h cm Abmessungen der Einpackung: 56x40x45h cm 3. VORSICHT ... -
Seite 13: Einsetzen Bzw. Austausch Der Lampe
LDR Tono f2000 , Tono pc2000 & Tono ppc2000 User’s Manual – 1.0 Stellen Sie den Lampensockel auf die Löcher in der Metallplatte C und ziehen Sie die Schrauben A fest (2) 6. EINSETZEN bzw AUSTAUSCH DER LAMPE • Vor dem Einsetzen bzw. Austausch der Lampe Netzspannung ausschalten und Lampe sowie Scheinwerfer abkühlen lassen • Schützen Sie die Lampe von Schrammen und Kratzen. Setzen Sie keine Lampe ein, die Risse aufweist ... -
Seite 14: Reinigung Und Wartung
LDR Tono f2000 , Tono pc2000 & Tono ppc2000 User’s Manual – 1.0 9. REINIGUNG UND WARTUNG Zur optimalen Funktion des Gerätes empfehlen wir eine Periodische Wartung bei kaltem und vom Netz getrennten Gerät. • reinigen Sie alle reflektierenden Teile des Geräts wie Spiegel, Reflektoren oder Linsen. Falls nötig, öffnen Sie das Gerät. • kontrollieren Sie Lampe, Splitterschutz und Linse, und ersetzen Sie die beschädigte Teile. • reinigen Sie die Lüftungskanäle des Lampengehäuses bzw. (wo vorhanden) den Lüfter, um eine normale Luftzirkulation zu gewährleisten. • überprüfen Sie die interne und externe Verkabelung und ersetzen Sie jegliches durch Hitze oder mechanische Beanspruchung beschädigte Kabel. 10. ERSATZTEILE Alle Einzelteile sind als Ersatzteile erhältlich. Im Fall einer Bestellung Setzen Sie sich bitte mit Ihrem LDR Vertreter in Verbindung. 11. GARANTIE Unsere Garantie auf Struktur‐ und Konstruktionsmängel besteht ein Jahr ab Kaufsdatum des Produktes. Luci della Ribalta srl behält sich das Recht vor, jegliche Veränderung dieser Publikation ohne vorherige Ankündigung vorzunehmen. Luci della Ribalta srl, Via Berna 14, 46042 Castel Goffredo (MN) Italy Tel. +39 0376 771 777 – fax +39 0376 772 140 – email info@ldr.it – web www.ldr.it ... -
Seite 15: Importantes Normas De Seguridad
LDR Tono f2000 , Tono pc2000 & Tono ppc2000 User’s Manual – 1.0 ESPAÑOL Gracias por haber elegido Luci della Ribalta srl. Esperamos que nuestros productos y servicios satisfagan sus necesidades, de no ser así les agradeceríamos contacten directamente con nuestra empresa para ayudarnos a ofrecer a todos nuestros clientes una mayor y mejor calidad. El producto que Ud. ha comprado se ha realizado con el máximo cuidado y los mejores componentes. Si por cualquier razón ajena a nuestro control lo ha recibido en mal estado, rogamos contacte con el proveedor que lo ha suministrado. Si así sucediera, le adjuntamos al final de este manual un cuestionario, para que nos sea remitido debidamente cumplimentado adjuntando también la copia de la factura. Antes de instalar y utilizar este aparato eléctrico le rogamos lea con atención este manual Las instrucciones que les exponemos más abajo aseguran el uso del producto de forma correcta. La falta de aplicación de la normas de instalación, funcionamiento, mantenimiento y seguridad aquí indicadas y de las normas generales aplicables a este tipo de productos podría ser causa de un mal funcionamiento del aparato o de un rendimiento distinto de lo declarado por el fabricante. En ningún caso Luci della Ribalta srl será responsable de cualquier tipo de daños, directos ó indirectos, accidentales, específicos, y en ... -
Seite 16: Inspección Del Embalaje
LDR Tono f2000 , Tono pc2000 & Tono ppc2000 User’s Manual – 1.0 2. INSPECCIÓN DEL EMBALAJE Comprueben que el embalaje contenga los siguientes articulos: a. equipo de modelo elegido b. porta‐filtros en metal, 245x245mm, montado c. rejilla de protección en metal, 245x245mm, montada En caso de falta de uno o mas artículos les rogamos contacten directamente con la compañía que les suministró el equipo. 3. PESO Y DIMENSIONES ... -
Seite 17: Instalación O Sustitución De La Lámpara
LDR Tono f2000 , Tono pc2000 & Tono ppc2000 User’s Manual – 1.0 1. Aflojen los tornillos A que bloquean el casquillo al soporte (1) 2. Aflojen y quiten los distanciadores en metal (1) 3. Vuelvan a remontar el casquillo al soporte utilizzando los mismos tornillos C (2) 7. INSTALACIÓN O SUSTITUCIÓN DE LA LÁMPARA • asegúrense que el aparato esté frio y desconectado de la alimentación • en caso de sustitución utilicen una adecuada protección térmica de las manos (p.e. guantes) por si acaso la lámpara estuviése todavía caliente • protejan la lámpara de posibles daños o arañazos. No instalen o utilicen lámparas que presenten ... -
Seite 18: Limpieza Y Mantenimiento
LDR Tono f2000 , Tono pc2000 & Tono ppc2000 User’s Manual – 1.0 En el caso que estos colores no correspondan a las conexiones de su enchufe, consulten por favor con las siguientes indicaciones: • conecten el conductor verde o amarillo/verde a la conexión marcada por la letra E o por el simbolo o por el color verde o amarillo/verde • conecten el conductor azul a la conexión marcada por la letra N o por el color negro • conecten el conductor marrón a la conexión marcada por la letra L o por el color rojo • antes de instalar definitivamente el aparato conectenlo a una red protegida por fusibles para averiguar que la lámpara funcione correctamente. • Protegan cada aparato con un fusible adecuado a la potencia de la lámpara. Así mismo en el caso de alimentación del aparto por una unidad dimmer, asegúrense que este está equipada con fusibles de protección adecuados. ... -
Seite 19: Ldr Conformity Certificate - Certificato Di Conformità - Konformitätserklärung - Certificado De Conformidad
P .iva 01815640204 c.iso IT01815640204 Luci della Ribalta srl, Via Berna 14, 46042 Castel Goffredo MN Italy - tel +39 0376 771777 - web www.ldr.it - email info@ldr.it IT/015/MN/11 VAT registration # It01815640204 - REA MN 198438 - Authorized Exporter #... -
Seite 20: Complaint Form - Modulo Di Reclamo - Reklamationsformular - Hoja De Reclamaciones
modulo di reclamo ‐ complaint form Reklamationsformular ‐ formulaire de réclamation ‐ hoja de reclamaciones fax: +39 0376 772140 Azienda ed Indirizzo ‐ Company's name and address ‐ Firmenname und Addresse ‐ Nom et adresse ‐ Nombre y direcciòn _______________________________________________________________________________________________________ _______________________________________________________________________________________________________ Nome del rivenditore da cui il prodotto è stato acquistato ‐ Name of the dealer where you have purchased the product ‐ Namen der Firma, die Ihnen das Produkt verkauft hat ‐ Nom de la société qui vous a vendu ce produit ‐ Nombre de la compañia donde han comprado el producto: ____________________________________________________________________________________________________ ® 10901000 Tono f2000 plus Prodotto difettoso ® 10902000 Tono pc2000 plus Faulty product ® 10902001 Tono pc2000 plus white Defekte s Produkt ® 10902100 Tono ppc2000 clear lens Produit défectueux Producto defectuoso Descrizione del problema /Problem found/Beschreibung des Defekts/Description du défaut/Descripciòn del problema ________________________________________________________________________________________________________ ________________________________________________________________________________________________________ ________________________________________________________________________________________________________ ________________________________________________________________________________________________________ Data d'acquisto ‐ Date of purchase ‐ Kaufdatum ‐ Date de l'achat ‐ Fecha de compra ________________________ Si prega di allegare prova d'acquisto ‐ Please attach copy of purchase invoice ‐ Bitte Kaufnachweis beilegen ‐ Veuillez joindre une quittance d'achat ‐ Les rogamos incluyan lcopia de la factura de compra. -
Seite 21: Weee Directive - Direttiva Raee - Weee Richtlinie - Directiva Raee
local de escoamento de residuos, ou a loja na qual efectuou a compra. Richtlinie 2002/96/EU (Elektro- und Elektronik- Altgeräte - WEEE): Benutzerinformationen. Dieses Produkt entspricht Richtlinie WEEE-symbolet (Waste Electrical 2002/96/EU. Das Symbol des auf dem Gerät Electronic Equipment). dargestellten, durchgestrichenen Korbes gibt an, dass Bruken av WEEE-symbolet indikerer at dette Produkt Ende... - Seite 22 Luci della Ribalta srl, Via Berna 14, 46042 Castel Goffredo mn Italy. tel +39 0376 771 777 ‐ fax +39 0376 772 140 ‐ email info@ldr.it...
