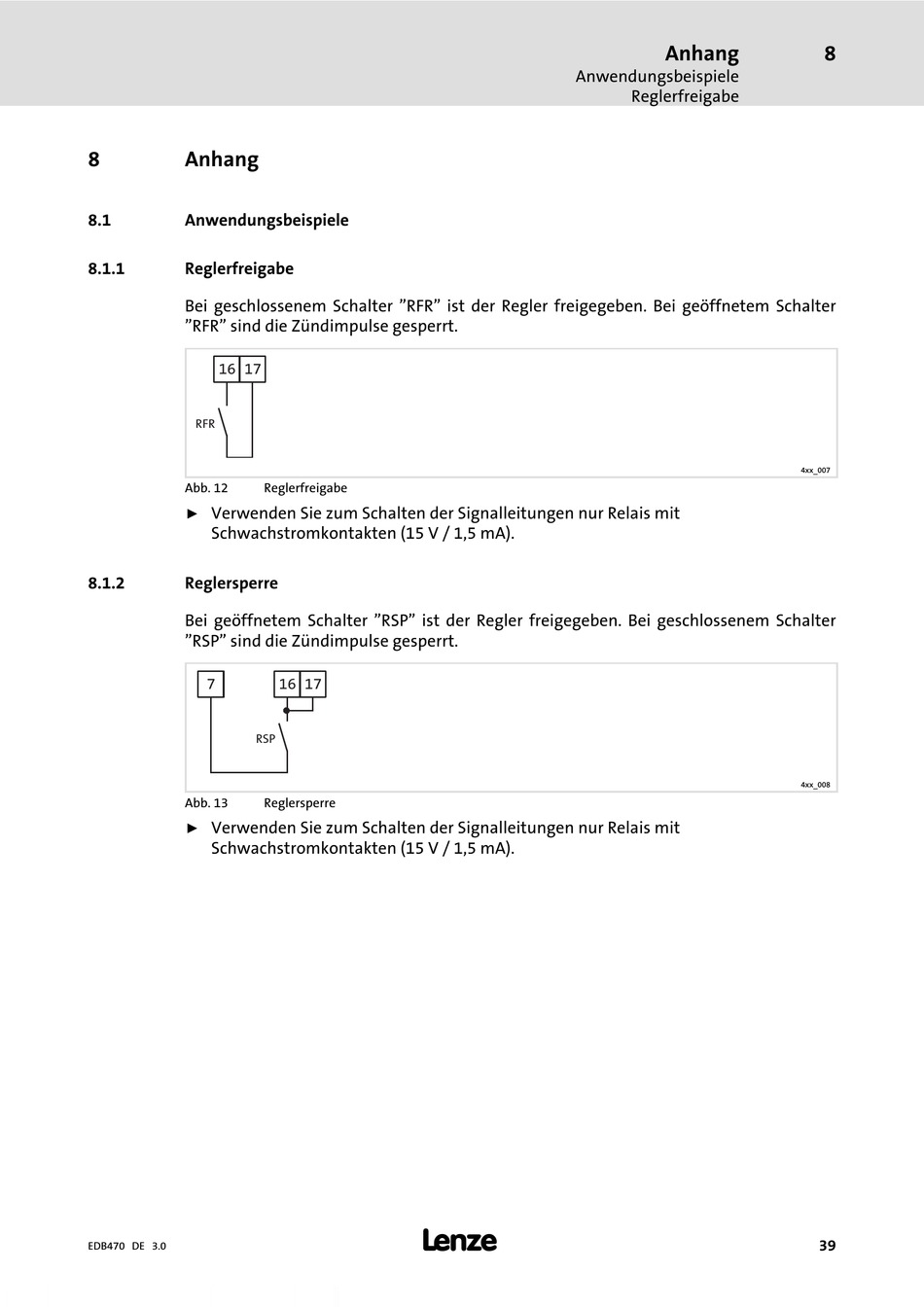

8

Anhang

8.1

Anwendungsbeispiele

8.1.1

Reglerfreigabe

Bei geschlossenem Schalter "RFR" ist der Regler freigegeben. Bei geöffnetem Schalter
"RFR" sind die Zündimpulse gesperrt.
16 17
RFR
Abb. 12
Verwenden Sie zum Schalten der Signalleitungen nur Relais mit
ƒ
Schwachstromkontakten (15 V / 1,5 mA).
8.1.2

Reglersperre

Bei geöffnetem Schalter "RSP" ist der Regler freigegeben. Bei geschlossenem Schalter
"RSP" sind die Zündimpulse gesperrt.
7
RSP
Abb. 13
Verwenden Sie zum Schalten der Signalleitungen nur Relais mit
ƒ
Schwachstromkontakten (15 V / 1,5 mA).
EDB470 DE 3.0
Reglerfreigabe
16 17
Reglersperre
l
Anhang
Anwendungsbeispiele
Reglerfreigabe
8
4xx_007
4xx_008
39
