5.5.3 Feldanschluss ohne Mittelpunktleiter über Transformator
PE L1 L2
L
K
PE L1
L2

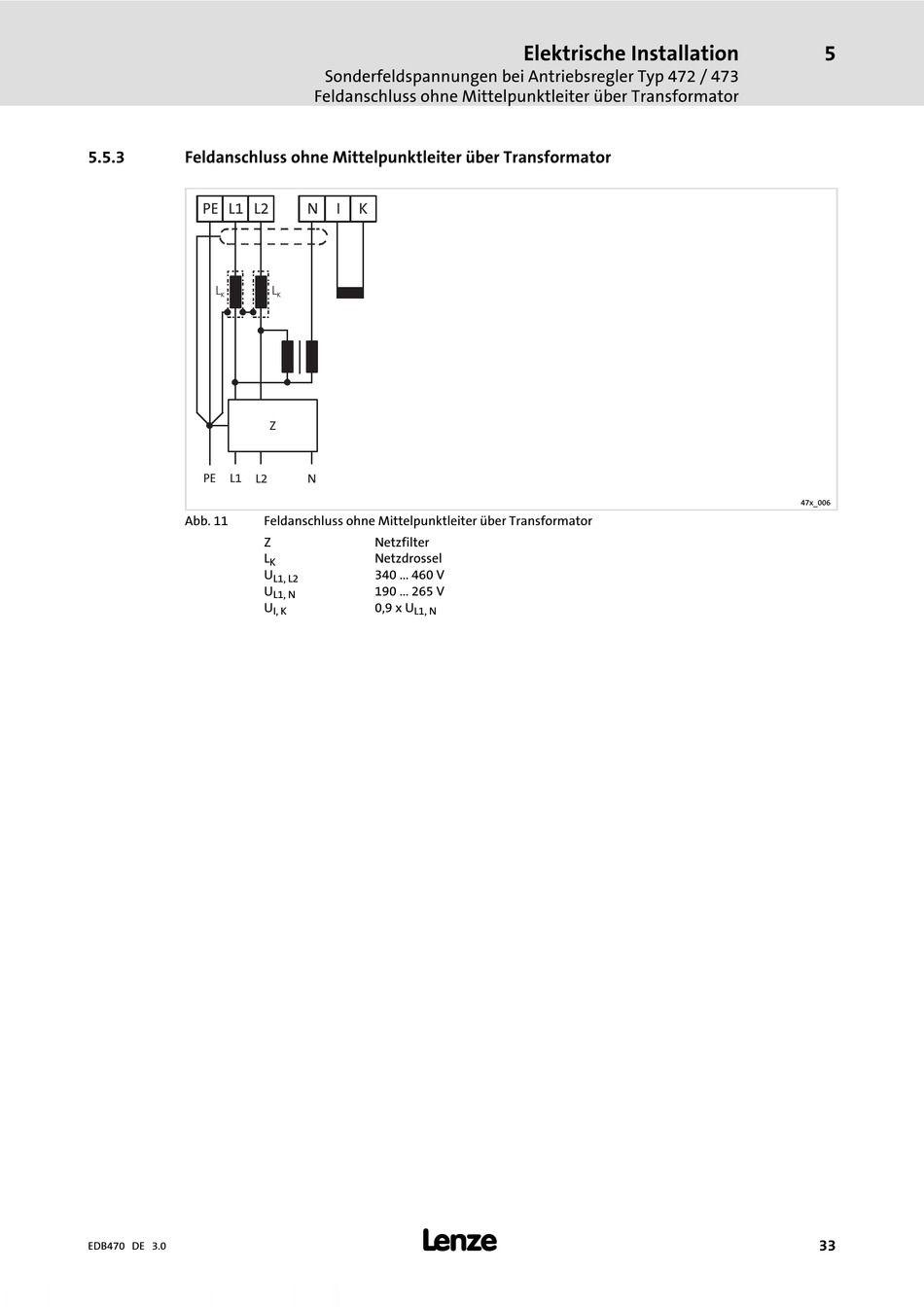

Abb. 11
EDB470 DE 3.0
Sonderfeldspannungen bei Antriebsregler Typ 472 / 473
Feldanschluss ohne Mittelpunktleiter über Transformator
N I K
L
K
Z
N
Feldanschluss ohne Mittelpunktleiter über Transformator
Z Netzfilter
L Netzdrossel
K
U 340 ... 460 V
L1, L2
U 190 ... 265 V
L1, N
U 0,9 x U
I, K L1, N
l
