8 Anhang
Zubehör

Netzdrosseln

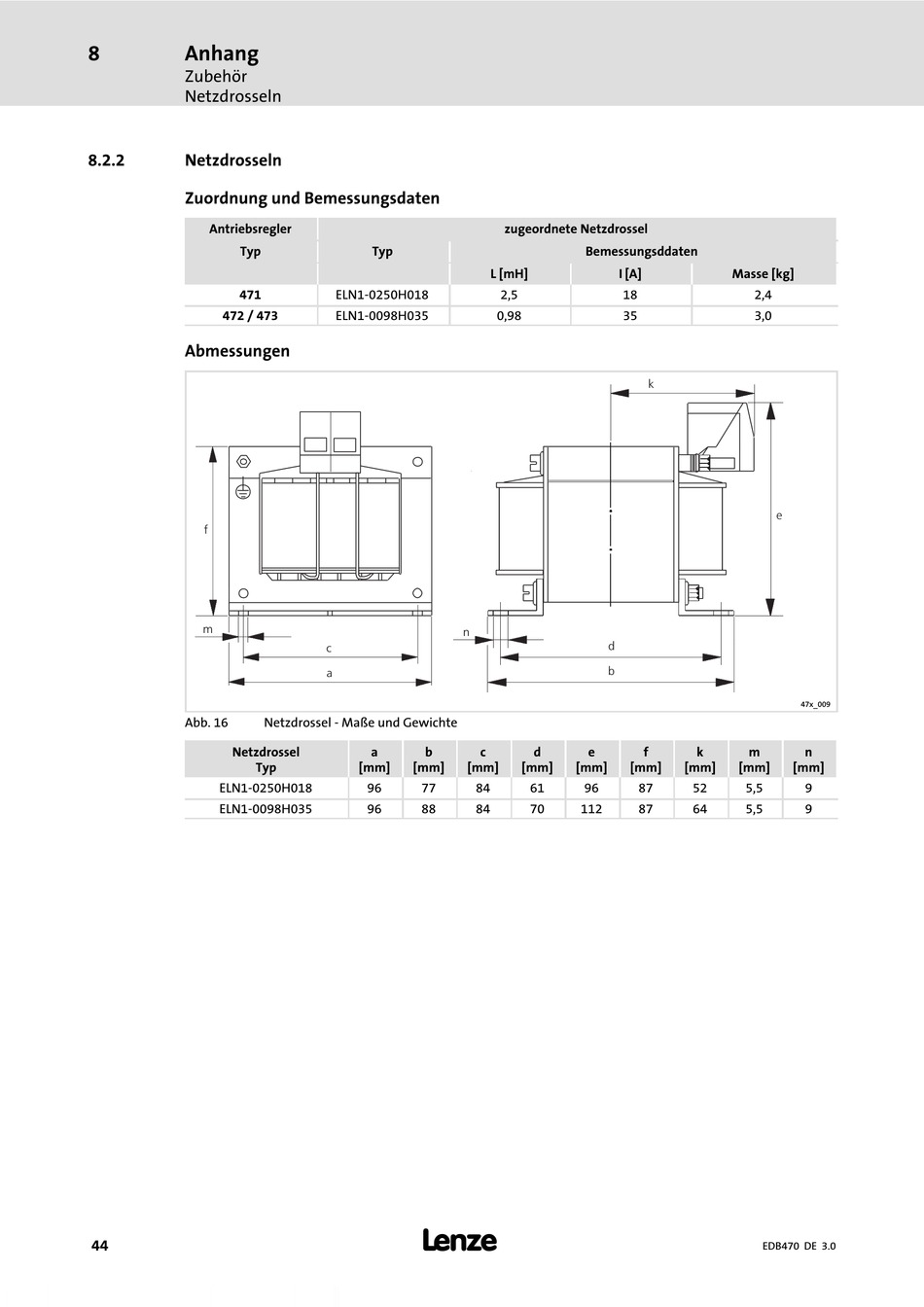

8.2.2 Netzdrosseln
Zuordnung und Bemessungsdaten
Antriebsregler
Typ
471
472 / 473
Abmessungen
f
m
Abb. 16
Netzdrossel
Typ
ELN1−0250H018
ELN1−0098H035
44
Typ
ELN1−0250H018
ELN1−0098H035
c
a
Netzdrossel − Maße und Gewichte
a b
[mm] [mm]
96 77
96 88
l
zugeordnete Netzdrossel
Bemessungsddaten
L [mH] I [A]
2,5 18
0,98 35
n
d
b
c d e
[mm] [mm] [mm] [mm]
84 61 96
84 70 112
Masse [kg]
2,4
3,0
k
e
47x_009
f k m n
[mm] [mm] [mm]
87 52 5,5 9
87 64 5,5 9
EDB470 DE 3.0
