Nachstellung Des Mikroschalters (Pro Bremse) - Haacon C1-160 Betriebsanleitung

Montage und Inbetriebnahme
4.1.3.3

Nachstellung des Mikroschalters (pro Bremse)

Warnung!
•
Überprüfen Sie erneut die Einstellung wie im Abschnitt „4.1.3.2 Überprüfung der
Mikroschaltereinstellung" beschrieben.
•
Sollte der Wechsel von Signal EIN auf Signal AUS nicht ordnungsgemäß
funktionieren, wiederholen Sie die Nachstellung des Mikroschalters.
05.09.2011 Rev. 01
Verlust der Bremswirkung!
Vor der Nachstellung des Mikroschalters, ist die Last gegen
unbeabsichtigtes Verfahren mechanisch zu sichern und die Bremse
lastfrei zu machen!
Die Einstellung erfolgt bei angebauter spannungsloser Bremse und
eingestelltem Luftspalt X.

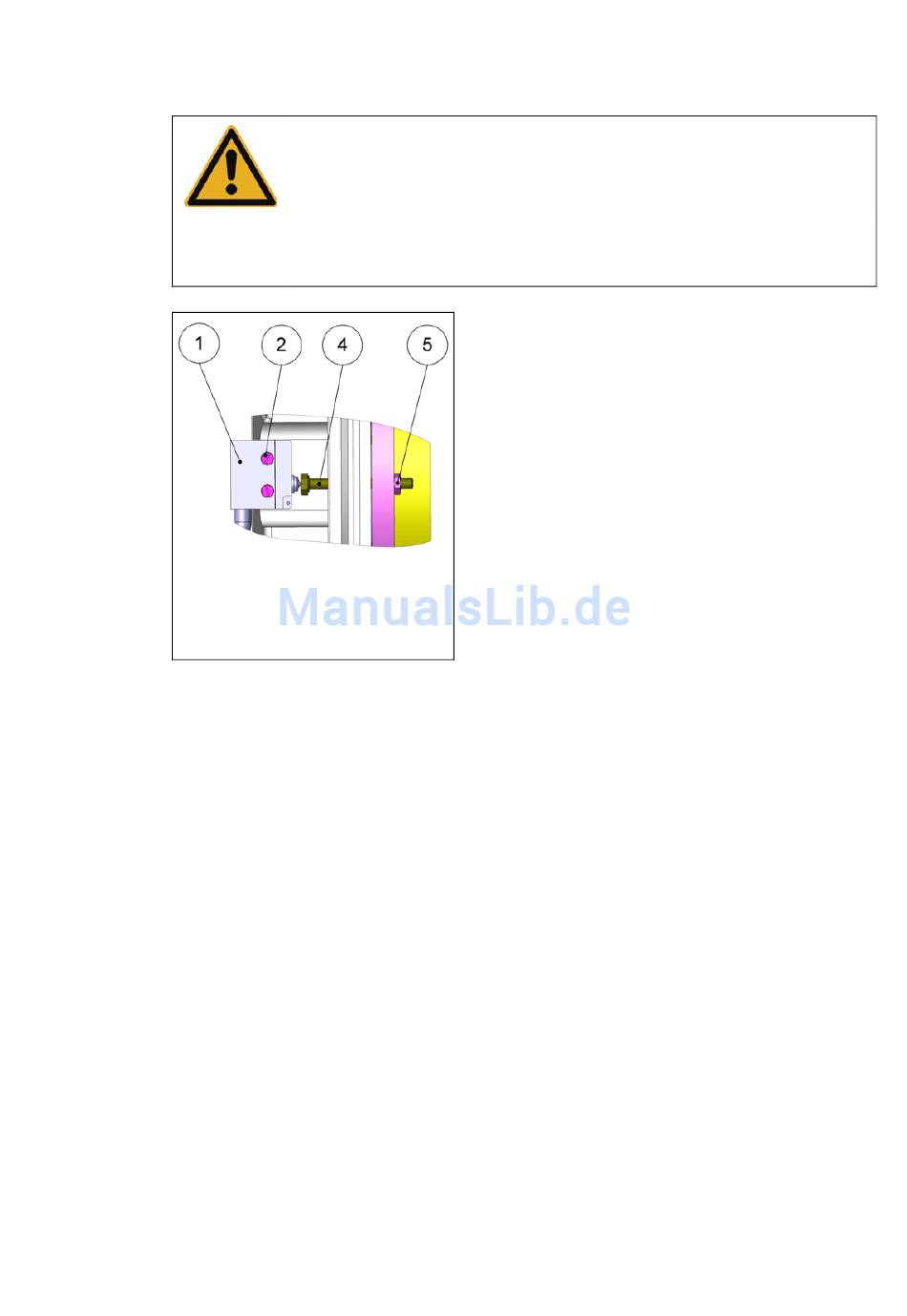

Lösen Sie die Sechskantmutter (5).
Drehen Sie die Sechskantschraube (4) in
Richtung Mikroschalter (1), bis zur Anlage des
Mikroschalterstössels.
Schließen Sie das Messgerät an Klemme 1 und 4
(Schließer) des Mikroschalters an.
Drehen Sie die Sechskantschraube (4) in
Richtung Mikroschalter (1), bis der Schließer
geschlossen ist (Signal EIN).
Drehen Sie die Sechskantschraube (4) zurück,
bis der Schließer wieder öffnet (Signal AUS).
Kontern Sie die Sechskantschraube (4) mit der
Sechskantmutter (5).
COMBISTOP Typ 38.DDN/DDH Seite 18
