Lüfter- Und Kühlkörperbaugruppe; Entfernen Der Lüfter- Und Kühlkörperbaugruppe - Dell Alienware X16 R1 Servicehandbuch

Schritte
1. Richten Sie die Schraubenbohrung des microSD-Kartenlesers an der Schraubenbohrung der Bildschirmkabelhalterung aus.
2. Bringen Sie die Schraube (M1.6x3) zur Befestigung des microSD-Kartenlesers an der Bildschirmkabelhalterung wieder an.
3. Drehen Sie die Bildschirmkabelhalterung um 180 Grad, sodass der microSD-Kartenleser am Steckplatz des microSD-Kartenlesers auf
der Handballenstützen- und Tastaturbaugruppe ausgerichtet ist.
4. Bringen Sie die vier Schrauben (M1.6x3) wieder an, mit denen der microSD-Kartenleser an der Bildschirmkabelhalterung befestigt wird.
5. Schließen Sie das Bildschirmkabel an den Anschluss auf der Hauptplatine an.
6. Schließen Sie das Kabel des microSD-Kartenlesers an den Anschluss auf der Hauptplatine an und schließen Sie die Verriegelung, um
das Kabel zu befestigen.
7. Richten Sie die Schraubenbohrung der Bildschirmkabelhalterung an der Schraubenbohrung in der Handballenstützen- und
Tastaturbaugruppe aus.

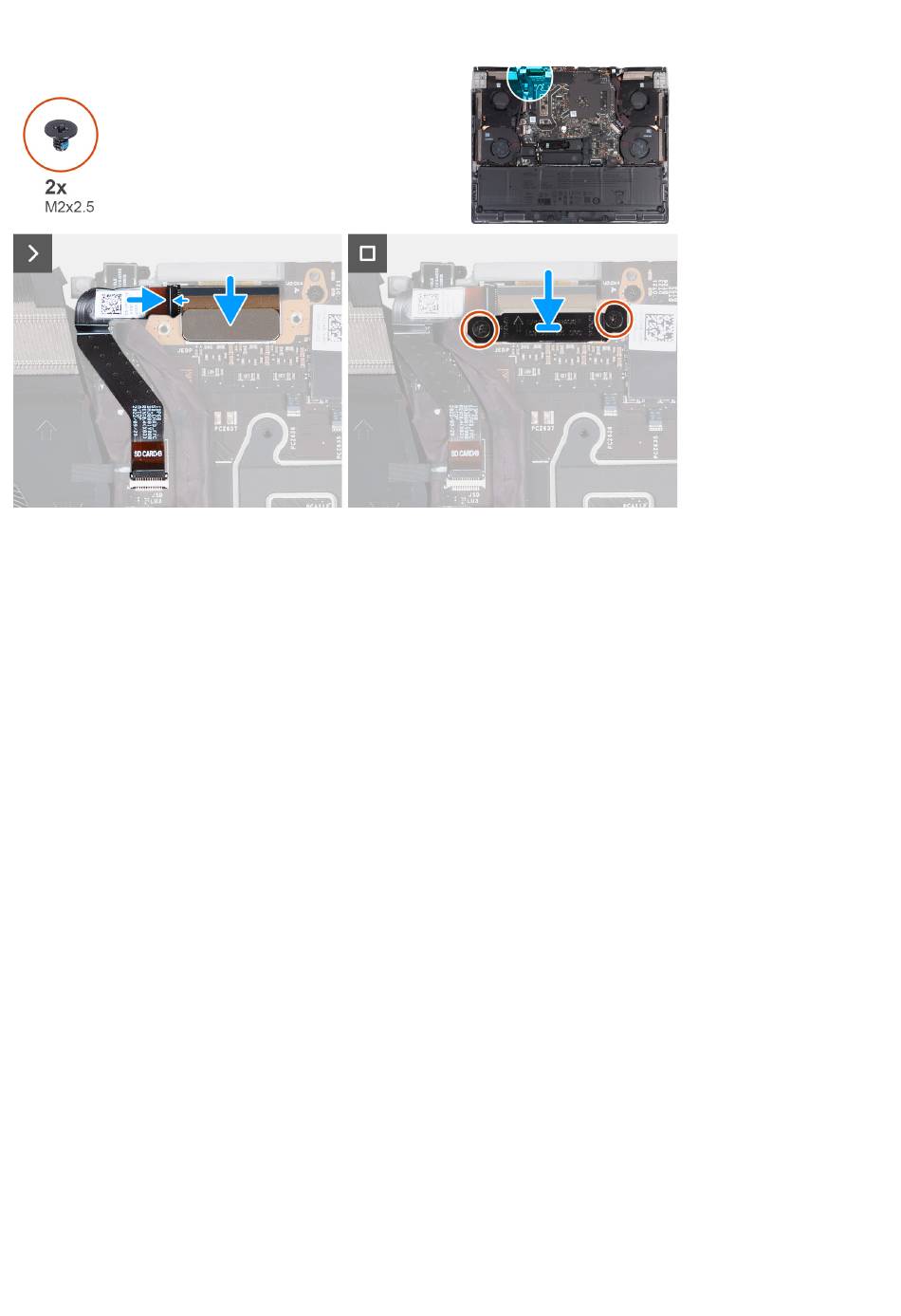

8. Bringen Sie die zwei Schrauben (M2x2.5) zur Befestigung der Bildschirmkabelhalterung an der Handballenstützen- und
Tastaturbaugruppe wieder an.
Nächste Schritte
1. Installieren Sie die hintere
2. Bringen Sie die Bodenabdeckung
3. Befolgen Sie die Anweisungen unter
Lüfter- und Kühlkörperbaugruppe
Entfernen der Lüfter- und Kühlkörperbaugruppe
Voraussetzungen
1. Befolgen Sie die Anweisungen unter
2. Entfernen Sie die Bodenabdeckung.
3. Entfernen Sie die Batterie.
4. Entfernen Sie die Wireless-Karte.
5. Entfernen Sie das 2230-Solid-State-Laufwerk
6. Entfernen Sie den Prozessorlüfter.
