ANMERKUNG: Legen Sie den Computer auf einer weichen und sauberen Oberfläche ab, um ein Verkratzen des Bildschirms zu
vermeiden.
Schritte

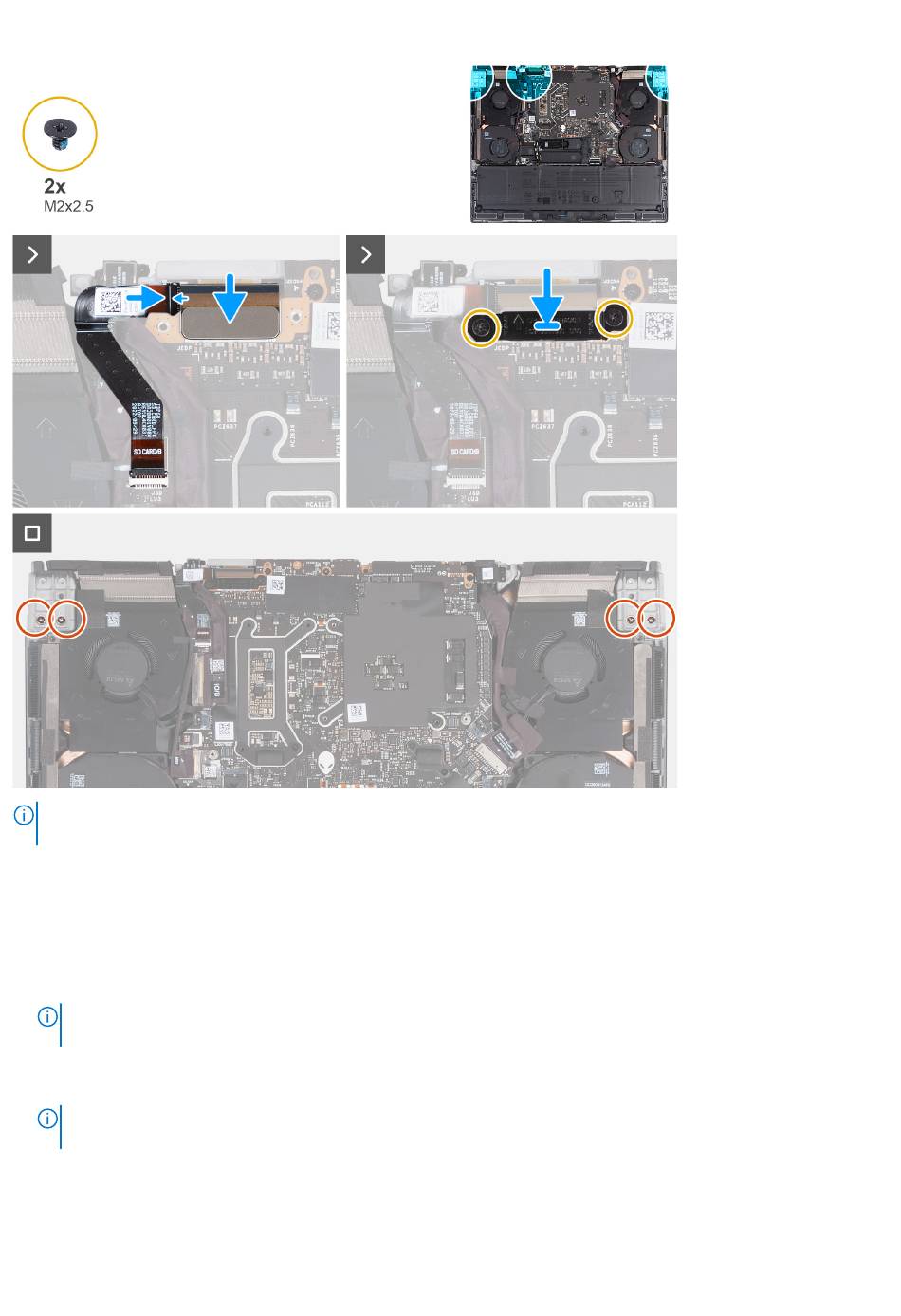

1. Richten Sie die Schraubenbohrungen der Bildschirmbaugruppe auf die Schraubenbohrungen der Handballenstützen- und
Tastaturbaugruppe aus.
2. Schieben Sie das Bildschirmkabel vorsichtig durch den Kunststoffstreifen zwischen der Handballenstützen- und Tastaturbaugruppe
und der hinteren E/A-Abdeckung.
3. Führen Sie das Bildschirmkabel durch den Schlitz auf der anderen Seite der hinteren E/A-Abdeckung.
ANMERKUNG: Das Bildschirmkabel muss unter der hinteren E/A-Abdeckung verlegt werden, damit die Bildschirmbaugruppe
ordnungsgemäß eingebaut werden kann. Andernfalls wird das Bildschirmkabel beschädigt.
4. Bringen Sie die vier Schrauben (M2.5x4) zur Befestigung des linken und des rechten Bildschirmscharniers an der Oberseite der
Handballenstützen- und Tastaturbaugruppe wieder an.
ANMERKUNG: Wenn der Bildschirm nicht vollständig geschlossen ist, können Sie die Bildschirmkabelhalterung nicht
ordnungsgemäß installieren.
5. Schieben Sie die Bildschirmkabelhalterung, sodass die Dreiecksmarkierung auf dem Bildschirmkabel mit der Dreiecksmarkierung auf der
Bildschirmkabelhalterung übereinstimmt.
6. Führen Sie das Bildschirmkabel von der Unterseite der Bildschirmkabelhalterung in die Öffnung neben der Dreiecksmarkierung.
