PCI 5DC IW / PCI 6DC IW / QCI 6DC IW
Installation
Med högtalarkablarna anslutna till ramen och monteringsfästena förvarade kan
ramen nu installeras i väggen.

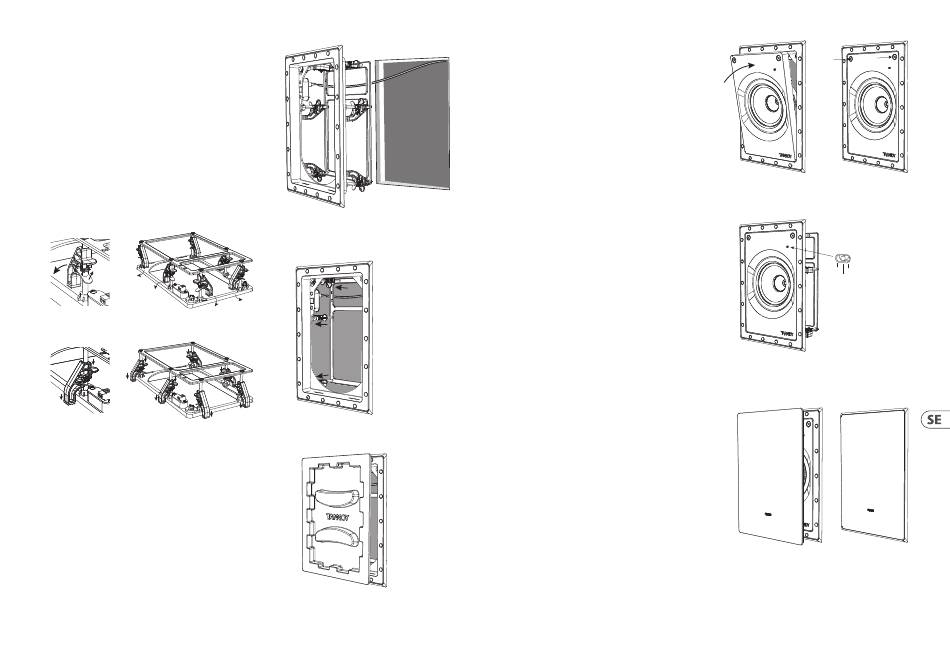

1. Tryck försiktigt in ramen i väggöppningen och se till att inte klämma in eller
klämma i högtalarkablarna (fig. 8).
2. Nå inuti ramen och vrid fästklämmorna till "Klämning" -läget, där de kan utöva
en klämkraft på baksidan av öppningen (fig. 9 och 10). Tryck in ramen och dra
åt varje klämma så att ramen är fäst på plats (fig. 11).
3. Kontrollera att högtalarkablarna är fästa vid ramen eller inuti väggöppningen,
så att de inte raslar i drift eller vidrör högtalarkonen.
Fig. 9. Adjusting the Mounting Clamps from the Stowed Position
Fig. 10. Mounting Clamps moved to the Clamping Position
Målning
1. En färgmask levereras för att skydda högtalarramen från färg, damm och
skräp. Det gör att du kan måla och avsluta väggen efter installationen av
ramen.
2. Pressa in färgmasken i ramen, där den hålls på plats med magneter (bild 12).
Detta lämnas på plats medan vägg- och ramomgivningen är målad och tills
högtalaren är klar att installeras.
3. Det rekommenderas starkt att högtalarens metallperforerade galler sprutas,
eftersom detta undviker att hålen täpps igen. Om målning med pensel är det
enda alternativet, kommer flera tunna färgfärger att ge en överlägsen finish än
den som uppnås med en som appliceras för tjockt.
Fig. 8. Installing the Frame into the Wall
Fig. 11. Frame securely clamped to the Wall
Fig. 12. Adding the Paint Mask to the Frame
Installera högtalarenheten
1. När väggen och ramen är målade tar du bort färgmasken från ramen. Förvara
den på en säker plats om du behöver den igen för ommålning.
2. Håll högtalarenheten i en vinkel och montera de två utskjutande flikarna på
dess nedre kant i de två motsvarande spåren i ramen (fig. 13).
3. Luta högtalarenheten uppåt och tryck de två fästena inåt tills de klickar på
plats och fäster den i ramen.
4. Högtalaren ansluts automatiskt till högtalarkablarna när den installeras i
ramen.
5. Demontering av högtalarenheten görs genom att vrida de två fästena mindre
än ett halvt varv, sedan luta enheten ur ramen och koppla bort ledningarna.
Systemtestning
1. Slå på förstärkaren med volymkontrollen på lägsta inställning. Välj en lämplig
signalkälla och skruva upp volymen långsamt till en låg nivå. Kontrollera att
högtalaren fungerar korrekt och att den är i fas - om inte, stäng av förstärkaren
och kontrollera anslutningarna igen.
2. HF-omkopplaren har tre lägen, där 0 dB är platt. Justera efter behov för att
passa rumsläget och de akustiska förhållandena (fig. 14). (Ej tillgängligt på
QCI 6DC IW).
3. Lyssna noga för att se till att det inte finns några surr eller skaller som orsakas
av skräp eller kablar under installationen.
Installation av galler
1. Pressa in gallret i ramen, där det hålls på plats med magneter (fig. 15).
2. Ta bort gallret genom att öppna ett öppet gem eller liknande fast tråd genom
två hål nära ett hörn och dra försiktigt. Galleret är tänkt att passa tätt, så
sätt in tråden i varje hörn i tur och ordning och dra försiktigt för att undvika
snedvridning av nätet.
51
Quick Start Guide
Push
Fig. 13. Installing the Loudspeaker Assembly into the Frame
HF S witch
0 dB
+3 dB
+1.5 dB
Fig. 14. HF Switch Positions
Fig. 15. Installing the Grille
