Bedienung und Anzeige

Nach einer Netzwiederkehr befindet sich das
UMG507 immer in der ersten programmierten
Messwertanzeige.
Die Bedienung des
UMG507 erfolgt
über drei Tasten in
der Front.
In den verschiede-
nen Anzeigen haben
die Tasten unter-
schiedliche Bedeu-
tungen.
Befindet man sich in einer Messwertanzeige,
so kann mit der Taste 1 zwischen
der Messwertanzeige,
dem SELECT Mode,
dem Konfigurationsmenü CONF und
dem Programmiermenü PROG
wie in der untenstehenden Abbildung darge-
stellt, umgeschaltet werden.
Messwerte
Messwerte
Messwerte

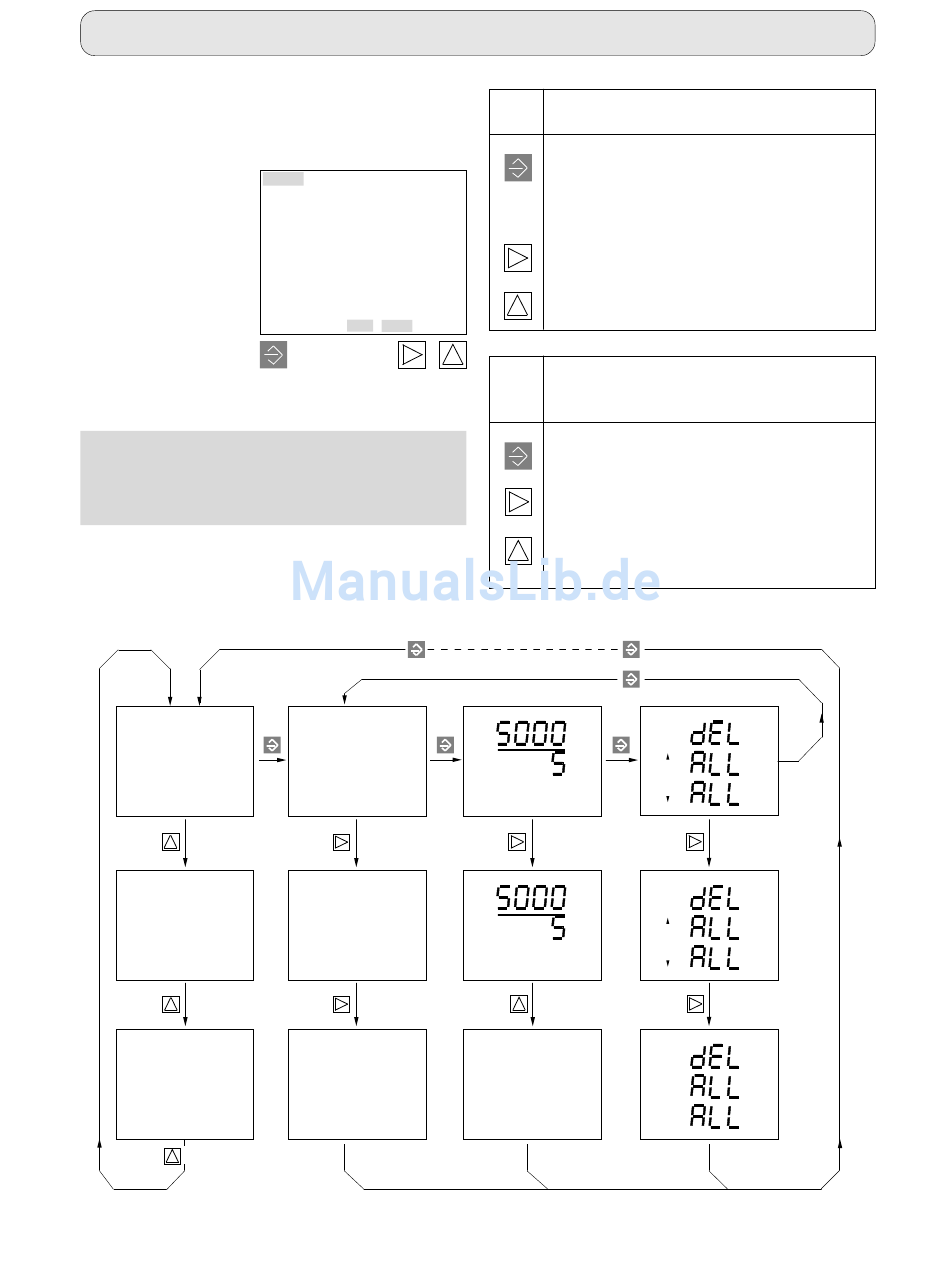

Abb. Menü-Übersicht

Bedienung

SELECT
Messwerte
PRG CONF
1 2
SELECT
Messwerte
SELECT
Messwerte
Phase auswählen
SELECT
Zusatzinformation
anzeigen
Taste kurz drücken
1
Menü wählen
2
Tafel rechts
3
Tafel aufwärts Tafel abwärts
3
Symbol EDIT aktiv
Taste kurz drücken
1
nächste Ziffer vorige Ziffer
2
Zahl * 10
3
Ziffer + 1
Taste 1 für ca. 2 Sekunden
gedrückt halten.
SELECT CT
A
A
CONF
CT
A
A
CONF
Spannungswandler,
RS485,
Ethernet,
Datum,
Freie Parameterein-
gabe (Adresse, Wert).
CONF
lang drücken
Rücksprung auf
die erste Messwert-
anzeige (Tafel)
Tafel links
lang drücken
Zahl / 10
Ziffer - 1
SELECT
PRG
PRG
Wh
VArh
PRG
