Aufbau und Funktion
Systemkomponente auf dem Transportwagen befestigen
Pos. Symbol
3
4
•
Transportstange mit Befestigungsmaterial und Geräteträger Drahtvorschubgerät montieren.
5.2.1
Zugentlastung Zwischenschlauchpaket
Sachschäden durch nicht oder unsachgemäß angebrachter Zugentlastung!
Die Zugentlastung fängt Zugkräfte auf Kabel, Stecker und Buchsen ab.
Bei nicht oder unsachgemäß angebrachter Zugentlastung können Anschlussstecker
oder -Buchsen beschädigt werden.
•
Die Befestigung muss immer auf beiden Seiten des Zwischenschlauchpaketes erfolgen!
•
Die Anschlüsse des Schlauchpaketes müssen ordnungsgemäß verriegelt werden!

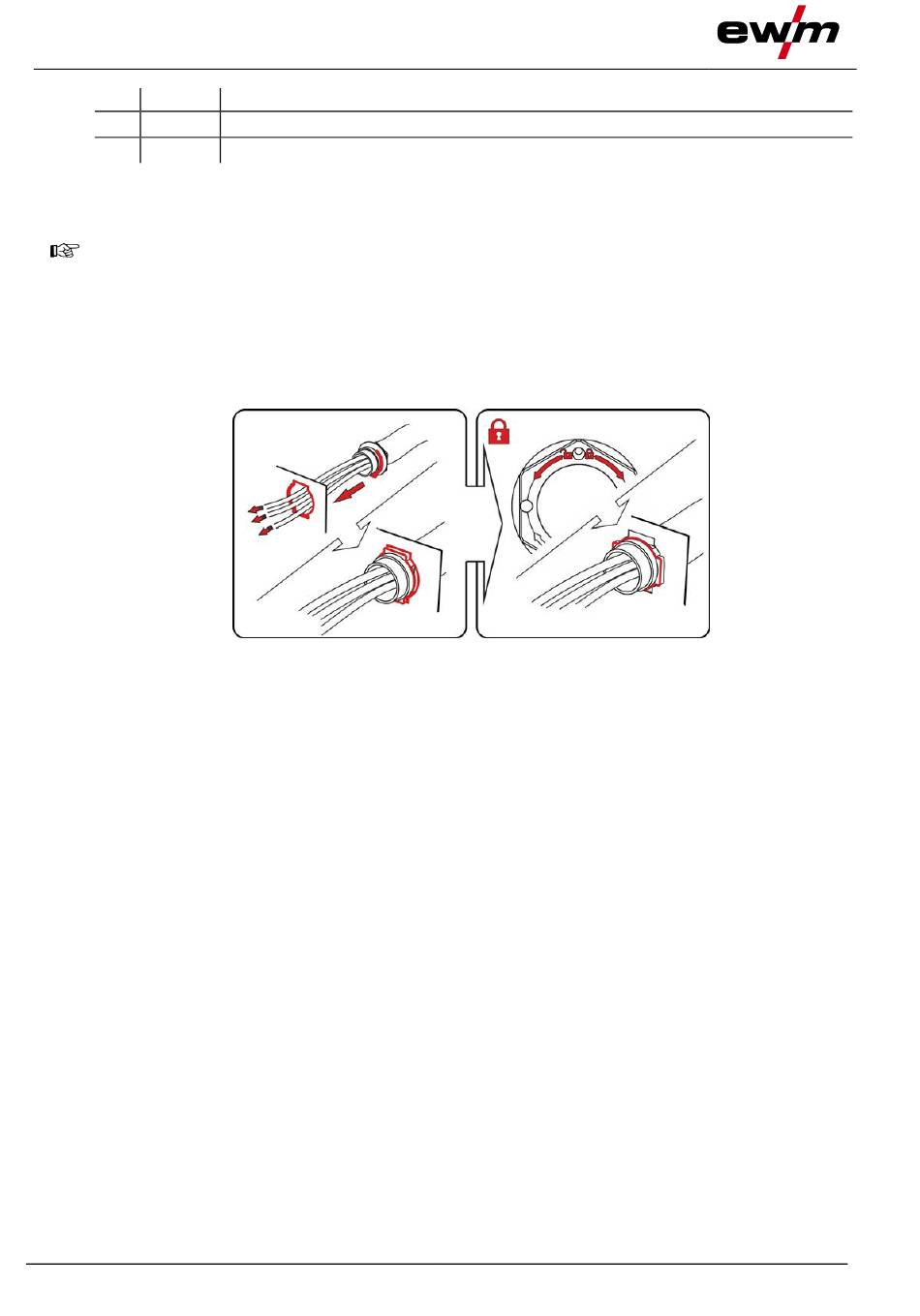

5.2.1.1
Zugentlastung verriegeln
•
Schlauchpaketende durch die Zugentlastung Zwischenschlauchpaket stecken und durch Rechtsdre-
hen verriegeln.
18
Beschreibung
0
Unterlegscheibe
Sechskantmutter
Abbildung 5-6
099-008825-EW500
13.6.2023
