5.2
Systemkomponente auf dem Transportwagen befestigen
Unfallgefahr durch Versorgungsleitungen!
Beim Transport können nicht getrennte Versorgungsleitungen (Netzleitungen, Steuerlei-
tungen, etc.) Gefahren verursachen, wie z. B. angeschlossene Geräte umkippen und
Personen schädigen!
•
Versorgungsleitungen vor dem Transport trennen!
Dieses Transportsystem ist für die Aufnahme modularer Gerätesysteme ausgelegt.
In der Standardausführung können bis zu zwei Systemkomponenten (z.B.: Stromquelle und Kühl-
modul oder ein baugleiches Modul) auf dem Transportwagen montiert werden. Die Module werden
sowohl durch geräteabhängige Befestigungswinkel als auch die höhenverstellbare Traverse auf
dem Transportwagen befestigt.
Durch den Anbau zusätzlicher Optionen können weitere Geräte bzw. Module kombiniert wer-
den > siehe Kapitel 5.1.
Pos. Symbol
1
2
•
Befestigungswinkel abschrauben.
Die weitere Verwendung der Befestigungswinkel hängt von den zu verwendeten Systemkomponenten
ab (beachte Gerätezuordnung der Befestigungswinkel BK260/BK210). Beispielhaft wird nachfolgend
die Befestigung mit den vorderen und hinteren Befestigungswinkeln BK260 dargestellt.
099-008825-EW500
13.6.2023
Beschreibung
0
Befestigungswinkel (BK210)
Untere Gerätebefestigung
Befestigungswinkel (BK260)
Untere Gerätebefestigung

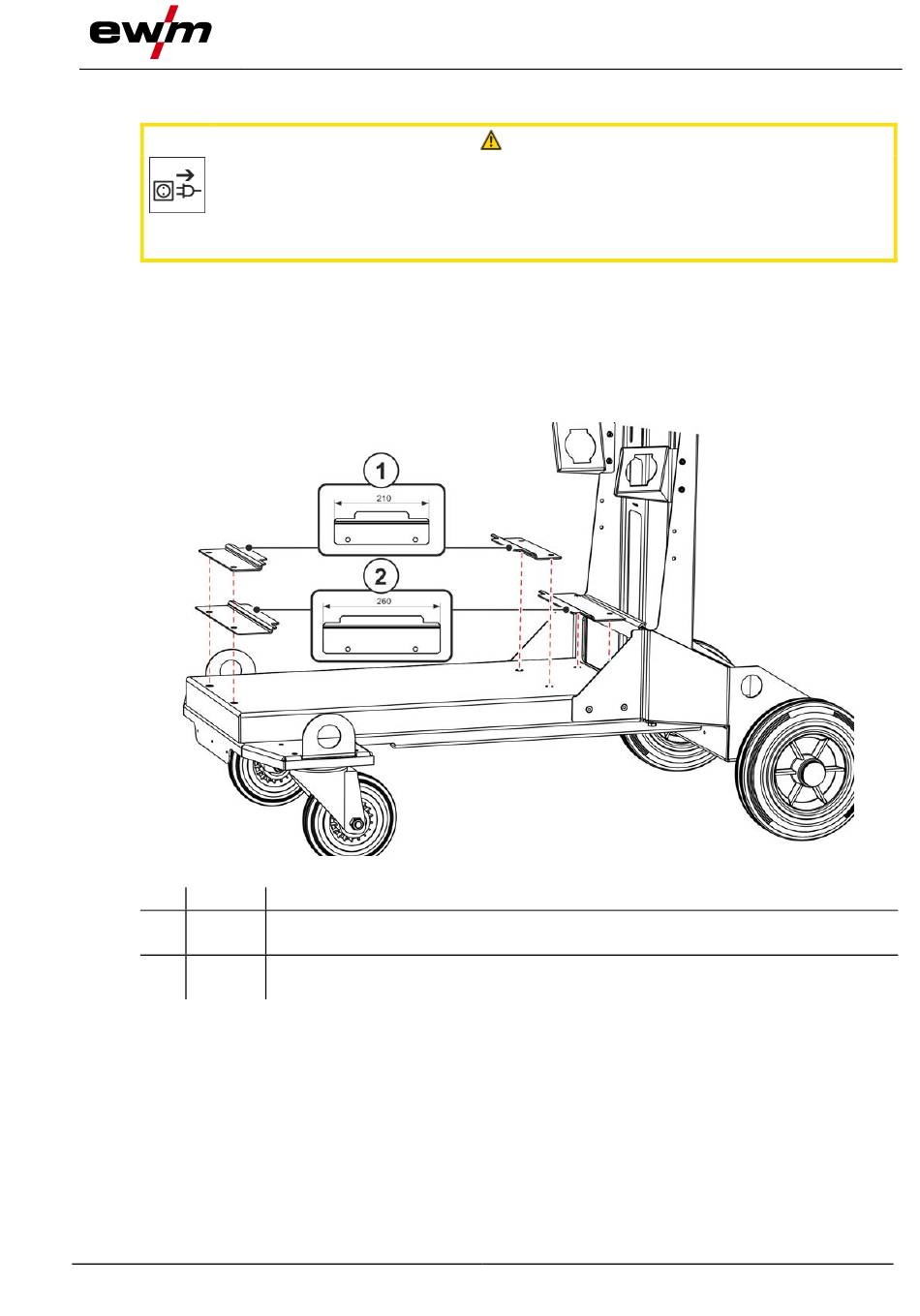

Systemkomponente auf dem Transportwagen befestigen
VORSICHT
Abbildung 5-2
Aufbau und Funktion
15
