Betriebsanleitung
Inbetriebnahme
4
Inbetriebnahme
6
1
5
2
4
3

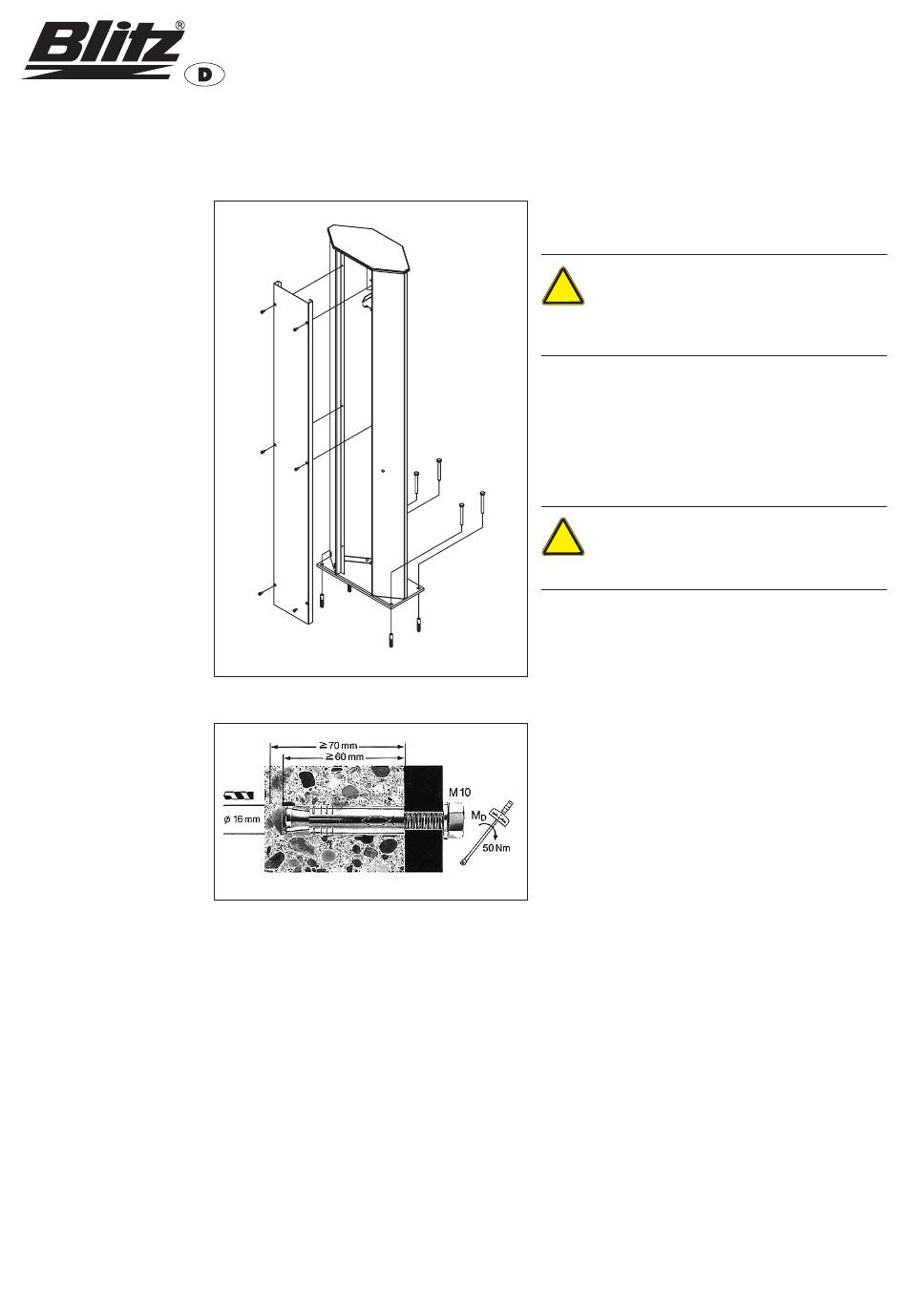

Abb. 3:
Abb. 4:
4.1
Öffnen des Standgerätes
(Abb. 3)
Vorsicht
!
Für die Befestigung des Gerätes
und für Wartungsarbeiten ist es er-
forderlich, die Rückwand vom Ge
häuse zu trennen.
Schrauben 1-6 entfernen
Rückwand entfernen
4.2
Öffnen des Wandgerätes
(Abb.1)
Vorsicht
!
Die Spannungsversorgung ist an
die Klemmen im Gerät anzuschlie-
ßen.
Gehäuse wird durch Lösen der
Schrauben 1- 4 geöffnet.
Nach dem Anschluss des Gerätes an eine Druck-
luftversorgung (pmin= 7-12 bar, pmax= 16 bar)
kann die Spannungsversorgung hergestellt werden
(230V, 50Hz). Die Funktionsbereitschaft wird durch
die Anzeige des Anfangs- Sollwertes von 2,0 bar
im LC- Display signalisiert. Die Einstellung des
Druckminderers auf 6 bar sollte überprüft werden.
Nach jedem Einschalten des Gerätes wird ein Um-
gebungsdruckausgleich durch den Befüllschlauch
vorgenommen. Deshalb darf das Gerät beim Ein-
schalten nicht an einen Reifen angeschlossen sein
(Fehlermeldung E-5).
