Bedienungsanleitung

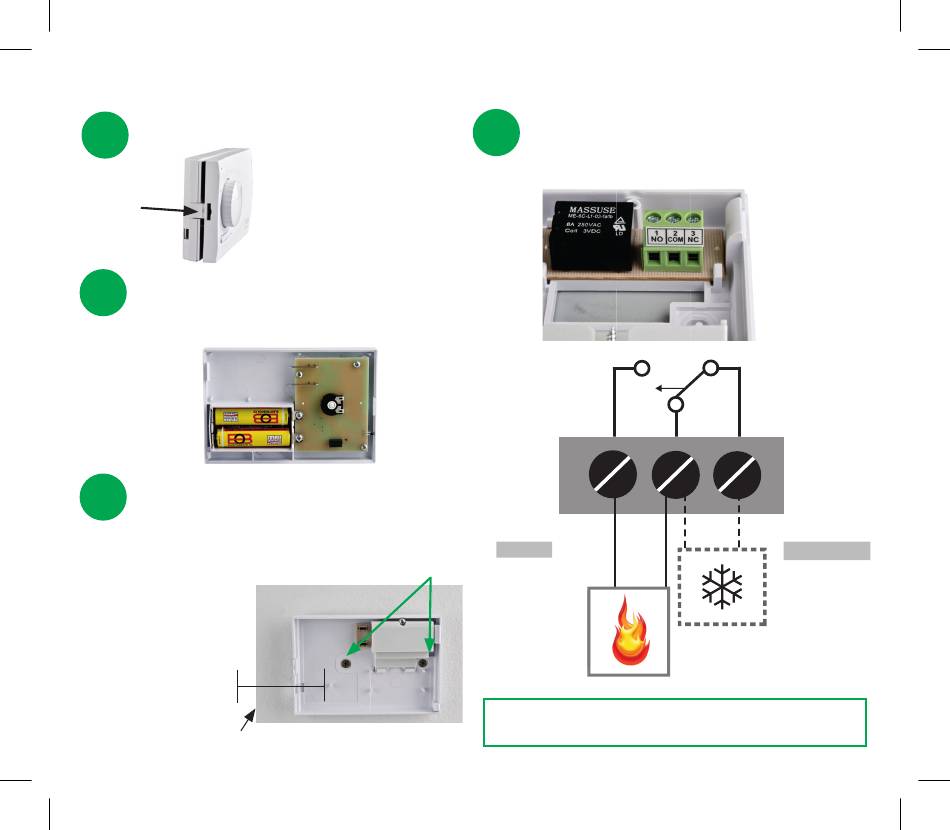

Die Thermostatabdeckung öffnen.
1
Die richtige Polarität der Batterien
2
(+/-) überprüfen und das Isolierpapier
vom Batteriekontakt entfernen.
-
+
WANDMONTAGE - hinteres
3
Thermostatgehäuse mittels Schrauben
an der Wand befestigen – diese in
die hierfür vorgesehenen Bohrungen
eindrehen.
60 mm
Mittenabstand für die Installation (in KU/KP68)
ANSCHLUSS AN DEN KESSEL - den
4
Thermostat gemäß dem Schaltplan an
den Kessel anschließen.
EIN
1
2
KESSEL:
bei geschaltetem
Thermostat
sind die
Klemmen
1 und 2
verbunden
Die Installation von PT01 ist von einer Person mit entsprechender
elektrotechnischer Qualifi kation durchzuführen.
potentialfreie
(spannungslose)
3
Kontakte
KÜHLUNG:
bei
geschaltetem
Thermostat sind
die Klemmen
2 und 3
verbunden
