Aufbauanleitung / assembly instructions mod.

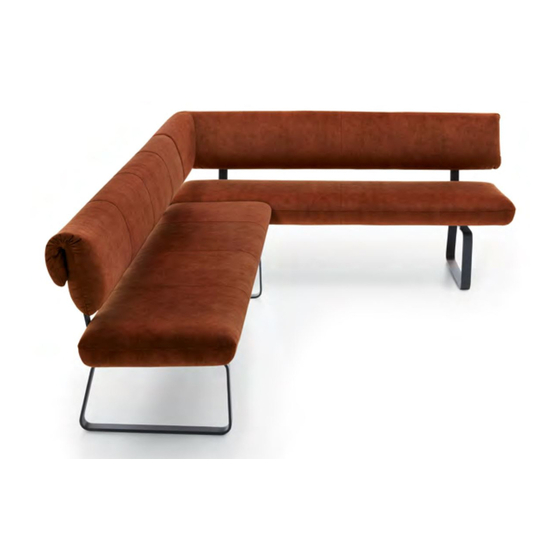

P7 Eckbank
6x
16x
M8 x 35
20 x 8,5
1. Montagematerial.
1. Fitting material.
2. Die Bank-Sitze umgedreht auf gepolsterten Montageböcken ablegen.
2. Put the bench-seats upside down onto padded assembling trestles.
P7 Eckbank
16x
2x
M8
M8 x 25
1 / 5
8x
Filz
Änderungsdatum: 15.07.21
