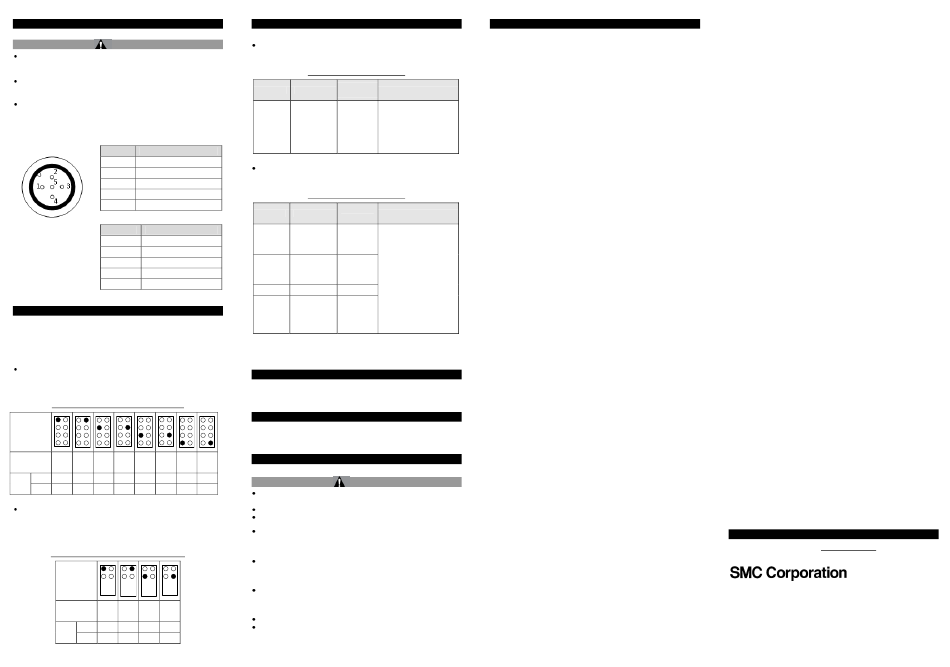

SMC EX245-DX1 Betriebsanleitung Seite 2

EX245-SMW60DE
5 Verdrahtung
Achtung
Um Beschädigungen zu vermeiden, muss die Stromversorgung der
SI-Einheit ausgeschaltet werden (spannungsfreier Zustand), bevor
die Module montiert oder entfernt werden.
Damit die Schutzklasse IP65 gewährleistet ist, müssen nach
Verdrahtung und Einstellung alle Abdeckkappen ordnungsgemäß
eingeschraubt werden.
Damit die Schutzklasse IP65 gewährleistet ist, müssen nicht verwendete
Buchsen mit einer M12-Dichtungskappe befestigt werden.
Stiftbelegung der Buchse (M12, 5-polig) wie dargestellt:
EX245-DX1
Stift Beschreibung
1 24 V
DI (Eingangssignal „n+1")
2
3 0 V (US1)
DI (Eingangssignal „n")
4
FE/Abschirmung
5
EX245-DY1
Stift Beschreibung
1 N.C.
DO (Ausgangssignal „n+1")
2
3 0 V (Ventile/Lasten)
DO (Ausgangssignal „n")
4
FE/Abschirmung
5
6 Einstellungen
Siehe Betriebsanleitung für Angaben bez. Einstellungen, Konfiguration,
Inbetriebnahme und Diagnose.
6-1. Prozessdaten
EX245-DX1
EX245-DX1 belegt 2 Bytes der Eingangsdaten. Die nachfolgende Tabelle
zeigt die Belegung der digitalen Eingänge und das Prozessabbild.
Belegung digitaler Eingang und Prozessdaten
Anschluss-
position
Anschluss-
X0 X1 X2 X3 X4 X5 X6
Bezeichnung
Stift 2 Bit 1 Bit 3 Bit 5 Bit 7 Bit 9 Bit 11 Bit 13 Bit 15
Ein-
gang
Stift 4 Bit 0 Bit 2 Bit 4 Bit 6 Bit 8 Bit 10 Bit 12 Bit 14
EX245-DY1
EX245-DY1 belegt 1 Byte der Ausgangsdaten. Die nachfolgende
Tabelle zeigt die Belegung der digitalen Ausgänge und das
Prozessabbild.
Belegung digitaler Ausgang und Prozessdaten
Anschluss-
position
Anschluss-
X0 X1 X2 X3
Bezeichnung
Stift 2 Bit 1 Bit 3 Bit 5 Bit 7
Aus-
gang
Stift 4 Bit 0 Bit 2 Bit 4 Bit 6
6 Einstellungen (Fortsetzung)
6-2. Modulparameter
EX245-DX1
EX245-DX1 verfügt über folgende Modulparameter.
Modulparameter für „EX245-DX1"
Werkseitige
Bezeichnung Wertebereich
Einstellung
Stellt wie folgt die Zeit ein,
die eine
Eingangssignaländerung
Eingangs- Aktivieren
Aktivieren pro Modul ignoriert wird:
filter Deaktivieren
Aktivieren: 8 ms
Deaktivieren: kein
Eingangsfilter
EX245-DY1
EX245-DY1 verfügt über folgende Modulparameter.
Modulparameter für „EX245-DY1"
Werkseitige
Bezeichnung Wertebereich
Einstellung
OFF erzwingen
Digitaler ON erzwingen OFF
Ausgang 0 Letzten Status erzwingen
erhalten
Bei einem Bus-Fehler kann
OFF erzwingen
die Reaktion des Ausgangs
Digitaler ON erzwingen OFF
folgendermaßen
Ausgang 1 Letzten Status erzwingen
werden:
erhalten
OFF erzwingen
... ... ...
ON erzwingen
OFF
Letzten Status erhalten
erzwingen
Digitaler OFF
ON erzwingen
Ausgang 7 erzwingen
Letzten Status
erhalten
7 Bestellschlüssel
Siehe Betriebsanleitung für den Bestellschlüssel.
8 Außenabmessungen (mm)
Siehe Betriebsanleitung für Außenabmessungen.
9 Wartung
X7
9.1 Allgemeine Wartung
Achtung
Die Nichtbeachtung dieser Anweisungen kann Fehlfunktionen des
Produkts und Schäden am Gerät oder an der Anlage verursachen.
Druckluft kann bei nicht sachgerechtem Umgang gefährlich sein.
Wartungsarbeiten an Druckluftsystemen
entsprechend ausgebildetem Personal vorgenommen werden.
Vor der Durchführung von Wartungsarbeiten muss unbedingt die
Stromversorgung abgeschaltet und
unterbrochen werden. Stellen Sie sicher, dass die Druckluft in die
Atmosphäre entlüftet wird.
Nach der Installation und Wartung die Ausrüstung an den
Betriebsdruck und die Stromversorgung anschließen und die
entsprechenden Funktions- und Leckagetests durchführen, um
sicherzustellen, dass die Anlage korrekt installiert ist.
Wenn elektrische Anschlüsse im Zuge von Wartungsarbeiten beeinträchtigt
werden, sicherstellen, dass diese korrekt wieder angeschlossen werden
und dass unter Einhaltung der nationalen Vorschriften die entsprechenden
Sicherheitsprüfungen durchgeführt werden.
Nehmen Sie keine Änderungen am Produkt vor.
Das Produkt darf nicht zerlegt werden, es sei denn, die Anweisungen
in der Installations- oder Wartungsanleitung erfordern dies.
10 Betriebseinschränkungen
10.1 Gewährleistung und Haftungsausschluss/Einhaltung von
Vorschriften
Siehe Vorsichtsmaßnahmen zur Handhabung von SMC-Produkten.
Funktion
Funktion
erwirkt
dürfen nur von
der Versorgungsdruck
11 Kontakt
Siehe Konformitätserklärung und www.smcworld.com für Kontaktangaben.
URL: http// www.smcworld.com (weltweit) http// www.smceu.com (Europa)
'SMC Corporation, Akihabara UDX15F, 4-14-1, Sotokanda, Chiyoda-ku, Tokyo
101 0021
Die Angaben können ohne vorherige Ankündigung vom Hersteller geändert
werden.
© 2018 SMC Corporation Alle Rechte vorbehalten.
Vorlage DKP50047-F-085H
Seite 2 von 2
