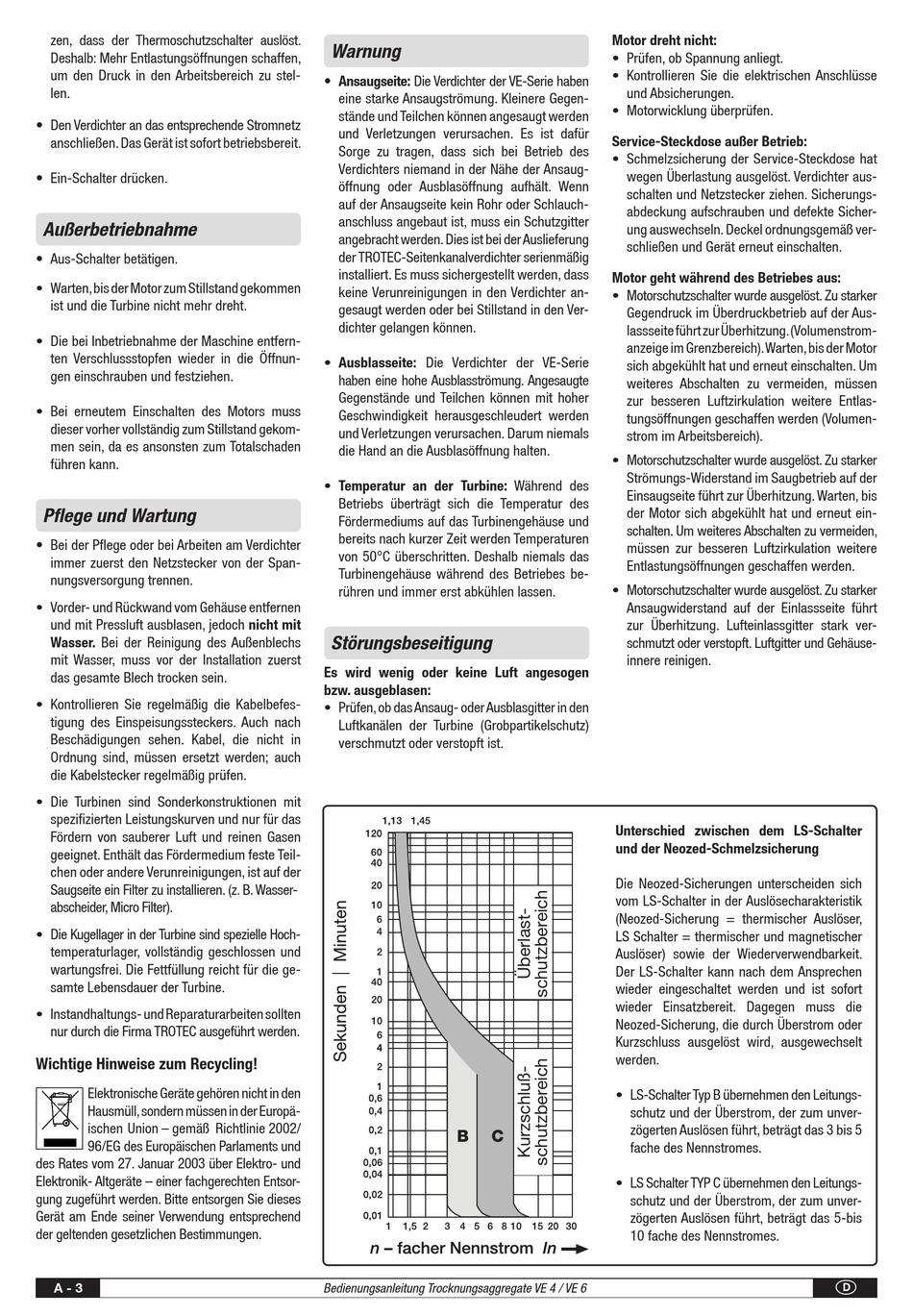

zen, dass der Thermoschutzschalter auslöst.
Deshalb: Mehr Entlastungsöffnungen schaffen,
um den Druck in den Arbeitsbereich zu stel-
len.
• Den Verdichter an das entsprechende Stromnetz
anschließen. Das Gerät ist sofort betriebsbereit.
• Ein-Schalter drücken.
Außerbetriebnahme
• Aus-Schalter betätigen.
• Warten, bis der Motor zum Stillstand gekommen
ist und die Turbine nicht mehr dreht.
• Die bei Inbetriebnahme der Maschine entfern-
ten Verschlussstopfen wieder in die Öffnun-
gen einschrauben und festziehen.
• Bei erneutem Einschalten des Motors muss
dieser vorher vollständig zum Stillstand gekom-
men sein, da es ansonsten zum Totalschaden
führen kann.
Pflege und Wartung
• Bei der Pflege oder bei Arbeiten am Verdichter
immer zuerst den Netzstecker von der Span-
nungsversorgung trennen.
• Vorder- und Rückwand vom Gehäuse entfernen
und mit Pressluft ausblasen, jedoch nicht mit
Wasser. Bei der Reinigung des Außenblechs
mit Wasser, muss vor der Installation zuerst
das gesamte Blech trocken sein.
• Kontrollieren Sie regelmäßig die Kabelbefes-
tigung des Einspeisungssteckers. Auch nach
Beschädigungen sehen. Kabel, die nicht in
Ordnung sind, müssen ersetzt werden; auch
die Kabelstecker regelmäßig prüfen.
• Die Turbinen sind Sonderkonstruktionen mit
spezifizierten Leistungskurven und nur für das
Fördern von sauberer Luft und reinen Gasen
geeignet. Enthält das Fördermedium feste Teil-
chen oder andere Verunreinigungen, ist auf der
Saugseite ein Filter zu installieren. (z. B. Wasser-
abscheider, Micro Filter).
• Die Kugellager in der Turbine sind spezielle Hoch-
temperaturlager, vollständig geschlossen und
wartungsfrei. Die Fettfüllung reicht für die ge-
samte Lebensdauer der Turbine.
• Instandhaltungs- und Reparaturarbeiten sollten
nur durch die Firma TROTEC ausgeführt werden.
Wichtige Hinweise zum Recycling!
Elektronische Geräte gehören nicht in den
Hausmüll, sondern müssen in der Europä-
ischen Union – gemäß Richtlinie 2002/
96/EG des Europäischen Parlaments und
des Rates vom 27. Januar 2003 über Elektro- und
Elektronik- Altgeräte – einer fachgerechten Entsor-
gung zugeführt werden. Bitte entsorgen Sie dieses
Gerät am Ende seiner Verwendung entsprechend
der geltenden gesetzlichen Bestimmungen.
A - 3
Warnung
• Ansaugseite: Die Verdichter der VE-Serie haben
eine starke Ansaugströmung. Kleinere Gegen-
stände und Teilchen können angesaugt werden
und Verletzungen verursachen. Es ist dafür
Sorge zu tragen, dass sich bei Betrieb des
Verdichters niemand in der Nähe der Ansaug-
öffnung oder Ausblasöffnung aufhält. Wenn
auf der Ansaugseite kein Rohr oder Schlauch-
anschluss angebaut ist, muss ein Schutzgitter
angebracht werden. Dies ist bei der Auslieferung
der TROTEC-Seitenkanalverdichter serienmäßig
installiert. Es muss sichergestellt werden, dass
keine Verunreinigungen in den Verdichter an-
gesaugt werden oder bei Stillstand in den Ver-
dichter gelangen können.
• Ausblasseite: Die Verdichter der VE-Serie
haben eine hohe Ausblasströmung. Angesaugte
Gegenstände und Teilchen können mit hoher
Geschwindigkeit herausgeschleudert werden
und Verletzungen verursachen. Darum niemals
die Hand an die Ausblasöffnung halten.
• Temperatur an der Turbine: Während des
Betriebs überträgt sich die Temperatur des
Fördermediums auf das Turbinengehäuse und
bereits nach kurzer Zeit werden Temperaturen
von 50°C überschritten. Deshalb niemals das
Turbinengehäuse während des Betriebes be-
rühren und immer erst abkühlen lassen.
Störungsbeseitigung
Es wird wenig oder keine Luft angesogen
bzw. ausgeblasen:
• Prüfen, ob das Ansaug- oder Ausblasgitter in den
Luftkanälen der Turbine (Grobpartikelschutz)
verschmutzt oder verstopft ist.
Bedienungsanleitung Trocknungsaggregate VE 4 / VE 6
Motor dreht nicht:
• Prüfen, ob Spannung anliegt.
• Kontrollieren Sie die elektrischen Anschlüsse
und Absicherungen.
• Motorwicklung überprüfen.
Service-Steckdose außer Betrieb:
• Schmelzsicherung der Service-Steckdose hat
wegen Überlastung ausgelöst. Verdichter aus-
schalten und Netzstecker ziehen. Sicherungs-
abdeckung aufschrauben und defekte Sicher-
ung auswechseln. Deckel ordnungsgemäß ver-
schließen und Gerät erneut einschalten.
Motor geht während des Betriebes aus:
• Motorschutzschalter wurde ausgelöst. Zu starker
Gegendruck im Überdruckbetrieb auf der Aus-
lassseite führt zur Überhitzung. (Volumenstrom-
anzeige im Grenzbereich). W arten, bis der Motor
sich abgekühlt hat und erneut einschalten. Um
weiteres Abschalten zu vermeiden, müssen
zur besseren Luftzirkulation weitere Entlas-
tungsöffnungen geschaffen werden (Volumen-
strom im Arbeitsbereich).
• Motorschutzschalter wurde ausgelöst. Zu starker
Strömungs-Widerstand im Saugbetrieb auf der
Einsaugseite führt zur Überhitzung. Warten, bis
der Motor sich abgekühlt hat und erneut ein-
schalten. Um weiteres Abschalten zu vermeiden,
müssen zur besseren Luftzirkulation weitere
Entlastungsöffnungen geschaffen werden.
• Motorschutzschalter wurde ausgelöst. Zu starker
Ansaugwiderstand auf der Einlassseite führt
zur Überhitzung. Lufteinlassgitter stark ver-
schmutzt oder verstopft. Luftgitter und Gehäuse-
innere reinigen.
Unterschied zwischen dem LS-Schalter
und der Neozed-Schmelzsicherung
Die Neozed-Sicherungen unterscheiden sich
vom LS-Schalter in der Auslösecharakteristik
(Neozed-Sicherung = thermischer Auslöser,
LS Schalter = thermischer und magnetischer
Auslöser) sowie der Wiederverwendbarkeit.
Der LS-Schalter kann nach dem Ansprechen
wieder eingeschaltet werden und ist sofort
wieder Einsatzbereit. Dagegen muss die
Neozed-Sicherung, die durch Überstrom oder
Kurzschluss ausgelöst wird, ausgewechselt
werden.
• LS-Schalter Typ B übernehmen den Leitungs-
schutz und der Überstrom, der zum unver-
zögerten Auslösen führt, beträgt das 3 bis 5
fache des Nennstromes.
• LS Schalter TYP C übernehmen den Leitungs-
schutz und der Überstrom, der zum unver-
zögerten Auslösen führt, beträgt das 5-bis
10 fache des Nennstromes.
