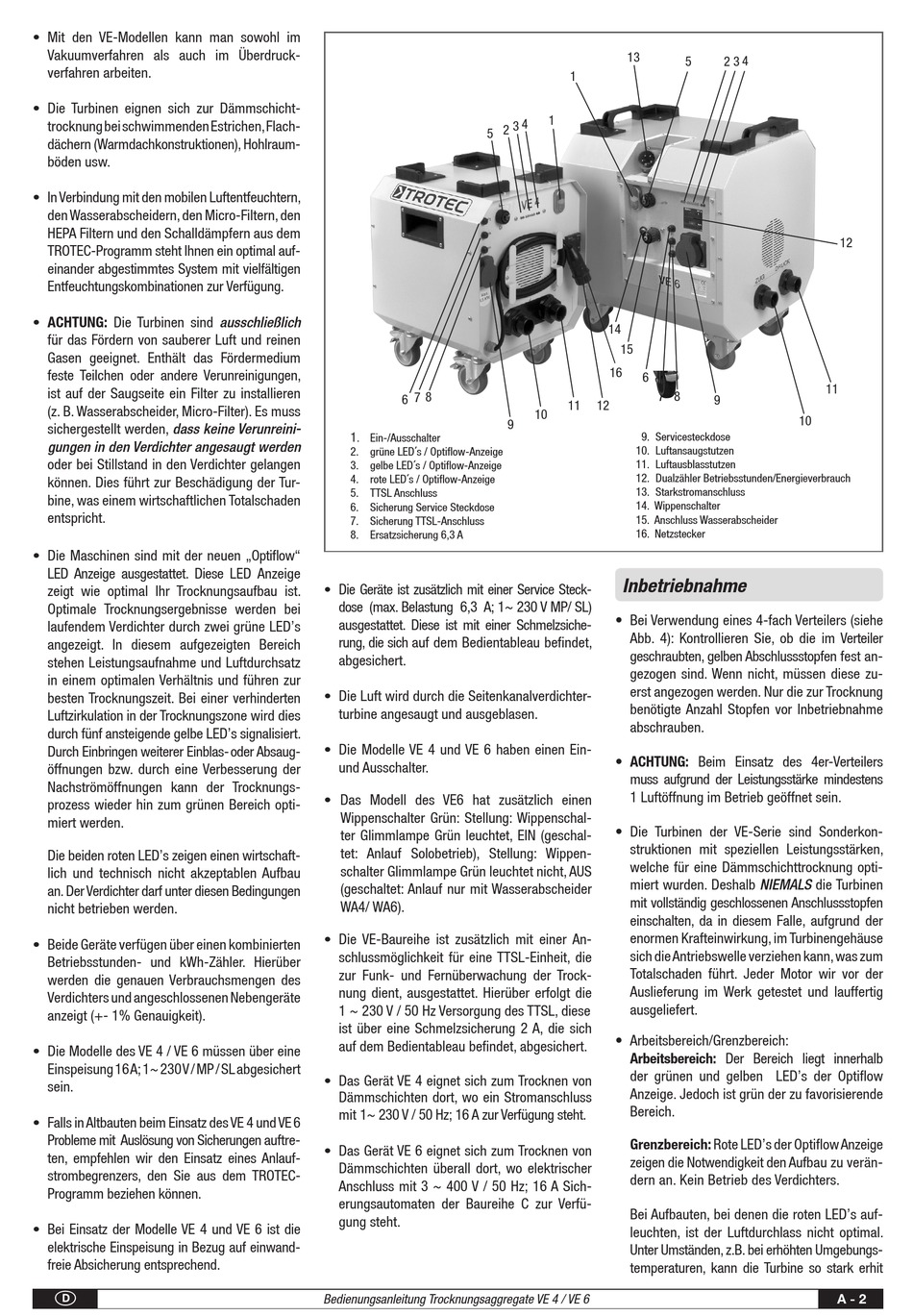

Trotec VE 4 Bedienungsanleitung Seite 3

• Mit den VE-Modellen kann man sowohl im
Vakuumverfahren als auch im Überdruck-
verfahren arbeiten.
• Die Turbinen eignen sich zur Dämmschicht-
trocknung b ei s chwimmenden E strichen, F lach-
dächern (Warmdachkonstruktionen), Hohlraum-
böden usw.
• In Verbindung mit den mobilen Luftentfeuchtern,
den Wasserabscheidern, den Micro-Filtern, den
HEPA Filtern und den Schalldämpfern aus dem
TROTEC-Programm steht Ihnen ein optimal auf-
einander abgestimmtes System mit vielfältigen
Entfeuchtungskombinationen zur Verfügung.
• ACHTUNG: Die Turbinen sind ausschließlich
für das Fördern von sauberer Luft und reinen
Gasen geeignet. Enthält das Fördermedium
feste Teilchen oder andere Verunreinigungen,
ist auf der Saugseite ein Filter zu installieren
(z. B. Wasserabscheider, Micro-Filter). Es muss
sichergestellt werden, dass keine Verunreini-
gungen in den Verdichter angesaugt werden
oder bei Stillstand in den Verdichter gelangen
können. Dies führt zur Beschädigung der Tur-
bine, was einem wirtschaftlichen Totalschaden
entspricht.
• Die Maschinen sind mit der neuen „Optiflow"
LED Anzeige ausgestattet. Diese LED Anzeige
zeigt wie optimal Ihr Trocknungsaufbau ist.
Optimale Trocknungsergebnisse werden bei
laufendem Verdichter durch zwei grüne LED's
angezeigt. In diesem aufgezeigten Bereich
stehen Leistungsaufnahme und Luftdurchsatz
in einem optimalen Verhältnis und führen zur
besten Trocknungszeit. Bei einer verhinderten
Luftzirkulation in der Trocknungszone wird dies
durch fünf ansteigende gelbe LED's signalisiert.
Durch Einbringen weiterer Einblas- oder A bsaug-
öffnungen bzw. durch eine Verbesserung der
Nachströmöffnungen kann der Trocknungs-
prozess wieder hin zum grünen Bereich opti-
miert werden.
Die beiden roten LED's zeigen einen wirtschaft-
lich und technisch nicht akzeptablen Aufbau
an. Der Verdichter darf unter diesen Bedingungen
nicht betrieben werden.
• Beide Geräte verfügen über einen kombinierten
Betriebsstunden- und kWh-Zähler. Hierüber
werden die genauen Verbrauchsmengen des
Verdichters und angeschlossenen Nebengeräte
anzeigt (+- 1% Genauigkeit).
• Die Modelle des VE 4 / VE 6 müssen über eine
Einspeisung 16 A ; 1~ 230 V / MP / SL abgesichert
sein.
• Falls in Altbauten beim Einsatz des VE 4 und VE 6
Probleme mit Auslösung von Sicherungen auftre-
ten, empfehlen wir den Einsatz eines Anlauf-
strombegrenzers, den Sie aus dem TROTEC-
Programm beziehen können.
• Bei Einsatz der Modelle VE 4 und VE 6 ist die
elektrische Einspeisung in Bezug auf einwand-
freie Absicherung entsprechend.
D
5
6 7 8
1
. Ein-/Ausschalter
2. grüne LED´s / Optiflow-Anzeige
3. gelbe LED´s / Optiflow-Anzeige
4. rote LED´s / Optiflow-Anzeige
5. TTSL Anschluss
6. Sicherung Service Steckdose
7. Sicherung TTSL-Anschluss
8. Ersatzsicherung 6,3 A
• Die Geräte ist zusätzlich mit einer Service Steck-
dose (max. Belastung 6,3 A; 1~ 230 V MP/ SL)
ausgestattet. Diese ist mit einer Schmelzsiche-
rung, die sich auf dem Bedientableau befindet,
abgesichert.
• Die Luft wird durch die Seitenkanalverdichter-
turbine angesaugt und ausgeblasen.
• Die Modelle VE 4 und VE 6 haben einen Ein-
und Ausschalter.
• Das Modell des VE6 hat zusätzlich einen
Wippenschalter Grün: Stellung: Wippenschal-
ter Glimmlampe Grün leuchtet, EIN (geschal-
tet: Anlauf Solobetrieb), Stellung: Wippen-
schalter Glimmlampe Grün leuchtet nicht, AUS
(geschaltet: Anlauf nur mit Wasserabscheider
WA4/ WA6).
• Die VE-Baureihe ist zusätzlich mit einer An-
schlussmöglichkeit für eine TTSL-Einheit, die
zur Funk- und Fernüberwachung der Trock-
nung dient, ausgestattet. Hierüber erfolgt die
1 ~ 230 V / 50 Hz Versorgung des TTSL, diese
ist über eine Schmelzsicherung 2 A, die sich
auf dem Bedientableau befindet, abgesichert.
• Das Gerät VE 4 eignet sich zum Trocknen von
Dämmschichten dort, wo ein Stromanschluss
mit 1~ 230 V / 50 Hz; 16 A zur Verfügung steht.
• Das Gerät VE 6 eignet sich zum Trocknen von
Dämmschichten überall dort, wo elektrischer
Anschluss mit 3 ~ 400 V / 50 Hz; 16 A Sich-
erungsautomaten der Baureihe C zur Verfü-
gung steht.
Bedienungsanleitung Trocknungsaggregate VE 4 / VE 6
13
1
1
4
3
2
14
15
16
6
7 8
11 12
10
9
9. Servicesteckdose
10. Luftansaugstutzen
11. Luftausblasstutzen
12. Dualzähler Betriebsstunden/Energieverbrauch
13. Starkstromanschluss
14. Wippenschalter
15. Anschluss Wasserabscheider
16. Netzstecker
Inbetriebnahme
• Bei Verwendung eines 4-fach Verteilers (siehe
Abb. 4): Kontrollieren Sie, ob die im Verteiler
geschraubten, gelben Abschlussstopfen fest an-
gezogen sind. Wenn nicht, müssen diese zu-
erst angezogen werden. Nur die zur Trocknung
benötigte Anzahl Stopfen vor Inbetriebnahme
abschrauben.
• ACHTUNG: Beim Einsatz des 4er-Verteilers
muss aufgrund der Leistungsstärke mindestens
1 Luftöffnung im Betrieb geöffnet sein.
• Die Turbinen der VE-Serie sind Sonderkon-
struktionen mit speziellen Leistungsstärken,
welche für eine Dämmschichttrocknung opti-
miert wurden. Deshalb NIEMALS die Turbinen
mit vollständig geschlossenen Anschlussstopfen
einschalten, da in diesem Falle, aufgrund der
enormen Krafteinwirkung, im Turbinengehäuse
sich die Antriebswelle verziehen kann, was zum
Totalschaden führt. Jeder Motor wir vor der
Auslieferung im Werk getestet und lauffertig
ausgeliefert.
• Arbeitsbereich/Grenzbereich:
Arbeitsbereich: Der Bereich liegt innerhalb
der grünen und gelben LED's der Optiflow
Anzeige. Jedoch ist grün der zu favorisierende
Bereich.
Grenzbereich: Rote LED's der Optiflow Anzeige
zeigen die Notwendigkeit den Aufbau zu verän-
dern an. Kein Betrieb des Verdichters.
Bei Aufbauten, bei denen die roten LED's auf-
leuchten, ist der Luftdurchlass nicht optimal.
Unter Umständen, z.B. bei erhöhten Umgebungs-
temperaturen, kann die Turbine so stark erhit
2 3 4
5
12
11
9
10
A - 2
