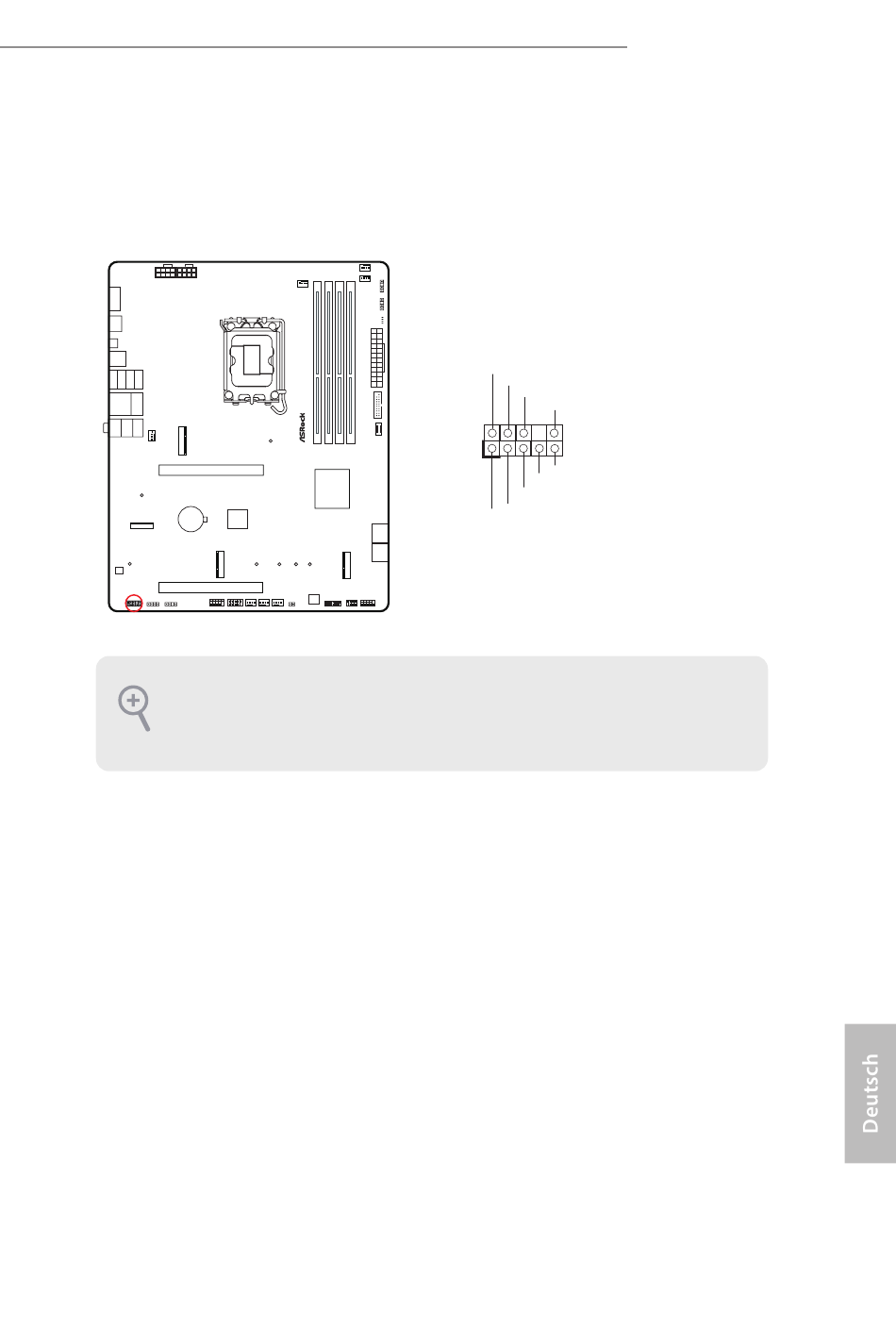

Audiostiftleiste Frontblende
(9-polig HD_AUDIO1) (siehe Seite 7, Nr. 27)
Diese Stiftleiste dient dem Anschließen von Audiogeräten an der Frontblende.
High Definition Audio unterstützt eine Anschlusserkennung, die Verbindung zum Gehäuse muss
dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in
unserer Anleitung und der Anleitung zum Gehäuse.
HD_AUDIO1
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
B860 Pro-A WiFi
B860 Pro-A
37
