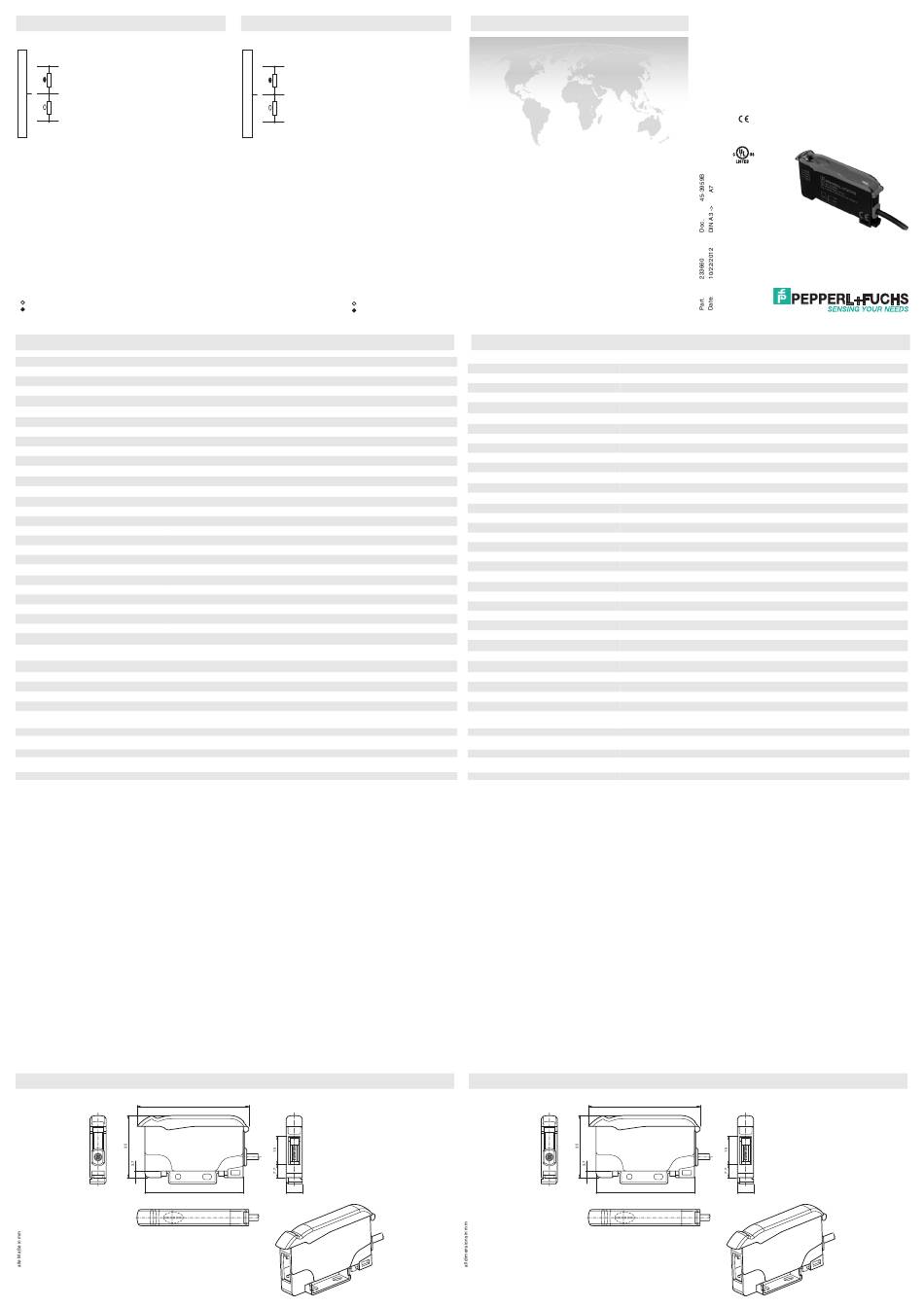

Pepperl+Fuchs SU180-SD/40b/110/115 Kurzanleitung

Elektrischer Anschluss
+UB
BK Q
0 V
= Hellschaltung
= Dunkelschaltung
Technische Daten
Allgemeine Daten
Reichweite abhängig von verwendetem Sensor
Mitgeliefertes Zubehör Brückenkontakte
Modulbauweise maximal 20 Einheiten
Kenndaten funktionale Sicherheit
MTTF 1540 a
d
Gebrauchsdauer (T ) 20 a
M
Diagnosedeckungsgrad (DC) 0 %
Anzeigen/Bedienelemente
Betriebsanzeige LED grün, statisch leuchtend Power on
Funktionsanzeige LED gelb: leuchtet bei erkanntem Objekt
Elektrische Daten
Betriebsspannung U 10 ... 30 V DC
B
Welligkeit 10 %
Leerlaufstrom I 20 mA
0
Eingang
Anzahl/Typ Anschluss 1 Sensorkopf: Serie ML10
Ausgang
Schaltungsart hell-/dunkelschaltend, umschaltbar
Signalausgang 1 Gegentaktausgang, kurzschlussfest, verpolgeschützt
Schaltspannung max. 30 V DC
Schaltstrom max. 100 mA
Spannungsfall U < 2,5 V
d
Schaltfrequenz f 1000 Hz
Ansprechzeit 500 µs
Umgebungsbedingungen
Umgebungstemperatur -10 ... 55 °C (14 ... 131 °F)
Lagertemperatur -20 ... 70 °C (-4 ... 158 °F)
Mechanische Daten
Aderquerschnitt
1 x 0,25 mm
Schutzart IP50 , für den Einbau in einen Schaltschrank oder in ein Gehäuse mit einer Schutzart von mindestens
IP54
Anschluss
2 m Festkabel , 1 x 0,25 mm
Material
Gehäuse PC
Kabel
PVC
Montage Tragschiene gemäß DIN EN 60715 , 35 mm Hutschiene
Masse 50 g
Normen- und Richtlinienkonformität
Normenkonformität
Produktnorm EN 60947-5-2:2007
IEC 60947-5-2:2007
Schock- und Stoßfestigkeit IEC / EN 60068, Halb-Sinus, 40 g je X, Y und Z Richtung
Vibrationsfestigkeit IEC / EN 60068-2-6, Sinus, 10 - 2000 Hz, 10 g je X, Y und Z Richtung
Zulassungen und Zertifikate
UL-Zulassung cULus Listed, Class 2 Power Source, Type 1 enclosure
CCC-Zulassung Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit
einer CCC-Kennzeichnung versehen.
Sicherheitshinweise:
• Vor der Inbetriebnahme Betriebsanleitung lesen
• Anschluss, Montage und Einstellung nur durch Fachpersonal
• Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie
Abmessungen
62.4
55
Electrical connection
+UB
BK Q
0 V
= Light on
= Dark on
2
2
9
Adressen/Addresses
Pepperl+Fuchs GmbH
68301 Mannheim · Germany
Tel. +49 621 776-4411
Fax +49 621 776-27-4411
E-mail: fa-info@de.pepperl-fuchs.com
Worldwide Headquarters
Pepperl+Fuchs GmbH · Mannheim · Germany
E-mail: fa-info@de.pepperl-fuchs.com
USA Headquarters
Pepperl+Fuchs Inc. · Twinsburg · USA
E-mail: fa-info@us.pepperl-fuchs.com
Asia Pacific Headquarters
Pepperl+Fuchs Pte Ltd · Singapore
E-mail: fa-info@sg.pepperl-fuchs.com
Company Registration No. 199003130E
www.pepperl-fuchs.com
Technical data
General specifications
Detection range depends on the sensor being used
Accessories provided Bridge contacts
Gang mounting maximum 20 units
Functional safety related parameters
MTTF 1540 a
d
Mission Time (T ) 20 a
M
Diagnostic Coverage (DC) 0 %
Indicators/operating means
Operating display LED green, statically lit Power on
Function display LED yellow: lights when object is detected
Electrical specifications
Operating voltage U 10 ... 30 V DC
B
Ripple 10 %
No-load supply current I 20 mA
0
Input
Number/Type Connection 1 Sensor head: Series ML10
Output
Switching type light/dark on, switchable
Signal output 1 push-pull (4 in 1) output, short-circuit protected, reverse polarity protected
Switching voltage max. 30 V DC
Switching current max. 100 mA
Voltage drop U < 2.5 V
d
Switching frequency f 1000 Hz
Response time 500 µs
Ambient conditions
Ambient temperature -10 ... 55 °C (14 ... 131 °F)
Storage temperature -20 ... 70 °C (-4 ... 158 °F)
Mechanical specifications
Core cross-section
1 x 0.25 mm
Protection degree IP50 , for installation in a control cabinet or a housing with a degree of protection of at least IP54
Connection
2 m fixed cable , 1 x 0.25 mm
Material
Housing PC
Cable PVC
Installation Standard rail acc. to DIN EN 60715 , 35 mm DIN rail
Mass 50 g
Compliance with standards and directives
Standard conformity
Product standard EN 60947-5-2:2007
IEC 60947-5-2:2007
Shock and impact resistance IEC / EN 60068. half-sine, 40 g in each X, Y and Z directions
Vibration resistance IEC / EN 60068-2-6. Sinus. 10 -2000 Hz, 10 g in each X, Y and Z directions
Approvals and certificates
UL approval cULus Listed, Class 2 Power Source, Type 1 enclosure
CCC approval Products with a maximum operating voltage of ≤36 V do not bear a CCC marking because they do not
require approval.
Security Instructions:
• Read the operating instructions before attempting commissioning
• Installation, connection and adjustments should only be undertaken by specialist personnel
• Not a safety component in accordance with the EU Machinery Directive
Dimensions
62.4
55
Externes Schaltgerät
mit Festkabel, 1-polig
external amplifier
With fixed cable, 1-pin
SU180-SD/40b/110/115
2
2
9
