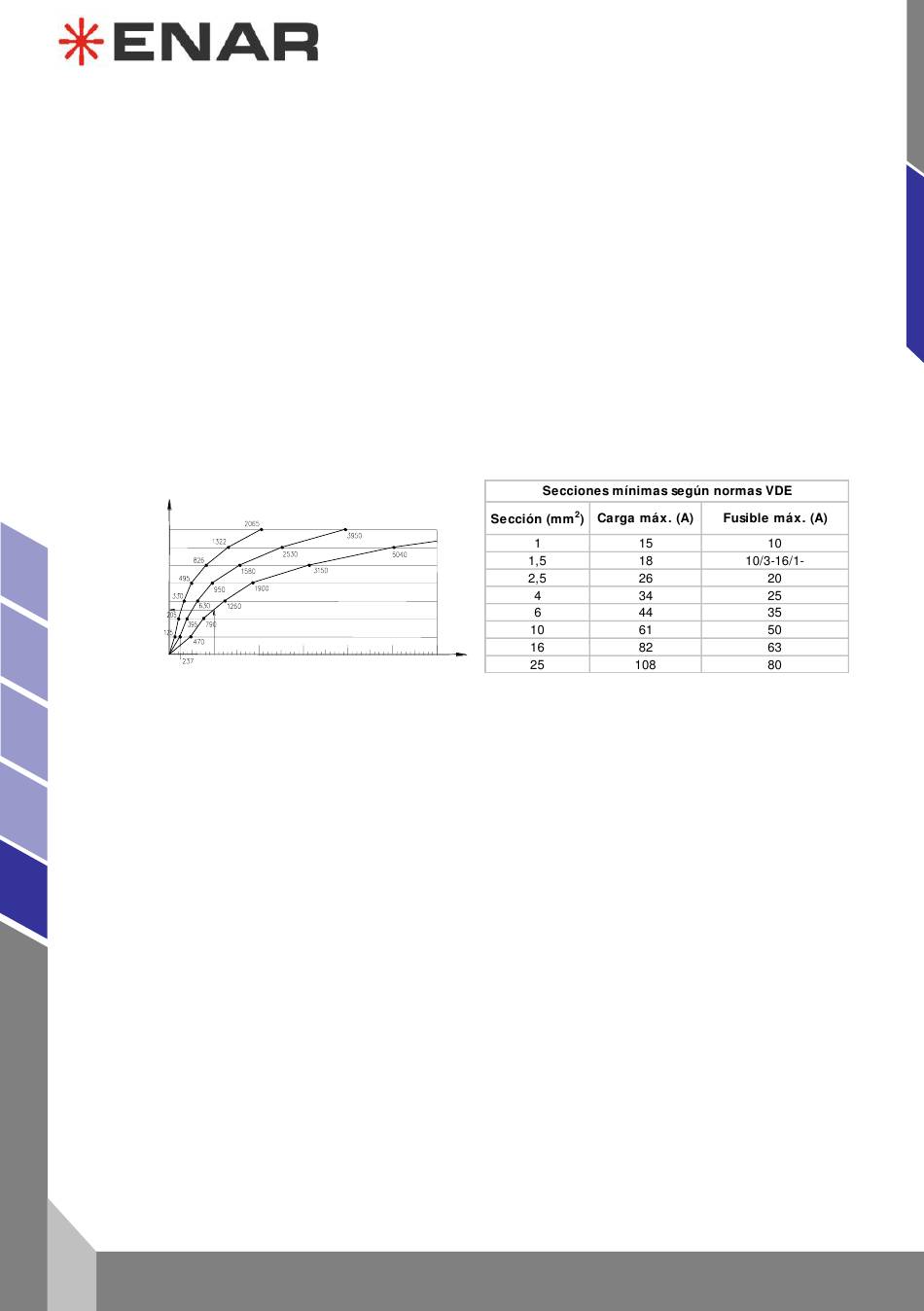

MÉTODO PARA DETERMINAR A SECÇÃO TRANSVERSAL PRECISA EM PROLONGAMENTO DE
CABOS ELÉCTRIOS:
Devem-se fazer as seguintes verificações e tomar a secção do cabo maior:
1. A resistência óhmica e indutiva do cabo com uma perda de tensão permitida de 5%, cos.phi= 0,8
mediante a curva de frequência e tensão.
Entrando na curva com o produto: Intensidade x Comprimento =10x100=1000 Am.
Obteremos uma secção de 4 mm .
2.O aquecimento permitido para o cabo, de acordo com o VDE ( tabela para a secção transversal
mínima requerida).
25
16
10
6
4
2,5
1,5
0
INTENSIDAD NOMINAL X LARGO DE LÍNEA (A m)
4.4 MANUTENÇÃO PERIÓDICA
1.-Os trabalhos das partes eléctricas somente deverão ser feitos por um especialista no assunto.
2.-Durante os trabalhos de manutenção deve-se estar seguro de que está desligado da rede.
3.-Em todas as operações de manutenção serão utilizadas peças originais.
4.-Nao é necessário uma lubrificação periódica dos rolamentos do conversor.
5.-O conductor elétrico de terra (verde-amarelo) deverá ser mais comprido pois no caso de haver
una flaha no travão este codutor não será o primeiro a ficar. Depois de trabalhos de reparação ou
de manutenção, deve-se controlar a passagem de corrente pelo fio de terra.
pt
6.- Limpar periodicamente as aberturas de ventilação na parte frontal e traseira do conversor para
evitar sobreaquecimento.
7.- Depois de trabalhos de manutenção e serviço deve-se montar correctamente todos os
dispositivos de segurança.
8.- Depois de 40 horas de trabalho deve-se inspeccionar os parafusos da carcaça.
9.- A cada 12 meses ou com mais frequência dependendo das condições de trabalho, recomenda-
se que seja feita uma revisão por uma oficina mecânica autorizada.
10.- Quando forem encontrados defeitos que comprometam o manuseio seguro, os trabalhos
devem ser suspensos e a manutenção correspondente realizada.
8
AFG, AFD, AFE
Por ex:
Tensão nominal: 1~ 220 V 50 Hz
Intensidade nominal: 10 A
Comprimento do cabo: 100 m
Por ex:
Para 10 A, de acordo com a tabela para 15 A ou inferior a secção é de 1 mm.
Por tanto Secção escolhida = 4mm, sempre escolher a secção transversal maior das
duas verificações.
2
SECCIÓN DE LA LÍNEA EN mm
115 V
230 V
1000
2000
3000
4000
380 V
5000
6000
CONVERTIDORES DE FREQUÊNCIA
