CABLES DE PROLONGACION
Usar siempre cables de prolongación con hilo de tierra y su clavija correspondiente con tierra tanto en
el enchufe hembra como en el enchufe macho, los cuales aceptaran el enchufe macho montado en el
convertidor.
Evitar que pasen cargas pesadas por encima de los cables.
No usar cables dañados o desgastados.

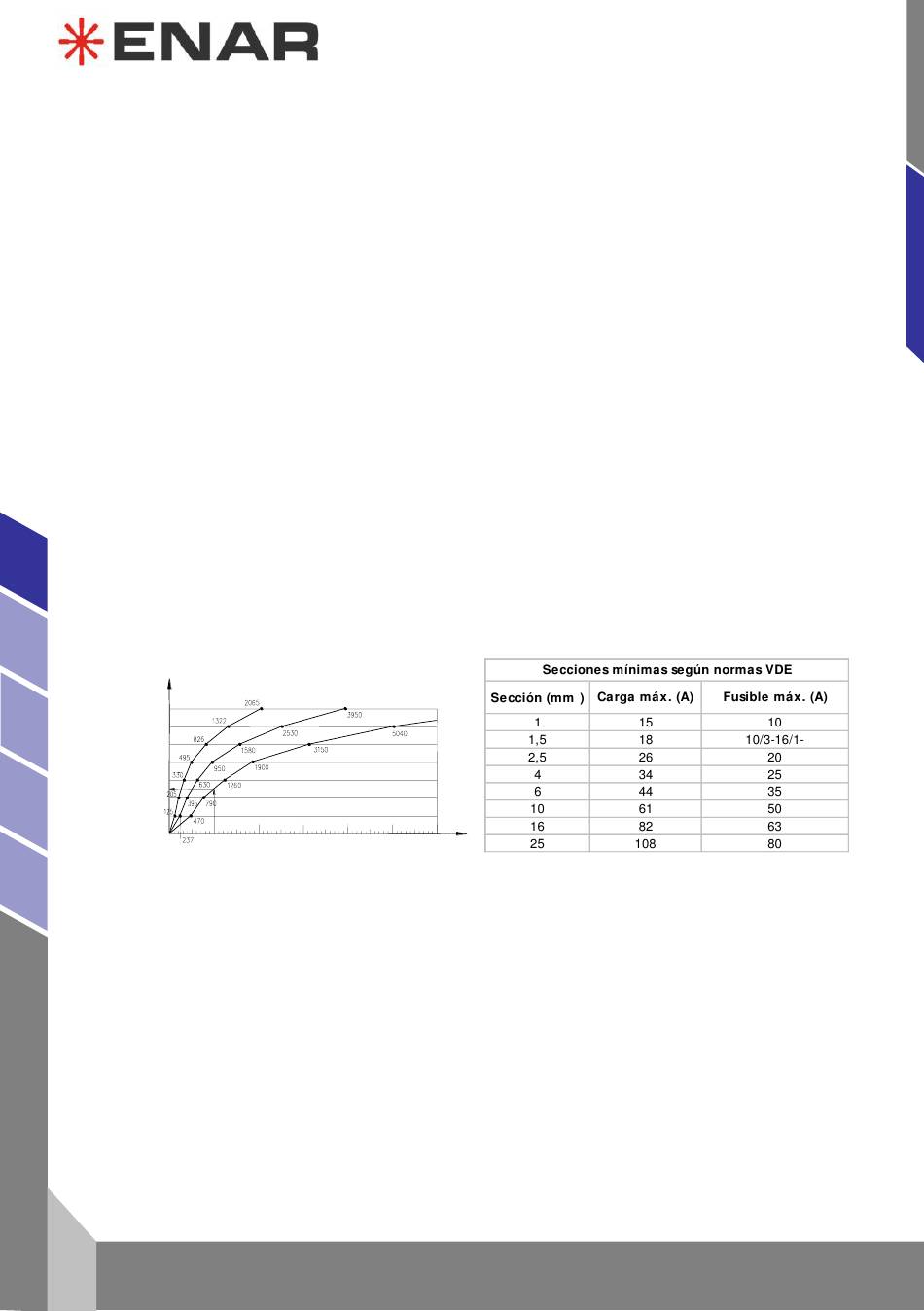

Para determinar la sección transversal seguir el siguiente procedimiento:
PROCEDIMIENTO PARA DETERMINAR LA SECCION TRANSVERSAL NECESARIA EN
PROLONGACIÓN DE CABLE:
1. La resistencia óhmica e inductiva del cable con una perdida de tensión permitida de un 5%, cos.phi
= 0,8 mediante la curva de frecuencia y tensión.
Entrando en la curva con el producto: Intensidad x Longitud =10x100=1000 Am
Obtenemos una sección de 4 mm
2. El calentamiento permitido del cable según VDE ( tabla para la sección transversal mínima
requerida).
es
25
16
10
6
4
2,5
1,5
0
INTENSIDAD NOMINAL X LARGO DE LÍNEA (A m)
4.4 MANTENIMIENTO PERIODICO
1.
2.
3.
4.
5.
falle el freno de cable no sea el primero en cortarse. Después de trabajos de reparación o
mantenimiento, controlar el paso de corriente a través del cable de tierra.
6.
y del generador para prevenir sobrecalentamiento.
7.
dispositivos de seguridad.
8.
sujeción de la carcasa
AFE
8
Por ej:
Tensión nominal: .................................... 1~ 220 V 50 Hz
Intensidad nominal:.................................. 10 A
Longitud de cable:.................................... 100 m
Por ej:
Para 10 A, según tabla para 15 A o inferior la sección es de 1 mm.
Por tanto, Sección escogida = 4 mm, siempre elegir la sección transversal mayor de
las dos comprobaciones.
2
SECCIÓN DE LA LÍNEA EN mm
115 V
230 V
1000
2000
3000
4000
Los trabajos de las partes eléctricas solo deberán efectuarse por un experto.
Durante los trabajos de mantenimiento deberá asegurarse que está desconectado de la red.
En todas las operaciones de mantenimiento se utilizarán recambios originales.
No es necesaria una lubricación periódica de los rodamientos del convertidor.
El conductor eléctrico de tierra (verde-amarillo) deberá ser mas largo para que en el caso que
Limpiar periódicamente las aberturas de ventilación en la parte frontal y trasera del convertidor
Después de trabajos de mantenimiento y servicio se deberá montar correctamente todos los
Aproximadamente a las 40 horas de funcionamiento deberán inspeccionarse los tornillos de
380 V
5000
6000
CONVERTIDORES DE FRECUENCIA
