CABLES DE RALLONGE
Utiliser des câbles de rallonge à 3 voies équipés avec des prises de terreà 3 fiches tant sur la prise
que sur la prise femelle, ceux-ci venant s'adapter parfaitement et comme la norme le précise, sur la
prise male du convertisseur.
Eviter d'écraser les câbles ou de faire passer de lourdes charges dessus.

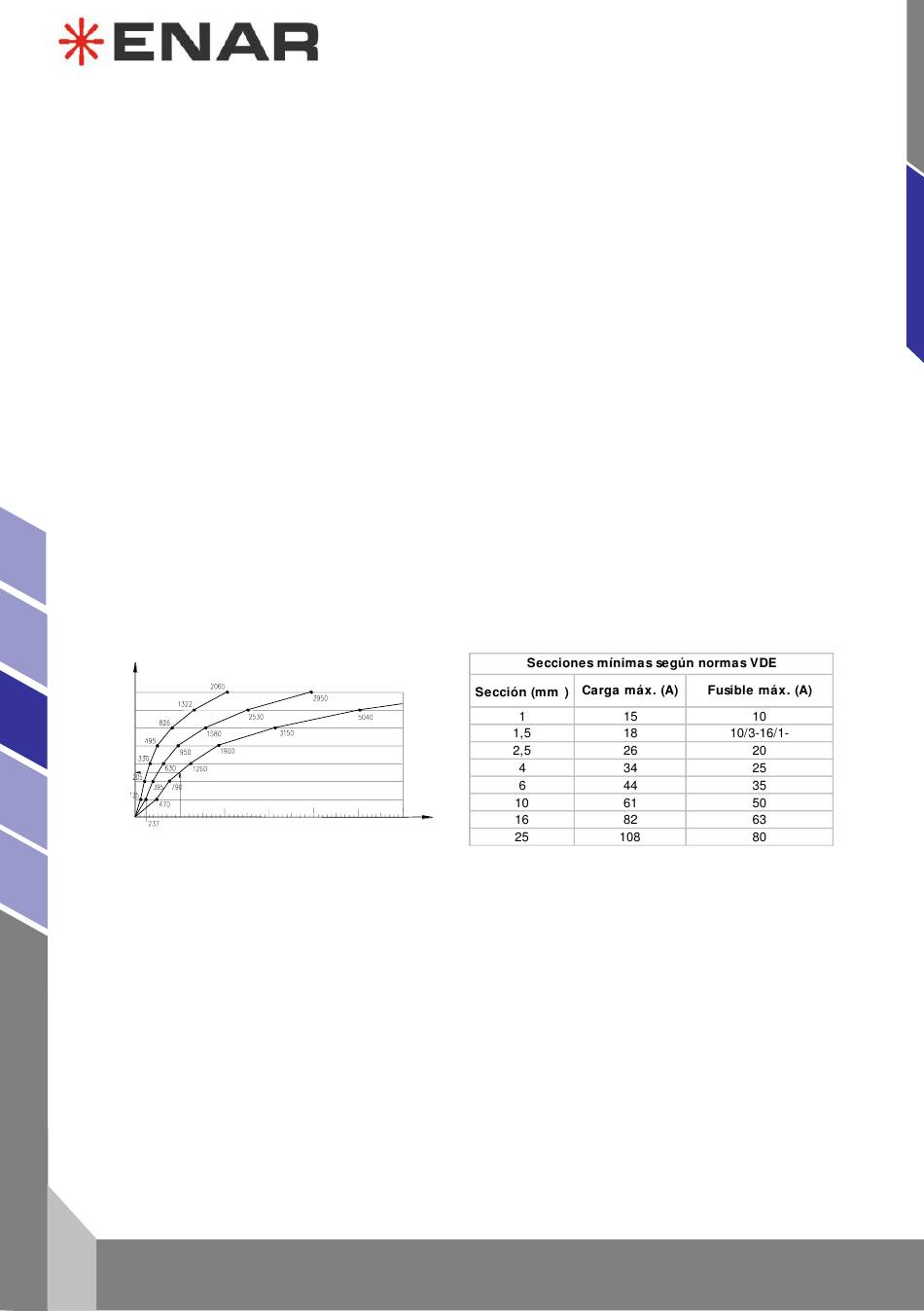

Pour déterminer l'aire de section des câbles, suivre le procédé suivant :
PROCEDE POUR DETERMINER L'AIRE DE SECTION DES CABLES DE RALLONGE
Il faudra faire les vérifications suivantes et mesuser l'aire de section du plus gros câble.
1.
cos.phi= 0,8 à travers la courbe de fréquence et de tension.
2.
minimale requise).
SECCIÓN DE LA LÍNEA EN mm
25
fr
16
10
6
4
2,5
1,5
0
1000
INTENSIDAD NOMINAL X LARGO DE LÍNEA (A m)
4.4 ENTRETIEN PERIODIQUE
1. Les parties électriques ne pourront être manipulées que par un spécialiste.
2. Durant toute manipulation, le convertisseur doît être éteint et débranché.
3. De même, l'entretien doît être effectué avec des pièces de rechange d'origine.
4. Il n'est pas nécéssaire de graisser périodiquement les roulements.
5. La ligne de terre (fil vert-jaune) devra toujours être plus longue, car dans le cas oú le frein de
câble ne fonctionne pas, il ne sera pas sectionné. Après un travail de réparation ou entretien, vérifier
le passage du courant dans la ligne de terre.
6. Nettoyer périodiquement les bouches d'entrée et de sortie d'air situées à l'avant de la carcasse en
plastique afin de prévenir tout risque de surchauffe.
7. Remonter correctement tous les dispositifs de sécurité après tout travail d'entretien.
8. Toutes les 40 heures, vérifier les vis de fixation de la carcasse.
9. Tous les 12 mois ou plus si les conditions d'utilisation l'exigent, faire vérifier l'appareil par l'usine
ou par un réparateur agrée.
AFG, AFD, AFE
8
La resistance ohmique et d'induction du câble avec une perte de tension autorisée de 5%,
Par ex :
Tension nominale:........................ 1- 230 V 50 Hz
Intensité nominale:........................ 10 A
Longueur de cable:....................... 100 m
Placer sur la courbe en multipliant: IntensitéxLongueur=10x100=1000 Am On obtient donc
une aire de section de 4mm.
La temperature de chauffe autorisée par la table VDE ( table qui définit l'aire de section
Par ex:
Pour 10 A, selon la table pour une intensité inférieure ou égale à 15 A l'aire de
section est de 1 mm.
L'aire de section à choisir est donc bien de 4mm, car il faut toujours choisir l'aire de
section la plus grande parmi les deux possiblités qu'offrent chaque table.
2
115 V
230 V
2000
3000
4000
5000
2
380 V
6000
CONVERTISSEURS DE FREQUENCE
