GFS SMARTTerminal PUR Montage Bedienung Wartung Seite 9

Art.-Nr.: 792 150/792 150up

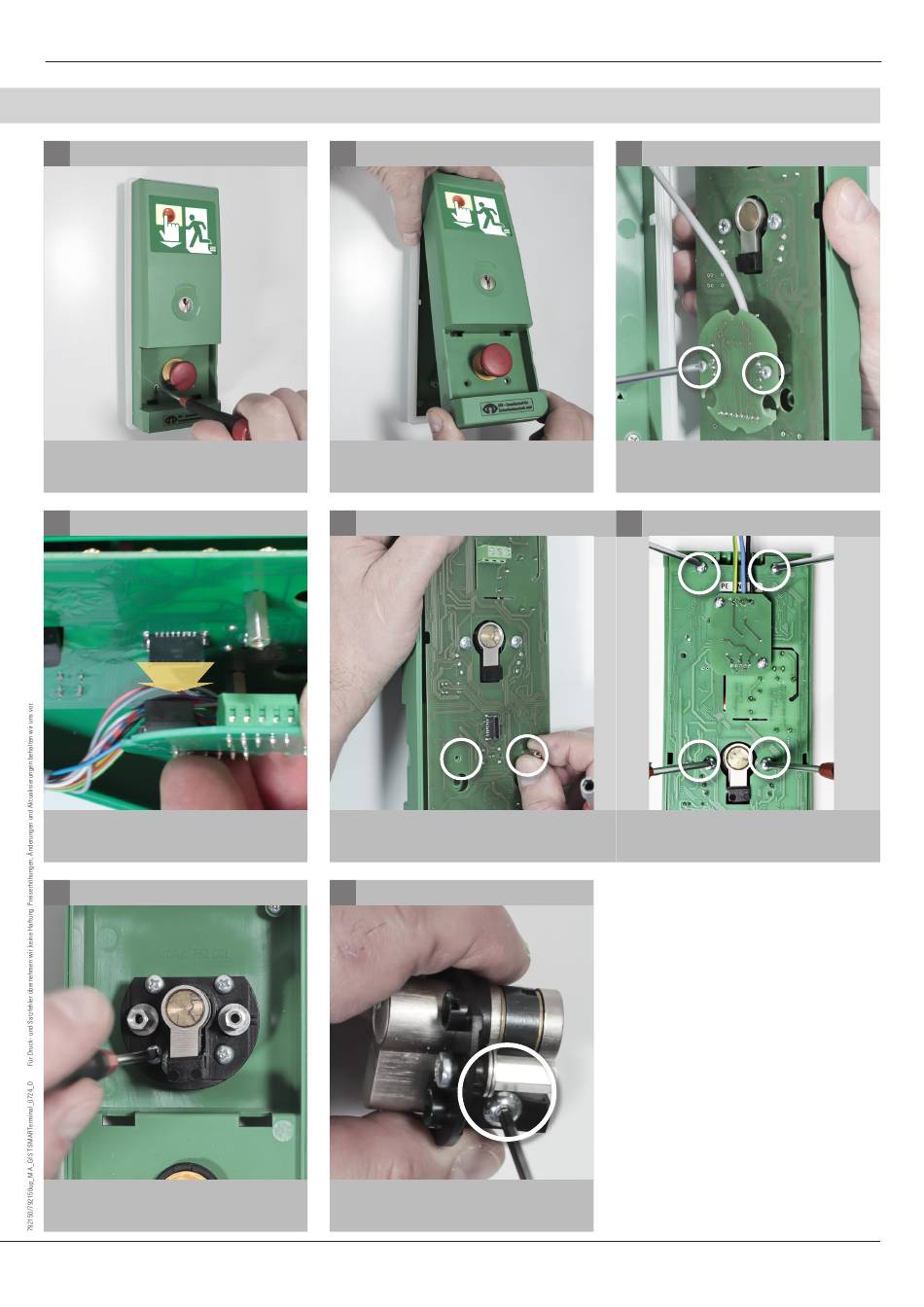

PROFILHALBZYLINDER WECHSELN
1 Gehäusedeckel
GfS SMARTTerminal® spannungslos schalten.
Notschalterabdeckung entfernen (2 Schrauben)
4 Verbindungskabel
Platine vorsichtig abziehen
7 Zylinderhalterung
Zylinderhalterung abschrauben (4 Schrauben)
Version: 1.1/24
2 Gehäusedeckel
Gehäusedeckel abheben
5 Schlüsselschalterelement
Stehbolzen entfernen (2x)
8 Zylinderbefestigung
Zylinderbefestigung lösen und Zylinder tauschen. (Max.
30/10)
GfS SMARTTerminal®PUR EMA
3 Anschlußplatine
Platine demontieren (2 Schrauben)
6 Schlüsselschalterelement
Platine lösen (4 Schrauben)
9
