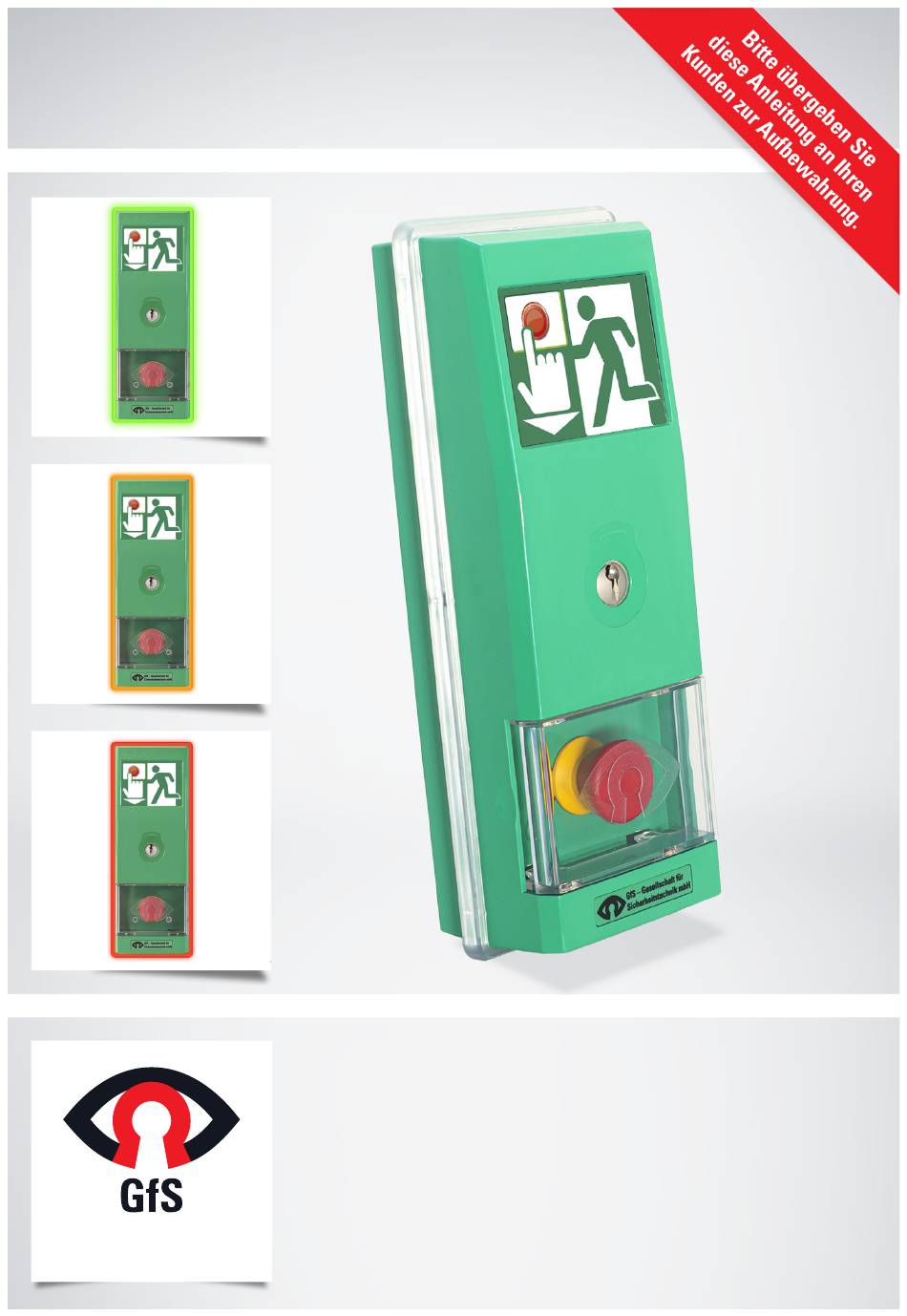

GfS SMARTTerminal®PUR – EMA
Montage. Bedienung. Wartung.
Sicherheit an Türen
Artikelnummern
792 150
GfS SMARTTerminal®PUR
792 150up
GfS SMARTTerminal®PUR
GfS – Gesellschaft für Sicherheitstechnik mbH
Tempowerkring 15 · 21079 Hamburg
Tel. 0 40 - 79 01 95 0 · info@gfs-online.com · www.gfs-online.com
Aufputz
Unterputz
Inhaltsverzeichnis
Verwandte Anleitungen für GFS SMARTTerminal PUR
Inhaltszusammenfassung für GFS SMARTTerminal PUR
- Seite 1 Montage. Bedienung. Wartung. Artikelnummern 792 150 GfS SMARTTerminal®PUR Aufputz 792 150up GfS SMARTTerminal®PUR Unterputz Sicherheit an Türen GfS – Gesellschaft für Sicherheitstechnik mbH Tempowerkring 15 · 21079 Hamburg Tel. 0 40 - 79 01 95 0 · info@gfs-online.com · www.gfs-online.com...
-
Seite 2: Fluchtrichtung
2. Sicherstellen, daß die Zuleitung spannungsfrei ist. Das GfS SMARTTerminal® ist eine Fluchtwegsteuerung für maximal 2 Verriege- 3. GfS SMARTTerminal® auf 850 − 1200mm Höhe in Nähe der Notausgangstür lungselemente, inkl. Notschalter, Sirene und Bedientaster. Für die volle Funk- montieren (siehe S. 8) tions-fähigkeit und zur Erhaltung aller Sicherheits- und Qualitätsmerkmale des... -
Seite 3: Alarm-Modus
Art.-Nr.: 792 150/792 150up GfS SMARTTerminal®PUR EMA TECHNISCHE DATEN/PRODUKTMERKMALE GfS SMARTTerminal® PUR Bezeichnung 792 150 792 150up Artikelnummer Aufputz Unterputz Montageart 24 V/650 mA Integriertes Netzteil nein Externes Netzteil 230 V/AC Eingangsspannung Scharf-Modus 1x FWS HM 300 2x FWS HM 300... -
Seite 4: Abmessungen
GfS SMARTTerminal®PUR EMA Art.-Nr.: 792 150/792 150up ABMESSUNGEN 31,5 31,5 Gehäusedeckel Gehäusedeckel Unterputzrahmen Seitenansicht Frontalansicht Frontalansicht Alle Maße in mm Version: 1.1/24... - Seite 5 Art.-Nr.: 792 150/792 150up GfS SMARTTerminal®PUR EMA 10,2 Unterputzrahmen Aufputzrahmen Aufputzrahmen Seitenansicht Seitenansicht Frontalansicht Version: 1.1/24...
- Seite 6 GfS SMARTTerminal®PUR EMA Art.-Nr.: 792 150/792 150up AUFBAU Version: 1.1/24...
- Seite 7 Art.-Nr.: 792 150/792 150up GfS SMARTTerminal®PUR EMA 1 Notschalterabdeckung 2 Blindstopfen 3 Nottaster (Pilzknopf) 4 Gehäuseoberteil 5 Inlay mit Piktogramm 6 Zylinder mit Halterung 7 Haltebügel 8 Hauptplatine mit LED 9 Anschlussplatine 10 Leuchtrahmen 11 Gehäuseunterteil (Aufputz) 12 Gehäuseunterteil (Unterputz)
-
Seite 8: Netzanschluß
GfS SMARTTerminal®PUR EMA Art.-Nr.: 792 150/792 150up MONTAGE Auf-/Unterputz-Rahmen Netzanschluß Anschlußplatine anklemmen Aufputz- oder Unterputzrahmen montieren. Lösen Sie die Netzanschlußplatine von der Hauptplatine Belegen Sie die Klemmen wie im Anschlußplan beschrieben Anschlußplatine aufstecken Anschlußplatine befestigen Leuchtrahmen Anschlußplatine vorsichtig über den Stecker mit der Anschlußplatine befestigen (2 Schrauben). - Seite 9 Art.-Nr.: 792 150/792 150up GfS SMARTTerminal®PUR EMA PROFILHALBZYLINDER WECHSELN Gehäusedeckel Gehäusedeckel Anschlußplatine Gehäusedeckel abheben Platine demontieren (2 Schrauben) GfS SMARTTerminal® spannungslos schalten. Notschalterabdeckung entfernen (2 Schrauben) Verbindungskabel Schlüsselschalterelement Schlüsselschalterelement Platine vorsichtig abziehen Stehbolzen entfernen (2x) Platine lösen (4 Schrauben) Zylinderhalterung...
-
Seite 10: Anschlußplatine
GfS SMARTTerminal®PUR EMA Art.-Nr.: 792 150/792 150up KLEMMENPLAN Anschlußplatine Netzanschluß Art.-Nr.: 792 150/792 150up Netzanschluß Magn + Magn – NO 1 NO 2 Kl.-Nr. Funktion Bemerkung Anschluss einer externen Zutrittskontrolle für Einzelfreigabe sowie das Quittieren von Zuko parallel zum internen Schlüsselschalter Notauf-, Brandmelde- und Sabotagealarm. -
Seite 11: Funktionen
(< 5 Sek) nach rechts drehen, grün Schlüssel wieder abziehen. < 5 Sek Der Magnet wird deaktiviert, das GfS SMARTTerminal® schaltet in den Offen-Modus: Die Tür kann geöffnet werden (Standard Offenzeit 15 Sek). Leuchtrahmen blinkt im Sekunden-Takt grün. Daueroffen Schlüssel mit langem Impuls (>... -
Seite 12: Beschreibung
GfS SMARTTerminal®PUR EMA Art.-Nr.: 792 150/792 150up ALARMSIGNALE Beschreibung Schlüssel Tür Leuchtbild Sirene Tür-Aufbruchalarm Werden im Scharf-Modus die Rückmeldekontakte des Magneten blinkt (NO 1/NO 2) oder der Türkontakt getrennt, erfolgt der Türaufbruchalarm. langsam orange Leuchtrahmen wechselt von rot auf orange. - Seite 13 Nottaster Alarm abschalten Wurde die Tür während des Brandmeldealarms nicht geöffnet, drehen leuchtet schaltet das GfS SMARTTerminal® nach dem Ende des Brandmelde- dauerhaft alarms automatisch wieder in den Scharf-Modus. < 5 Sek Der Leuchtrahmen leuchtet wieder rot. Wurde die Tür während des Brandmeldealarms geöffnet, so muss der Alarm mit einem ...
- Seite 14 Schlüssel wieder abziehen. < 3 Sek Der Leuchtrahmen blinkt im Sekunden-Takt grün. Das GfS SMARTTerminal® hat in den Offen-Modus geschaltet. Die Tür kann geöffnet werden (Standard Offenzeit 15 Sek). Das GfS SMARTTerminal® schaltet wieder in den Daueroffen-Modus. Notöffnung testen blinkt 1.
-
Seite 15: Checkliste
Art.-Nr.: 792 150/792 150up GfS SMARTTerminal®PUR EMA In Ordnung Mangel CHECKLISTE Mangel behoben am Nein Vollständigkeit der Anlage Montageausführung Anschlüsse/Zuleitungen Vollständigkeit der Dokumentationsunterlagen GfS SMARTTerminal® Netzteil Magnet Türöffner/E-Falle externer Impulsgeber Korrekte Verriegelung der Tür prüfen Öffnungsimpulsgeber betätigen Umschalten der Leuchtrahmen (rot/grün) überprüfen Wiederscharfschaltung –... - Seite 16 GfS SMARTTerminal®PUR EMA Art.-Nr.: 792 150/792 150up Jahr monatliche Prüfung durch den Betreiber jährliche Prüfung/Wartung Befund Datum Plakette erteilt NEIN Firma (Stempel) Unterschrift Sachkundiger Jahr monatliche Prüfung durch den Betreiber jährliche Prüfung/Wartung Befund Datum Plakette erteilt NEIN Firma (Stempel) Unterschrift Sachkundiger Jahr monatliche Prüfung...
- Seite 17 Art.-Nr.: 792 150/792 150up GfS SMARTTerminal®PUR EMA Jahr monatliche Prüfung durch den Betreiber jährliche Prüfung/Wartung Befund Datum Plakette erteilt NEIN Firma (Stempel) Unterschrift Sachkundiger Jahr monatliche Prüfung durch den Betreiber jährliche Prüfung/Wartung Befund Datum Plakette erteilt NEIN Firma (Stempel) Unterschrift Sachkundiger Jahr monatliche Prüfung...
-
Seite 18: Zertifikate
GfS SMARTTerminal®PUR EMA Art.-Nr.: 792 150/792 150up ZERTIFIKATE Version: 1.1/24... - Seite 19 Art.-Nr.: 792 150/792 150up GfS SMARTTerminal®PUR EMA ZERTIFIKATE Version: 1.1/24...
-
Seite 20: Sicherheit An Türen
Sicherheit an Türen GfS – Gesellschaft für Sicherheitstechnik mbH Tempowerkring 15 · 21079 Hamburg Tel. 0 40 - 79 01 95 0 · info@gfs-online.com · www.gfs-online.com...
