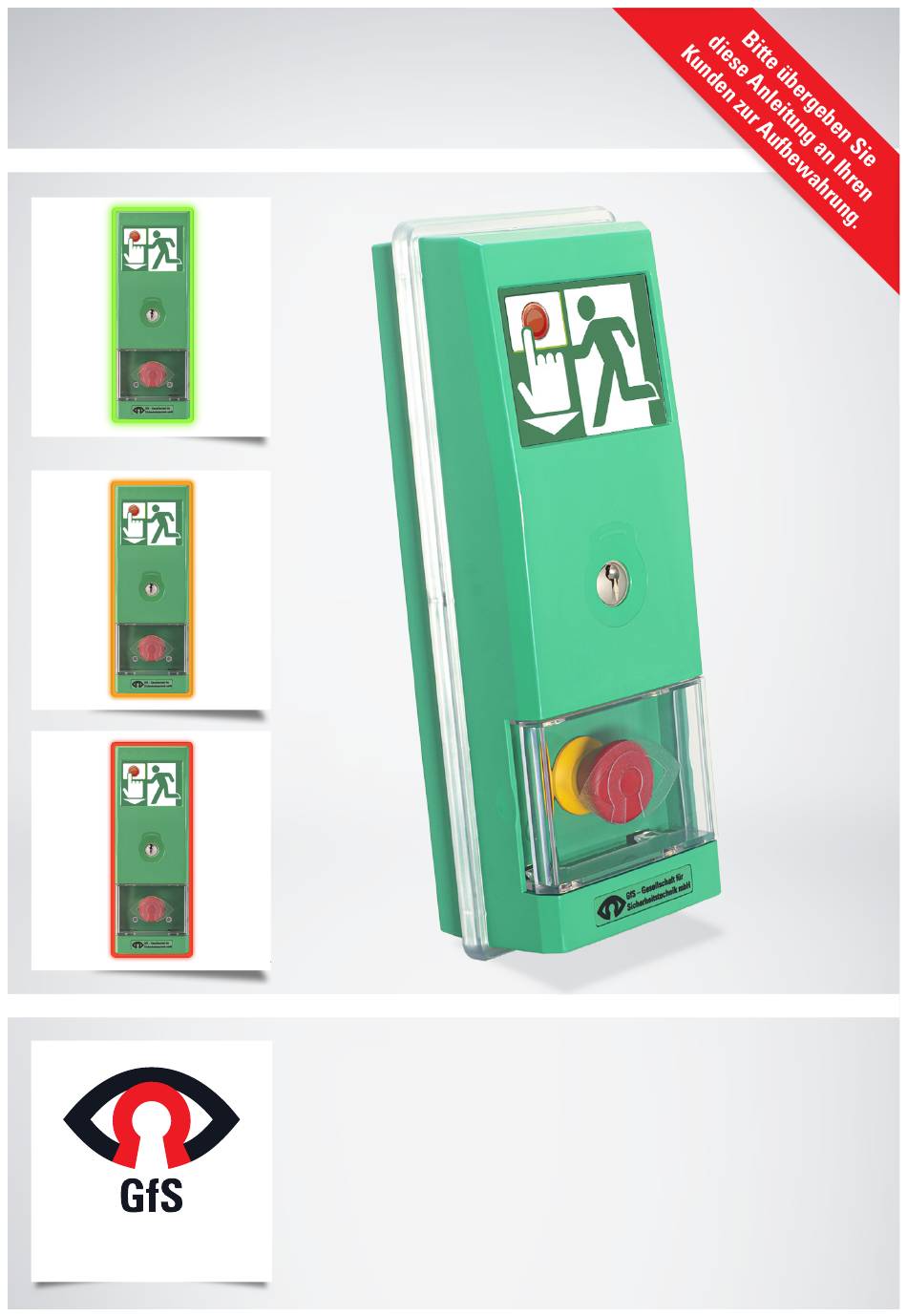

GfS SMARTTerminal®PUR
Montage. Bedienung. Wartung.
Sicherheit an Türen
Artikelnummern
792 000
GfS SMARTTerminal®PUR
792 000up
GfS SMARTTerminal®PUR
792 050
GfS SMARTTerminal®PUR
792 050up
GfS SMARTTerminal®PUR
GfS – Gesellschaft für Sicherheitstechnik mbH
Tempowerkring 15 · 21079 Hamburg
Tel. 0 40 - 79 01 95 0 · info@gfs-online.com · www.gfs-online.com
Aufputz
Unterputz
Aufputz
internes Netzteil
Unterputz
internes Netzteil
Werbung
Verwandte Anleitungen für GFS SMARTTerminal PUR
Inhaltszusammenfassung für GFS SMARTTerminal PUR
- Seite 1 792 050 GfS SMARTTerminal®PUR Aufputz internes Netzteil 792 050up GfS SMARTTerminal®PUR Unterputz internes Netzteil Sicherheit an Türen GfS – Gesellschaft für Sicherheitstechnik mbH Tempowerkring 15 · 21079 Hamburg Tel. 0 40 - 79 01 95 0 · info@gfs-online.com · www.gfs-online.com...
- Seite 2 2. Sicherstellen, daß die Zuleitung spannungsfrei ist. Das GfS SMARTTerminal® ist eine Fluchtwegsteuerung für maximal 2 Verriege- 3. GfS SMARTTerminal® auf 850 − 1200mm Höhe in Nähe der Notausgangstür lungselemente, inkl. Notschalter, Sirene und Bedientaster. Für die volle Funktions- montieren (siehe S. 8) fähigkeit und zur Erhaltung aller Sicherheits- und Qualitätsmerkmale des GfS...
- Seite 3 TECHNISCHE DATEN/PRODUKTMERKMALE GfS SMARTTerminal® PUR Bezeichnung 792 000 792 000up 792 050 792 050up Artikelnummer nein Integriertes Netzteil GfS Art.-Nr.: 901 363 230V/24V, 1A – Externes Netzteil 24 V DC 230 V/AC Eingangsspannung Scharf-Modus 1 Magnet 2 Magnete 1 Magnet...
- Seite 4 GfS SMARTTerminal®PUR Art.-Nr.: 792 000/792 000up/792 050/792 050up ABMESSUNGEN 31,5 31,5 Gehäusedeckel Gehäusedeckel Unterputzrahmen Seitenansicht Frontalansicht Frontalansicht Alle Maße in mm Version: 123564/2022...
- Seite 5 Art.-Nr.: 792 000/792 000up/792 050/792 050up GfS SMARTTerminal®PUR 10,2 Unterputzrahmen Aufputzrahmen Aufputzrahmen Seitenansicht Seitenansicht Frontalansicht Version: 123564/2022...
- Seite 6 GfS SMARTTerminal®PUR Art.-Nr.: 792 000/792 000up/792 050/792 050up AUFBAU Version: 123564/2022...
- Seite 7 5 Inlay mit Piktogramm 6 Zylinder mit Halterung 7 Haltebügel 8 Hauptplatine mit LED 9 Anschlussplatine 10 Leuchtrahmen 11 Gehäuseunterteil (Aufputz) 12 Gehäuseunterteil (Unterputz) A Sollbruchstelle Kabeleinlass Lieferumfang 1x GfS SMARTTerminal® 2x Schlüssel 2x Abdeckstopfen 4x Schrauben 1x Piktogramm Version: 123564/2022...
- Seite 8 GfS SMARTTerminal®PUR Art.-Nr.: 792 000/792 000up/792 050/792 050up MONTAGE Auf- Unterputz-Rahmen Netzanschluß Anschlußplatine anklemmen Aufputz- oder Unterputzrahmen montieren. 230 V-Anschluß auf Rückseite der Hauptplatine Kabel auf der Platine verschrauben. (Die Anzahl der anklemmen. Adern kann variieren. Anschlußplan siehe S. 10) Anschlußplatine aufstecken...
- Seite 9 Art.-Nr.: 792 000/792 000up/792 050/792 050up GfS SMARTTerminal®PUR PROFILHALBZYLINDER WECHSELN Gehäusedeckel Gehäusedeckel Anschlußplatine Gehäusedeckel abheben Platine demontieren (2 Schrauben) GfS SMARTTerminal® spannungslos schalten. Notschalterabdeckung entfernen (2 Schrauben) Verbindungskabel Schlüsselschalterelement Schlüsselschalterelement Platine vorsichtig abziehen Stehbolzen entfernen (2x) Platine lösen (4 Schrauben)
- Seite 10 Potenzialfreier Kontakt: NO 30 V/0,5 A max. Eingang Türkontakt Wird kein TK verwendet MÜSSEN 15 und 16 gebrückt werden. Eingang Zutrittskontrolle Wird 17 und 18 gebrückt, dann offen BUS-Schnittstelle GfS SMARTDisplay (GfS Art 77002x) oder Relaisplatine (GfS Art Nr 770737) Version: 123564/2022...
- Seite 11 (< 5 Sek) nach rechts drehen, grün Schlüssel wieder abziehen. < 5 Sek Der Magnet wird deaktiviert, das GfS SMARTTerminal® schaltet in den Offen-Modus: Die Tür kann geöffnet werden (Standard Offenzeit 15 Sek). Leuchtrahmen blinkt im Sekunden-Takt grün. Daueroffen Schlüssel mit langem Impuls (>...
- Seite 12 GfS SMARTTerminal®PUR Art.-Nr.: 792 000/792 000up/792 050/792 050up ALARMSIGNALE Beschreibung Schlüssel Tür Leuchtbild Sirene Externe Sabotageschleife/Voralarm Werden im Daueroffen-Modus die Klemmen 1 und 2 getrennt, blinkt erfolgt ein Sabotagealarm. schnell orange Der Leuchtrahmen wechselt von rot auf orange. Das Störmelderelais wird deaktiviert, der Haftmagnet bleibt angezogen.
- Seite 13 Wurde die Tür während des Brandmeldealarms geöffnet, so muss der Alarm mit einem kurzen Impuls des Schlüssels nach rechts beendet werden. Nach dem Schließen der Tür schaltet das GfS SMARTTerminal® wieder in den Scharf-Modus. Der Leuchtrahmen leuchtet wieder rot. Version: 123564/2022...
- Seite 14 GfS SMARTTerminal®PUR Art.-Nr.: 792 000/792 000up/792 050/792 050up In Ordnung Mangel CHECKLISTE Mangel behoben am Nein Vollständigkeit der Anlage Montageausführung Anschlüsse/Zuleitungen Vollständigkeit der Dokumentationsunterlagen GfS SMARTTerminal® Netzteil Magnet Türöffner/E-Falle externer Impulsgeber Korrekte Verriegelung der Tür prüfen Öffnungsimpulsgeber betätigen Umschalten der Kontrollanzeigen (rot/grün) überprüfen Wiederscharfschaltung –...
- Seite 15 Art.-Nr.: 792 000/792 000up/792 050/792 050up GfS SMARTTerminal®PUR Jahr monatliche Prüfung durch den Betreiber jährliche Prüfung/Wartung Befund Datum Plakette erteilt NEIN Firma (Stempel) Unterschrift Sachkundiger Jahr monatliche Prüfung durch den Betreiber jährliche Prüfung/Wartung Befund Datum Plakette erteilt NEIN Firma (Stempel)
- Seite 16 GfS SMARTTerminal® Art.-Nr.: 792 000/792 000up/792 050/792 050up Jahr monatliche Prüfung durch den Betreiber jährliche Prüfung/Wartung Befund Datum Plakette erteilt NEIN Firma (Stempel) Unterschrift Sachkundiger Jahr monatliche Prüfung durch den Betreiber jährliche Prüfung/Wartung Befund Datum Plakette erteilt NEIN Firma (Stempel)
