GfS SMARTTerminal®PUR EMA

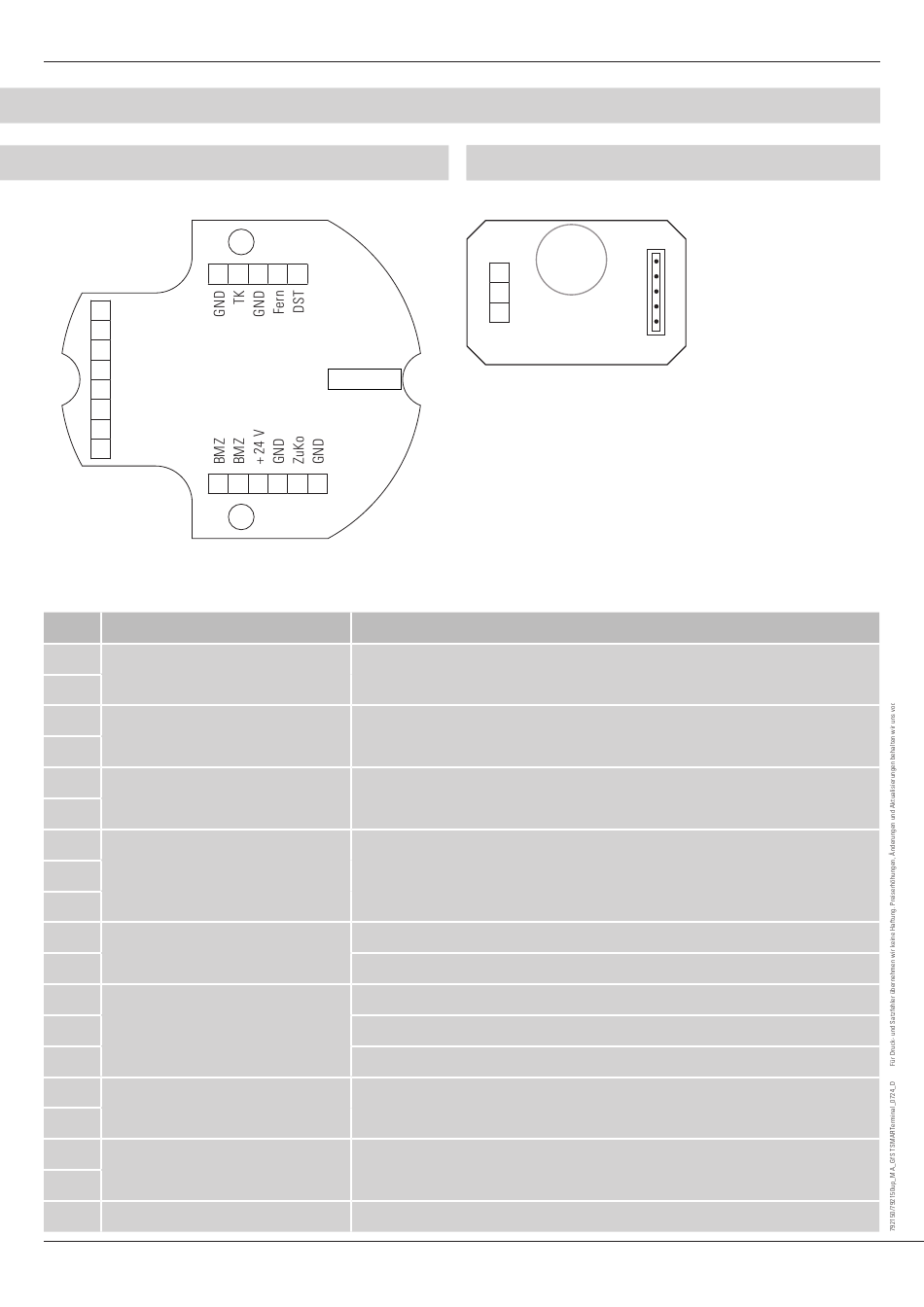

KLEMMENPLAN
Anschlußplatine
15
14
NO
13
NC
12
Com
11
Magn +
10
Magn –
9
GND
8
NO 1
7
NO 2
6
Kl.-Nr.
Funktion
1
Zuko parallel zum internen Schlüsselschalter
2
3
24 V/DC Einspeisung
4
5
Eingang Brandmeldezentrale (BMZ)
6
7
8
Rückmeldekontakt Verriegelungselement
9
10
Spannungsversorgung der
Verriegelungselemente
11
12
13
Alarmweiterleitung Notauf
14
15
Eingang Türkontakt
16
17
Eingang Zutrittskontrolle
18
19
BUS-Schnittstelle
10
16
17
18
19
5
4
3
2
1
Bemerkung
Anschluss einer externen Zutrittskontrolle für Einzelfreigabe sowie das Quittieren von
Notauf-, Brandmelde- und Sabotagealarm.
Nicht vorhanden. KEINE FUNKTION.
Werksseitig gebrückt. Kein Reset erforderlich, sofern keine Türbegehung
Werksseitig 7 + 9 gebrückt
1 Verriegelungselement
2 Verriegelungselemente
– 24 V/DC
+ 24 V/DC
Potenzialfreier Kontakt: COM 30 V/0,5 A max.
Potenzialfreier Kontakt: NC 30 V/0,5 A max.
Potenzialfreier Kontakt: NO 30 V/0,5 A max.
Wird kein TK verwendet MÜSSEN 15 und 16 gebrückt werden.
Wird 17 und 18 gebrückt, dann offen
Vernetzung
Netzanschluß
Netzanschluß Art.-Nr.: 792 150/792 150up
1
PE
2
N
3
L1
8 + 9 anklemmen
Brücke entfernen. 7 + 9 anklemmen. 8 + 9 anklemmen.
Art.-Nr.: 792 150/792 150up
Version: 1.1/24
