GfS SMARTTerminal®PUR EMA

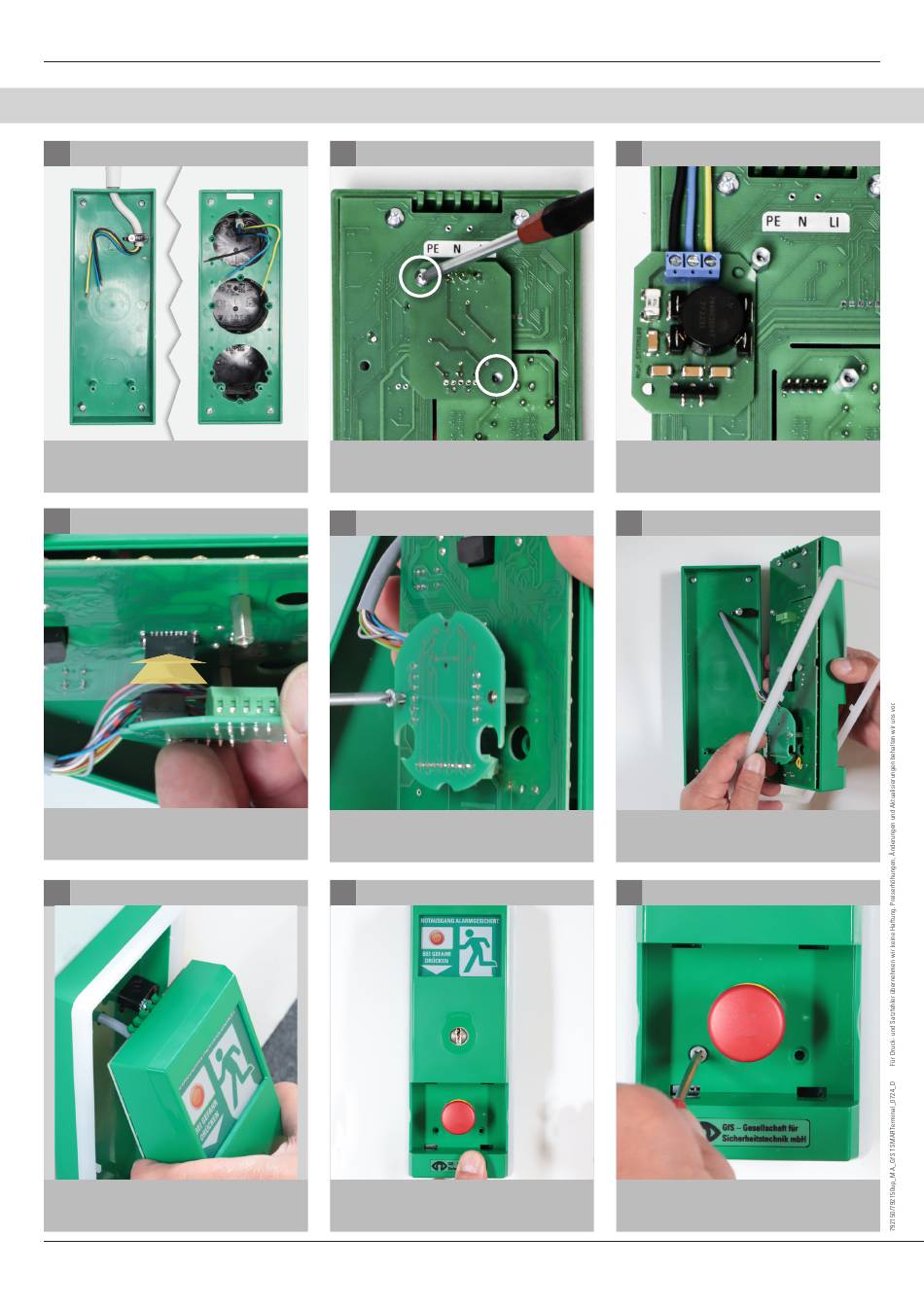

MONTAGE
1 Auf-/Unterputz-Rahmen
Aufputz- oder Unterputzrahmen montieren.
3 Anschlußplatine aufstecken
Anschlußplatine vorsichtig über den Stecker mit der
Hauptplatine verbinden.
6 Betriebseinheit aufsetzen
Haltekrallen von unten einführen, Betriebseinheit auf
den Rahmen setzen.
8
1 Netzanschluß
Lösen Sie die Netzanschlußplatine von der Hauptplatine
4 Anschlußplatine befestigen
Anschlußplatine befestigen (2 Schrauben).
7 Betriebseinheit aufsetzen
Gehäuse unten in seine Halterung drücken.
Art.-Nr.: 792 150/792 150up
2 Anschlußplatine anklemmen
Belegen Sie die Klemmen wie im Anschlußplan
beschrieben
5 Leuchtrahmen
Leuchtrahmen anbringen.
8 Verschrauben
Betriebseinheit befestigen. (2 Schrauben)
Schraubenabdeckungen anbringen (2 Abdeckstopfen).
Anschließend die Notschalterabdeckung aufsetzen.
