HP Compaq 8000 Referenzhandbuch Seite 25

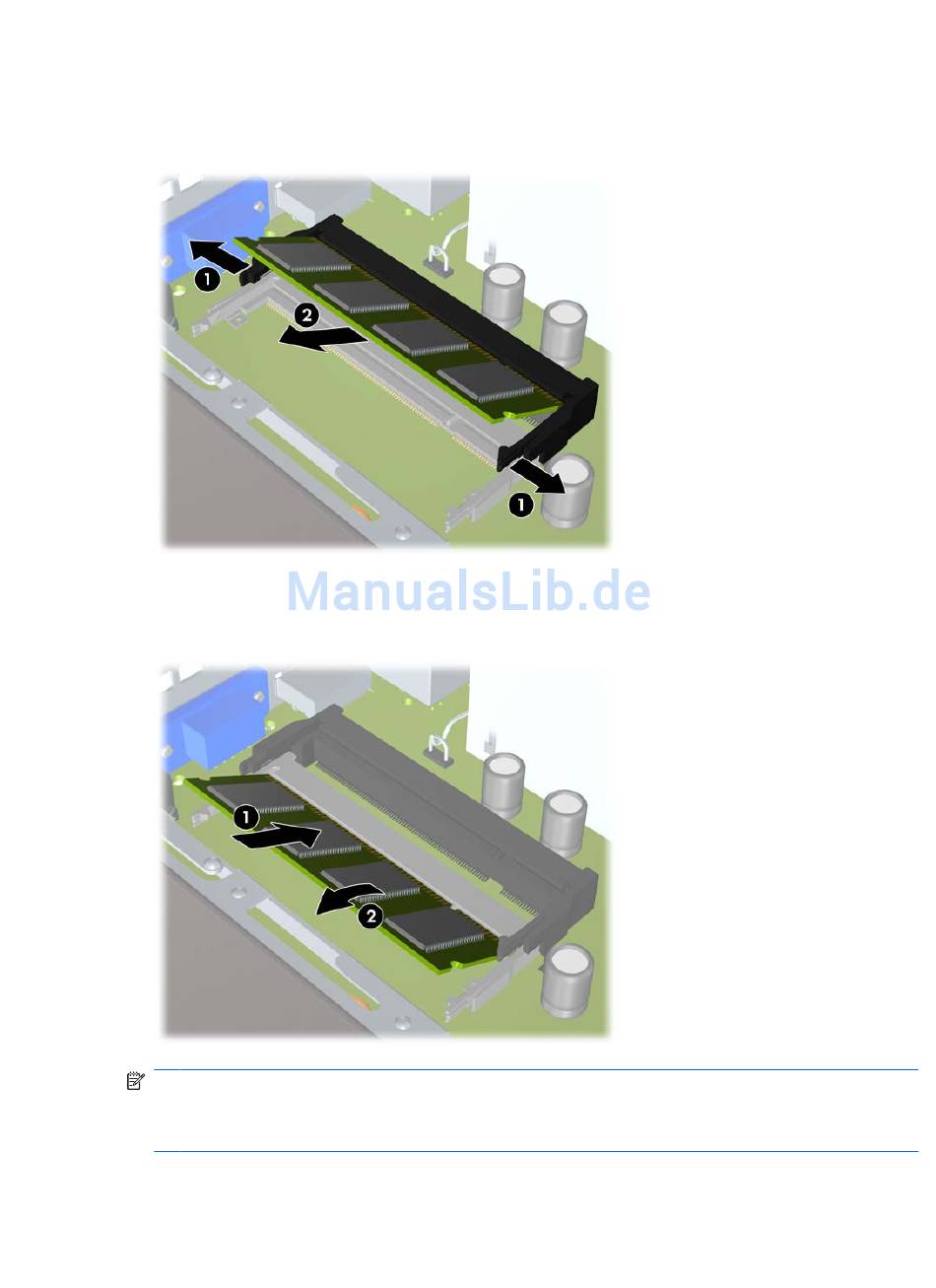

8. Wenn Sie ein zweites SO-DIMM-Modul hinzufügen möchten, entfernen Sie das SO-DIMM-Modul
vom oberen XMM1-Steckplatz, um auf den unteren XMM3-Steckplatz zugreifen zu können.
Drücken Sie die beiden Verriegelungen links und rechts des SO-DIMM-Moduls nach außen (1),
und ziehen Sie dann das SO-DIMM-Modul aus dem Steckplatz (2).
Abbildung 2-9
9. Schieben Sie das neue SODIMM-Modul in einem ca. 30°-Winkel in den Steckplatz hinein (1), und
drücken Sie es dann nach unten (2), bis die Riegel einrasten.
Abbildung 2-10
HINWEIS:
muss dabei an der Nase am Speichermodulsteckplatz ausgerichtet sein.
Der XMM1-Steckplatz (oben) muss mit einem SO-DIMM-Modul bestückt sein.
10. Setzen Sie das SO-DIMM-Modul wieder in den XMM1-Steckplatz ein, falls dieses entfernt wurde.
DEWW
Entfernen eines SODIMM-Moduls
Einsetzen eines SODIMM-Moduls
Die Speichermodule können nur auf eine Art eingesetzt werden. Die Kerbe am Modul
Einsetzen von zusätzlichem Speicher 19
