Hardware-Referenzhandbuch

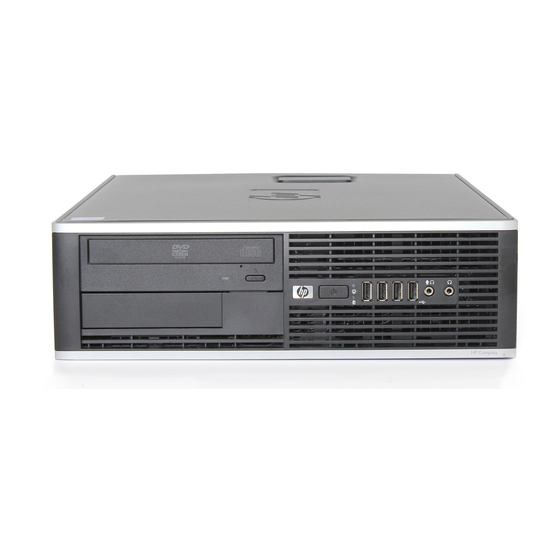

HP Compaq 8000 Elite Small Form Factor Business PC

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HP Compaq 8000

Inhaltszusammenfassung für HP Compaq 8000

  • Seite 1 Hardware-Referenzhandbuch HP Compaq 8000 Elite Small Form Factor Business PC...
  • Seite 2 Dieses Dokument enthält urheberrechtlich geschützte Informationen. Ohne schriftliche Genehmigung der Hewlett-Packard Company darf dieses Dokument weder kopiert noch in anderer Form vervielfältigt oder übersetzt werden. Hardware-Referenzhandbuch HP Compaq 8000 Elite Small Form Factor Business PC Erste Ausgabe (November 2009) Dokumenten-Teilenummer: 588912-041...

  • Seite 3: Allgemeines

    Allgemeines In diesem Handbuch finden Sie grundlegende Informationen für die Aufrüstung dieses Computermodells. VORSICHT! In dieser Form gekennzeichneter Text weist auf Verletzungs- oder Lebensgefahr bei Nichtbefolgen der Anleitungen hin. ACHTUNG: In dieser Form gekennzeichneter Text weist auf die Gefahr von Hardware-Schäden oder Datenverlust bei Nichtbefolgen der Anleitungen hin.
  • Seite 4 Allgemeines DEWW...

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Produktmerkmale Merkmale der Standardkonfiguration ....................1 Komponenten auf der Vorderseite ....................... 2 Komponenten des Speicherkarten-Lesegeräts ..................3 Komponenten auf der Rückseite ......................4 Tastatur ..............................5 Verwenden der Windows Logo-Taste .................. 5 Position der Seriennummer ........................7 2 Hardware-Aufrüstung Wartungsfreundlichkeit .........................
  • Seite 6 Anhang A Technische Daten Anhang B Batterieaustausch Anhang C Externe Sicherheitsgeräte Anbringen eines Sicherheitsschlosses ....................55 HP/Kensington MicroSaver Security Cable Lock ............... 55 Vorhängeschloss ....................... 56 Sicherheitsschloss für HP Business PC ................56 Frontblendensicherung ...................... 58 Anhang D Elektrostatische Entladung Vermeiden von Schäden durch elektrostatische Entladungen ............

  • Seite 7: Produktmerkmale

    Produktmerkmale Merkmale der Standardkonfiguration Die Merkmale des HP Compaq Small Form Factor sind von Modell zu Modell verschieden. Eine vollständige Auflistung der installierten Hard- und Software erhalten Sie, wenn Sie das Diagnosedienstprogramm ausführen (bestimmte Modelle). HINWEIS: Der Small Form Factor-Computer kann auch als Tower-System verwendet werden.

  • Seite 8: Komponenten Auf Der Vorderseite

    Komponenten auf der Vorderseite Die Anordnung der Laufwerke kann von Modell zu Modell unterschiedlich sein. Einige Modelle besitzen eine Laufwerksblende für einen oder mehrere Laufwerksschächte. Abbildung 1-2 Komponenten auf der Vorderseite Tabelle 1-1 Komponenten auf der Vorderseite Optisches 5,25-Zoll-Laufwerk USB (Universal Serial Bus)-Anschlüsse LED-Anzeige für das optische Laufwerk Mikrofon-/Kopfhöreranschluss Auswurftaste für optisches Laufwerk...

  • Seite 9: Komponenten Des Speicherkarten-Lesegeräts

    Komponenten des Speicherkarten-Lesegeräts Das Speicherkarten-Lesegerät ist optional und steht nicht in allen Modellen zur Verfügung. In der folgenden Abbildung und Tabelle sind die Komponenten des Speicherkarten-Lesegeräts dargestellt bzw. aufgeführt. Abbildung 1-3 Komponenten des Speicherkarten-Lesegeräts Tabelle 1-2 Komponenten des Speicherkarten-Lesegeräts Nein. Steckplatz Karten ●...

  • Seite 10: Komponenten Auf Der Rückseite

    Die Anordnung und Anzahl der Anschlüsse kann von Modell zu Modell unterschiedlich sein. Ein optionaler zweiter serieller Anschluss und ein optionaler paralleler Anschluss sind bei HP erhältlich. Wenn ein Gerät am blauen Audioeingangsanschluss angeschlossen wird, öffnet sich ein Dialogfeld, das Sie fragt, ob Sie den Anschluss für ein Eingangsgerät oder für ein Mikrofon verwenden möchten.

  • Seite 11: Tastatur

    Tastatur Abbildung 1-5 Tastaturkomponenten Tabelle 1-4 Tastaturkomponenten Funktionstasten Zum Ausführen besonderer Funktionen in Abhängigkeit der verwendeten Software-Anwendungen. Editiertasten Hierzu gehören folgende Tasten: Einfügen, Pos1, Bild auf, Entfernen, Ende und Bild ab. Statusanzeigen Zeigen den Status Ihrer Computer- und Tastatureinstellungen an (num, Feststelltaste, Rollen).
  • Seite 12 Tabelle 1-5 Funktionen der Windows Logo-Taste Die folgenden Windows Logo-Tastenfunktionen sind unter Microsoft Windows XP, Microsoft Windows Vista und Microsoft Windows 7 verfügbar. Windows Logo-Taste Zeigt das Startmenü an bzw. blendet es aus. Windows Logo-Taste + Zeigt den Desktop an. Windows Logo-Taste + Minimiert alle offenen Anwendungsfenster auf Symbolgröße.

  • Seite 13: Position Der Seriennummer

    Tabelle 1-5 Funktionen der Windows Logo-Taste (Fortsetzung) Windows Logo-Taste + Pfeil nach unten Minimiert das Fenster. Windows Logo-Taste + Umschalttaste Pfeil Streckt das Fenster bis an den oberen und unteren nach oben Bildschirmrand. Windows Logo-Taste + Umschalttaste Pfeil Verschiebt ein Fenster von einem Monitor auf einen anderen nach links oder Pfeil nach rechts...

  • Seite 14: Hardware-Aufrüstung

    . Das Handbuch enthält Erläuterungen zur richtigen Einrichtung des Arbeitsplatzes und zur korrekten Körperhaltung sowie Gesundheitstipps für die Arbeit am Computer und wichtige Hinweise zur elektrischen und mechanischen Sicherheit. Dieses Handbuch befindet sich im Internet unter http://www.hp.com/ergo. VORSICHT! Im Innern befinden sich mit Strom versorgte und bewegliche Teile.
  • Seite 15 ACHTUNG: Statische Elektrizität kann die elektrischen Komponenten des Computers oder der optionalen Geräte beschädigen. Bevor Sie mit der Arbeit an den Komponenten beginnen, sollten Sie daher einen geerdeten Metallgegenstand berühren, um sich elektrostatisch zu entladen. Weitere Informationen erhalten Sie in Anhang D, „Elektrostatische Entladung“...

  • Seite 16: Aufheben Der Sperre Des Smart Cover Lock

    Sie diesen Schlüssel, bevor Sie ihn benötigen. So erhalten Sie einen FailSafe-Schlüssel: ● Wenden Sie sich an einen HP Servicepartner. Bestellen Sie unter der Teilenummer 166527-001 den schraubenschlüsselartigen Schlüssel oder unter der Teilenummer 166527-002 den schraubendreherartigen Schlüssel.
  • Seite 17 Wenn der Computer auf einem Standfuß steht, nehmen Sie ihn herunter. Entfernen Sie mit dem Smart Cover FailSafe-Schlüssel die Sicherheitsschraube, mit der das Smart Cover Lock am Systemgehäuse befestigt ist. Abbildung 2-1 Entfernen der Schraube des Smart Cover Lock Sie können jetzt die Abdeckung des Computers entfernen. Siehe „Entfernen der Abdeckung“...

  • Seite 18: Entfernen Der Abdeckung

    Entfernen der Abdeckung Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Entnehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.

  • Seite 19: Anbringen Der Abdeckung

    Anbringen der Abdeckung Schieben Sie den vorderen Rand der Zugriffsabdeckung unter den Rand der Gehäusevorderseite (1). Drücken Sie dann das hintere Ende der Zugriffsabdeckung auf das Gehäuse, bis es einrastet (2). Abbildung 2-3 Anbringen der Abdeckung DEWW Anbringen der Abdeckung...

  • Seite 20: Entfernen Der Frontblende

    Entfernen der Frontblende Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Entnehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.

  • Seite 21: Entfernen Der Laufwerksblenden

    Entfernen der Laufwerksblenden Bei einigen Modellen gibt es Laufwerksblenden, die die externen 3,5-Zoll- und 5,25-Zoll- Laufwerksschächte abdecken und vor dem Installieren eines Laufwerks entfernt werden müssen. So entfernen Sie eine Laufwerksblende: Nehmen Sie die Zugriffsabdeckung und die Frontblende ab. Um eine Laufwerksblende zu entfernen, drücken Sie die beiden übrigen Laschen, welche die Laufwerksblende fixieren, zum äußeren rechten Rand der Blende (1), und schieben Sie die Laufwerksblende nach hinten und nach rechts, um sie abzunehmen (2).

  • Seite 22: Anbringen Der Frontblende

    Anbringen der Frontblende Setzen Sie die drei Haken an der Unterseite der Blende in die rechteckigen Aussparungen auf dem Gehäuse ein (1), klappen Sie dann die Oberseite der Abdeckung auf das Gehäuse (2), und lassen Sie diese einrasten. Abbildung 2-6 Anbringen der Frontblende Kapitel 2 Hardware-Aufrüstung DEWW...

  • Seite 23: Verwenden Des Small Form Factor-Computers Als Tower-System

    Verwenden des Small Form Factor-Computers als Tower-System Der Small Form Factor-PC kann mit einem optionalen Tower-Standfuß, der bei HP erhältlich ist, als Tower-System verwendet werden. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Entnehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer.

  • Seite 24: Einsetzen Von Zusätzlichem Speicher

    Einsetzen von zusätzlichem Speicher Der Computer ist mit DDR3-SDRAM-Speicher ausgestattet (Double Data Rate 3 Synchronous Dynamic Random Access Memory, synchroner dynamischer RAM mit doppelter Datenrate und doppelter Bandbreite). Dabei handelt es sich um DIMM-Module (Dual Inline Memory Module, Speichermodul mit zwei parallelen Kontaktreihen).

  • Seite 25: Bestücken Von Dimm-Steckplätzen

    Bestücken von DIMM-Steckplätzen Auf der Systemplatine befinden sich vier DIMM-Steckplätze, d. h. zwei Steckplätze pro Kanal. Die Steckplätze sind mit DIMM1, DIMM2, DIMM3 und DIMM4 bezeichnet, wobei die Steckplätze DIMM1 und DIMM2 Speicherkanal A und die Steckplätze DIMM3 und DIMM4 Speicherkanal B zugeordnet sind. Abbildung 2-8 Position der DIMM-Steckplätze Tabelle 2-1...

  • Seite 26: Einsetzen Von Dimms

    Kanal, der mit der geringsten Speicherkapazität bestückt ist, die Gesamtspeicherkapazität, die dem Dual Channel Mode zugewiesen ist; die übrige Speicherkapazität steht für den Single Channel Mode zur Verfügung. Für optimale Geschwindigkeit sollten die Kanäle ausgewogen bestückt sein, so dass die größte Speicherkapazität auf die beiden Kanäle verteilt ist. Wenn ein Kanal über mehr Speicher als der andere verfügt, sollte der größere Speicher Kanal A zugewiesen werden.
  • Seite 27 VORSICHT! Um die Verletzungsgefahr durch heiße Oberflächen zu vermeiden, warten Sie, bis die inneren Systemkomponenten abgekühlt sind, bevor Sie diese anfassen. Drehen Sie das Gehäuse des externen Laufwerksschachts nach oben, um auf die Speichersteckplätze auf der Systemplatine zuzugreifen. Abbildung 2-9 Aufrechtstellen des Laufwerkskäfigs DEWW Einsetzen von zusätzlichem Speicher...
  • Seite 28 Öffnen Sie die beiden Riegel des Speichermodulsteckplatzes (1), und setzen Sie das Speichermodul in den Steckplatz ein (2). Abbildung 2-10 Einsetzen eines DIMM-Moduls HINWEIS: Die Speichermodule können nur auf eine Art eingesetzt werden. Die Kerbe am Modul muss dabei an der Nase am Speichermodulsteckplatz ausgerichtet sein. Ein DIMM-Modul muss in den schwarzen DIMM1-Steckplatz eingesetzt sein.

  • Seite 29: Herausnehmen Oder Einsetzen Einer Erweiterungskarte

    Herausnehmen oder Einsetzen einer Erweiterungskarte Es stehen ein PCI-Erweiterungssteckplatz, zwei PCI-Express-x1-Erweiterungsteckplätze und ein PCI- Express-x16-Erweiterungssteckplatz zur Verfügung. HINWEIS: Die PCI- und PCI-Express-Steckplätze unterstützen nur Low Profile-Karten. Abbildung 2-11 Position der Erweiterungssteckplätze Tabelle 2-2 Position der Erweiterungssteckplätze Beschreibung PCI-Erweiterungssteckplatz PCI-Express-x16-Erweiterungssteckplatz PCI-Express-x1-Erweiterungssteckplatz PCI-Express-x1-Erweiterungssteckplatz HINWEIS: Sie können eine PCI-Express-x1-, x4-, x8- oder x16-Erweiterungskarte in den PCI-...
  • Seite 30 ACHTUNG: Unabhängig vom Betriebsmodus liegt immer Spannung an der Systemplatine an, solange der Computer mit einer Strom führenden Steckdose verbunden ist. Ziehen Sie den Netzstecker, um eine Beschädigung der internen Komponenten des Computers zu verhindern. Wenn der Computer auf einem Standfuß steht, nehmen Sie ihn herunter. Entfernen Sie die Abdeckung des Computers.
  • Seite 31 Entfernen Sie vor dem Einsetzen einer Erweiterungskarte die Steckplatzabdeckung bzw. eine bereits vorhandene Erweiterungskarte. Wenn Sie eine Erweiterungskarte in einen freien Steckplatz einbauen, entfernen Sie die zugehörige Abdeckblende auf der Rückseite des Gehäuses. Ziehen Sie die Abdeckblende gerade nach oben, und nehmen Sie sie aus dem Computergehäuse heraus. Abbildung 2-13 Entfernen der Abdeckung eines Erweiterungssteckplatzes DEWW...
  • Seite 32 Wenn Sie eine herkömmliche PCI-Karte oder PCI-Express-x1-Karte entfernen, halten Sie die Karte an beiden Ecken fest, und lösen Sie sie durch vorsichtiges Hin- und Herbewegen aus dem Steckplatz. Ziehen Sie die Erweiterungskarte gerade nach oben aus dem Steckplatz (1) und anschließend vom Innern des Computergehäuses weg nach außen, um sie vollständig aus dem Gehäuse (2) herausnehmen zu können.
  • Seite 33 Wenn Sie eine PCI-Express-x16-Karte entfernen, lösen Sie zunächst die Verriegelung auf der Rückseite des Erweiterungssteckplatzes, indem Sie den Hebel vom Steckplatz weg ziehen, und bewegen Sie die Karte anschließend vorsichtig im Steckplatz hin und her. Ziehen Sie die Erweiterungskarte gerade nach oben aus dem Steckplatz und dann vom Innern des Computergehäuses weg nach außen, um sie vollständig aus dem Gehäuse herausnehmen zu können.
  • Seite 34 Beim Einbauen einer neuen Erweiterungskarte halten Sie die Karte direkt über den Steckplatz auf der Systemplatine. Bewegen Sie die Karte dann zur Rückseite des Gehäuses (1), und schieben Sie den unteren Teil der Kartenhalterung in den kleinen Schlitz am Gehäuse. Drücken Sie die Karte dann vorsichtig in den Steckplatz auf der Systemplatine (2).

  • Seite 35: Position Der Laufwerke

    Wenn der Computer auf einem Standfuß platziert war, stellen Sie ihn wieder darauf. Stecken Sie den Netzstecker wieder ein, und schalten Sie den Computer ein. Verriegeln Sie die Sicherheitsvorrichtungen, die beim Entfernen der Abdeckung gelöst wurden. Konfigurieren Sie ggf. den Computer neu. Position der Laufwerke Abbildung 2-18 Position der Laufwerke...

  • Seite 36: Ein- Und Ausbauen Von Laufwerken

    Ein- und Ausbauen von Laufwerken Beachten Sie die folgenden Hinweise, wenn Sie zusätzliche Laufwerke in Ihren Computer einbauen: ● Das primäre serielle ATA (SATA)-Festplattenlaufwerk muss mit dem primären dunkelblauen SATA-Anschluss auf der Systemplatine verbunden werden, der als SATA0 bezeichnet ist. ●...

  • Seite 37: Laufwerksverbindungen Der Systemplatine

    ACHTUNG: So vermeiden Sie Datenverlust oder die Beschädigung des Computers bzw. des Laufwerks: Vor dem Ein- oder Ausbau eines Laufwerks müssen Sie das Betriebssystem ordnungsgemäß herunterfahren, den Computer ausschalten und das Netzkabel ziehen. Wenn der Computer eingeschaltet ist oder sich im Standby-Modus befindet, dürfen keine Laufwerke ausgebaut werden. Bevor Sie ein Laufwerk berühren, müssen Sie sicherstellen, dass Sie nicht elektrostatisch aufgeladen sind.

  • Seite 38: Ausbauen Eines Externen 5,25-Zoll-Laufwerks

    Tabelle 2-4 Laufwerksverbindungen der Systemplatine (Fortsetzung) Nein. Systemplatinenanschluss Etikett für Systemplatine Farbe SATA2 SATA2 Hellblau eSATA ESATA Schwarz Ausbauen eines externen 5,25-Zoll-Laufwerks ACHTUNG: Im Laufwerk darf sich kein Wechseldatenträger mehr befinden, wenn Sie es aus dem Computer herausnehmen. So bauen Sie ein externes 5,25-Zoll-Laufwerk aus: Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern.
  • Seite 39 Wenn Sie ein optisches Laufwerk ausbauen, ziehen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des optischen Laufwerks ab. Abbildung 2-22 Abziehen der Strom- und Datenkabel Drehen Sie den Laufwerkskäfig zurück in die ursprüngliche Position. ACHTUNG: Achten Sie darauf, keine Kabel oder Leitungen beim Drehen des Laufwerkskäfigs zu beschädigen.

  • Seite 40: Einbauen Eines Optischen Laufwerks In Den 5,25-Zoll-Laufwerksschacht

    Drücken Sie die grüne Laufwerksverriegelung auf der linken Seite des Laufwerks nach unten, um das Laufwerk vom Laufwerkskäfig zu trennen (1). Schieben Sie nun das Laufwerk bis zum Anschlag zurück, während Sie gleichzeitig auf die Laufwerksverriegelung drücken. Nehmen Sie anschließend das Laufwerk nach oben aus dem Laufwerkskäfig (2) heraus. Abbildung 2-24 Ausbauen des 5,25-Zoll-Laufwerks HINWEIS:...
  • Seite 41 Setzen Sie vier metrische M3-Führungsschrauben in die unteren Bohrungen auf beiden Seiten des Laufwerks ein. Im Lieferumfang befinden sich vier zusätzliche metrische M3-Führungsschrauben, die vorne am Gehäuse unter der Frontblende befestigt sind. Die metrischen M3-Schrauben sind schwarz. Unter „Ein- und Ausbauen von Laufwerken“ auf Seite 30 finden Sie eine Abbildung mit der Lage der zusätzlichen metrischen M3-Führungsschrauben.
  • Seite 42 Stellen Sie den Laufwerkskäfig aufrecht. Abbildung 2-27 Aufrechtstellen des Laufwerkskäfigs Schließen Sie das SATA-Datenkabel an den weißen Anschluss auf der Systemplatine an, der als SATA1 bezeichnet ist. Verlegen Sie das Datenkabel durch die Kabelführungen. ACHTUNG: Die beiden Kabelführungen verhindern, dass das Datenkabel beim Anheben oder Absenken des Laufwerkskäfigs gequetscht wird.

  • Seite 43: Ausbauen Eines Externen 3,5-Zoll-Laufwerks

    Drehen Sie den Laufwerkskäfig zurück in die ursprüngliche Position. ACHTUNG: Achten Sie darauf, keine Kabel oder Leitungen beim Drehen des Laufwerkskäfigs zu beschädigen. Abbildung 2-29 Drehen des Laufwerkskäfigs in die ursprüngliche Position Setzen Sie die Abdeckung wieder auf. Wenn der Computer auf einem Standfuß platziert war, stellen Sie ihn wieder darauf. Stecken Sie den Netzstecker wieder ein, und schalten Sie den Computer ein.
  • Seite 44 Ziehen Sie die Laufwerkskabel an der Rückseite des Laufwerks ab, oder – wenn Sie ein Speicherkarten-Lesegerät entfernen – ziehen Sie die USB- und 1394-Kabel wie in den folgenden Abbildungen dargestellt von der Systemplatine ab. HINWEIS: Bei manchen Modellen verfügt das Speicherkarten-Lesegerät nicht über einen 1394- Anschluss oder ein 1394-Kabel.

  • Seite 45: Einbauen Eines Laufwerks In Den Externen 3,5-Zoll-Laufwerksschacht

    Gehäuse unter der Frontblende befestigt sind. Für sekundäre Festplatten benötigen Sie Standardschrauben mit 6-32-Gewinde. Alle anderen Laufwerke (ausgenommen der primären Festplatte) benötigen metrische M3-Schrauben. Die von HP mitgelieferten metrischen M3-Schrauben sind schwarz, die Standardschrauben mit 6-32-Gewinde sind silberfarben. Eine Abbildung der Position der Führungsschrauben finden Sie unter...

  • Seite 46: Entfernen Und Wiedereinsetzen Des Primären Internen 3,5-Zoll-Sata- Festplattenlaufwerks

    Setzen Sie das Laufwerk mit den Führungsschrauben in die J-förmigen Schlitze im Laufwerksschacht ein. Schieben Sie das Laufwerk dann nach vorne, bis es einrastet. Abbildung 2-33 Einbauen eines Laufwerks in den 3,5-Zoll-Laufwerksschacht (Speicherkarten- Lesegerät abgebildet) Schließen Sie die Laufwerkskabel an: Beim Einbau einer zweiten Festplatte schließen Sie die Strom- und Datenkabel auf der Rückseite des Laufwerks an und verbinden das andere Ende des Datenkabels mit dem nächsten freien (nicht belegten) SATA-Anschluss auf der Systemplatine.
  • Seite 47 Das vorinstallierte 3,5-Zoll-Festplattenlaufwerk befindet sich unter dem Netzteil. So bauen Sie die Festplatte aus und wieder ein: Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Entnehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus.
  • Seite 48 Bringen Sie das Netzteil in aufrechte Position. Das Festplattenlaufwerk befindet sich unter dem Netzteil. Abbildung 2-35 Aufstellen des Netzteils Ziehen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des Festplattenlaufwerks ab. Abbildung 2-36 Abziehen der Strom- und Datenkabel vom Festplattenlaufwerk Kapitel 2 Hardware-Aufrüstung DEWW...
  • Seite 49 Drücken Sie auf den grünen Freigaberiegel neben dem Festplattenlaufwerk (1). Schieben Sie das Laufwerk bei gedrücktem Riegel bis zum Anschlag nach vorne, und nehmen Sie es nach oben aus dem Schacht heraus (2). Abbildung 2-37 Ausbauen der Festplatte Wenn Sie ein Festplattenlaufwerk einbauen möchten, müssen Sie die silberfarbenen und blauen Führungsschrauben zur isolierten Montage aus der alten Festplatte entfernen und in die neue Festplatte eindrehen.

  • Seite 50: Entfernen Und Wiedereinsetzen Eines 3,5-Zoll-Sata-Wechselfestplattenlaufwerks

    Richten Sie die Führungsschrauben an den Steckplätzen am Laufwerksgehäuse aus, drücken Sie das Laufwerk nach unten in den Schacht hinein, und schieben Sie es so weit wie möglich nach hinten, bis es einrastet. Abbildung 2-39 Einbauen der Festplatte Schließen Sie die Strom- und Datenkabel auf der Rückseite der Festplatte an. HINWEIS: Vergewissern Sie sich beim Einbau der primären Festplatte, dass die SATA- und Netzkabel durch die Kabelführung auf der Unterseite des Gehäuserahmens hinter der Festplatte...
  • Seite 51 HINWEIS: Bevor Sie die alte Festplatte ausbauen, sollten Sie unbedingt die darauf gespeicherten Daten sichern, damit Sie sie auf die neue Festplatte übertragen können. Entsperren Sie die Festplattenhalterung mit dem bereitgestellten Schlüssel, und ziehen Sie die Halterung aus dem Gehäuse heraus. Entfernen Sie die Schraube von der Rückseite der Halterung (1), und ziehen Sie dann die obere Abdeckung von der Halterung (2).
  • Seite 52 Entfernen Sie die vier Schrauben vom unteren Teil der Festplattenhalterung. Abbildung 2-42 Entfernen der Sicherheitsschrauben Schieben Sie die Festplatte wieder hinein, um sie von der Halterung zu lösen, und heben Sie sie an und aus der Halterung heraus. Abbildung 2-43 Ausbauen der Festplatte Kapitel 2 Hardware-Aufrüstung DEWW...
  • Seite 53 Platzieren Sie die neue Festplatte in der Halterung, und schieben Sie die Festplatte wieder hinein, so dass sie im SATA-Anschluss auf der Platine der Halterung sitzt. Stellen Sie sicher, dass der Anschluss an der Festplatte vollständig in den Anschluss auf der Platine der Halterung hineingedrückt ist.
  • Seite 54 Platzieren Sie den Thermosensor oben auf der Festplatte an einer Position, die das Etikett nicht bedeckt (1), und befestigen Sie den Thermosensor mit dem Klebestreifen oben auf der Festplatte (2). Abbildung 2-46 Anbringen des Thermosensors Schieben Sie die Abdeckung auf die Halterung (1), und ziehen Sie die Schraube an der Rückseite der Halterung wieder an, um die Abdeckung zu befestigen (2).

  • Seite 55: Anhang A Technische Daten

    Technische Daten Tabelle A-1 Technische Daten Desktop-Maße (in Desktop-Position) 3,95 Zoll 10,0 cm Höhe 13,3 Zoll 33,8 cm Breite 14,9 Zoll 37,8 cm Tiefe Gewicht 16,72 lb 7,6 kg Unterstütztes Gewicht (maximal verteilte Last in Desktop-Position) 77 lb 35 kg Temperaturbereich 50 °...
  • Seite 56 Tabelle A-1 Technische Daten (Fortsetzung) Nennspannungsbereich (Standardstromversorgung) 100-240 Volt 100-240 Volt Wechselstrom Wechselstrom Nennspannungsbereich (EPA 87/89/85 % bei 20/50/100 % 100-240 Volt 100-240 Volt Laststromversorgung) Wechselstrom Wechselstrom Nominale Eingangsfrequenz 50-60 Hz 50-60 Hz Ausgangsleistung 240 W 240 W Nominaler Eingangsstrom (maximal) 4 A bei 100 Volt 2 A bei 230 Volt Standardstromversorgung...

  • Seite 57: Anhang B Batterieaustausch

    Tauschen Sie die Batterie nur gegen geeignete HP Ersatzprodukte aus. ACHTUNG: Tauschen Sie die Batterie nur gegen geeignete HP Ersatzprodukte aus. Sichern Sie vor dem Austauschen der Batterie unbedingt die CMOS-Einstellungen des Computers. Statische Elektrizität kann die elektronischen Komponenten des Computers oder der optionalen Geräte beschädigen.
  • Seite 58 Wenn der Computer auf einem Standfuß steht, nehmen Sie ihn herunter. Entfernen Sie die Abdeckung des Computers. Suchen Sie die Batterie und deren Halterung auf der Systemplatine. HINWEIS: Bei manchen Computermodellen müssen Sie unter Umständen eine interne Komponente herausnehmen, um die Batterie austauschen zu können. Führen Sie je nach Typ der Batteriehalterung auf der Systemplatine die folgenden Schritte aus, um die Batterie auszutauschen.
  • Seite 59 Um die neue Batterie einzusetzen, schieben Sie die Austauschbatterie mit dem Pluspol obenliegend an einer Seite unter die Halterungslippe. Drücken Sie die andere Seite der Batterie nach unten, bis die Batterie durch die Klammer gesichert ist (2). Abbildung B-2 Herausnehmen und Einsetzen einer Knopfzelle (Typ2) Typ 3 Drücken Sie die Halteklammer (1) der Batterie nach hinten, und nehmen Sie die Batterie heraus (2).
  • Seite 60 Stecken Sie den Netzstecker ein, und schalten Sie den Computer ein. Legen Sie das Datum und die Uhrzeit, Ihre Kennwörter und spezielle Systemeinstellungen mit Hilfe von Computer Setup erneut fest. Verriegeln Sie die Sicherheitsvorrichtungen, die beim Entfernen der Abdeckung gelöst wurden. Anhang B Batterieaustausch DEWW...

  • Seite 61: Anhang C Externe Sicherheitsgeräte

    HP ProtectTools Security Manager-Handbuch und im (bestimmte Modelle) unter http://www.hp.com. Anbringen eines Sicherheitsschlosses Die unten und auf den folgenden Seiten abgebildeten Sicherheitsschlösser können zur Sicherung des Computers verwendet werden. HP/Kensington MicroSaver Security Cable Lock Abbildung C-1 Anbringen einer Kabel-Diebstahlsicherung DEWW Anbringen eines Sicherheitsschlosses...

  • Seite 62: Vorhängeschloss

    Vorhängeschloss Abbildung C-2 Anbringen eines Vorhängeschlosses Sicherheitsschloss für HP Business PC Befestigen Sie das Sicherheitskabel, indem Sie es um ein feststehendes Objekt schlingen. Abbildung C-3 Befestigen des Kabels an einem feststehenden Gegenstand Anhang C Externe Sicherheitsgeräte DEWW...
  • Seite 63 Führen Sie die Tastatur- und Mauskabel durch die Sperre. Abbildung C-4 Durchführen des Tastatur- und Mauskabels Schrauben Sie das Schloss mit der beigefügten Schraube am Gehäuse fest. Abbildung C-5 Befestigen des Schlosses am Gehäuse DEWW Anbringen eines Sicherheitsschlosses...

  • Seite 64: Frontblendensicherung

    Führen Sie den Stecker des Sicherheitskabels in das Schloss ein (1), und drücken Sie den Knopf hinein (2), um das Schloss zu aktivieren. Verwenden Sie den beiliegenden Schlüssel, um das Schloss zu öffnen. Abbildung C-6 Aktivieren des Schlosses Frontblendensicherung Die Frontblende lässt sich mithilfe einer im Lieferumfang enthaltenen Sicherheitsschraube befestigen. So befestigen Sie die Sicherheitsschraube: Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern.
  • Seite 65 Entfernen Sie eine der fünf silbernen 6-32-Standardschrauben, die vorne am Gehäuse hinter der Blende befestigt sind. Abbildung C-7 Entfernen der Sicherheitsschraube der Frontblende Bringen Sie die Frontblende wieder an. Setzen Sie die Sicherheitsschraube neben den mittleren Freigaberiegel der Frontblende ein, um die Frontblende zu fixieren.

  • Seite 66: Anhang D Elektrostatische Entladung

    Elektrostatische Entladung Die Entladung von statischer Elektrizität über einen Finger oder einen anderen Leiter kann die Systemplatine oder andere Bauteile beschädigen, die gegenüber elektrostatischer Entladung empfindlich sind. Diese Art von Beschädigungen kann die Lebensdauer der Geräte verkürzen. Vermeiden von Schäden durch elektrostatische Entladungen Beachten Sie die folgenden Vorsichtsmaßnahmen, um eine Beschädigung durch elektrostatische Entladungen zu vermeiden:...
  • Seite 67 Wenn Sie keine geeigneten Hilfsmittel besitzen, um eine ordnungsgemäße Erdung sicherzustellen, wenden Sie sich an einen Servicepartner. HINWEIS: Weitere Informationen zu statischer Elektrizität erhalten Sie bei Ihrem Servicepartner. DEWW Erdungsmethoden...
