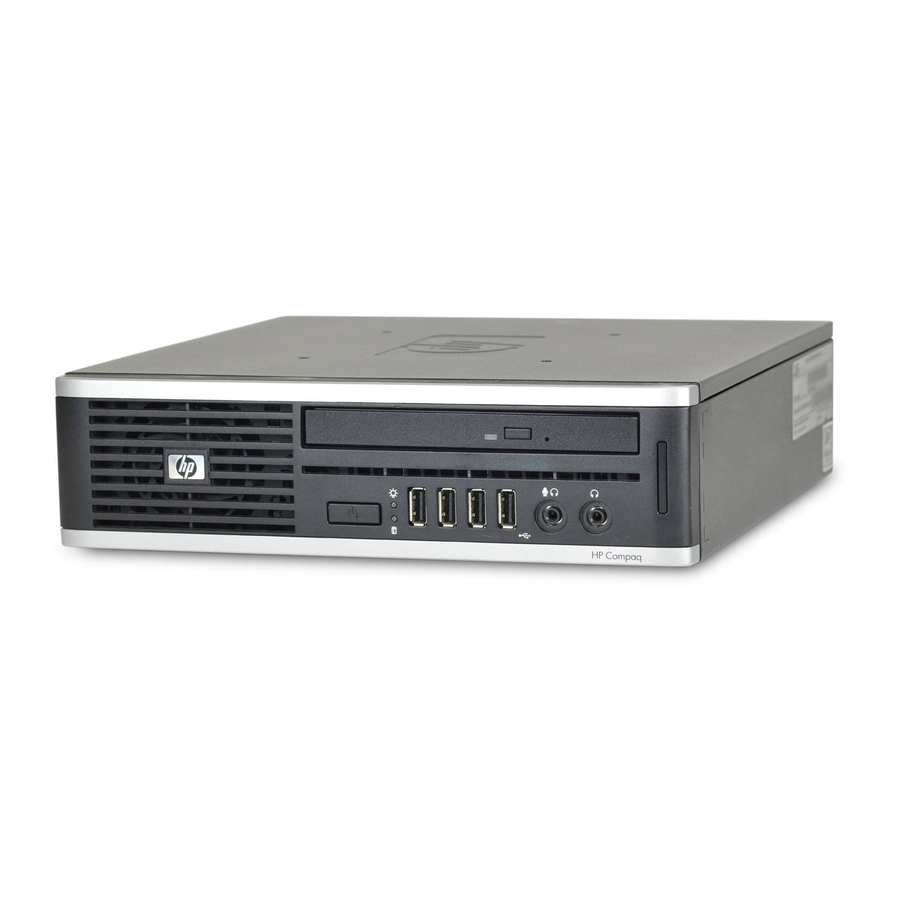

HP Compaq 8000 Elite Ultra-Slim Desktop Business PC

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für HP Compaq 8000

  • Seite 1 Hardware-Referenzhandbuch HP Compaq 8000 Elite Ultra-Slim Desktop Business PC...
  • Seite 2 Erfüllungsgehilfen von HP beruhen, bleibt hierdurch unberührt. Ebenso bleibt hierdurch die Haftung für sonstige Schäden, die auf einer grob fahrlässigen Pflichtverletzung durch HP oder auf einer vorsätzlichen oder grob fahrlässigen Pflichtverletzung eines gesetzlichen Vertreters oder Erfüllungsgehilfen von HP beruht, unberührt.
  • Seite 3: Allgemeines

    Allgemeines In diesem Handbuch finden Sie grundlegende Informationen für die Aufrüstung dieses Computermodells. VORSICHT! In dieser Form gekennzeichneter Text weist auf Verletzungs- oder Lebensgefahr bei Nichtbefolgen der Anleitungen hin. ACHTUNG: In dieser Form gekennzeichneter Text weist auf die Gefahr von Hardware-Schäden oder Datenverlust bei Nichtbefolgen der Anleitungen hin.
  • Seite 4 Allgemeines DEWW...
  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Produktmerkmale Merkmale der Standardkonfiguration ....................1 Komponenten auf der Vorderseite ....................... 2 Komponenten auf der Rückseite ......................3 Tastatur ..............................4 Verwenden der Windows Logo-Taste .................. 4 Position der Seriennummer ........................6 2 Hardware-Aufrüstung Wartungsfreundlichkeit ......................... 7 Warnhinweise und Vorsichtsmaßnahmen .................... 7 Anschließen des Netzkabels ........................
  • Seite 6 Anhang C Sicherheitsschloss Anbringen eines Sicherheitsschlosses ....................35 HP/Kensington MicroSaver Security Cable Lock ............... 35 Vorhängeschloss ....................... 36 Sicherheitsschloss für HP Business PC ................37 Frontblendensicherung ...................... 38 Anhang D Elektrostatische Entladung Vermeiden von Schäden durch elektrostatische Entladungen ............41 Erdungsmethoden ..........................
  • Seite 7: Produktmerkmale

    Produktmerkmale Merkmale der Standardkonfiguration Die Funktionen des HP Compaq Ultra-Slim Desktop können je nach Modell variieren. Eine vollständige Auflistung der installierten Hard- und Software erhalten Sie, wenn Sie das Diagnosedienstprogramm ausführen (bestimmte Modelle). Abbildung 1-1 Ultra-Slim Desktop DEWW Merkmale der Standardkonfiguration...
  • Seite 8: Komponenten Auf Der Vorderseite

    Komponenten auf der Vorderseite Die Anordnung der Laufwerke kann von Modell zu Modell unterschiedlich sein. Abbildung 1-2 Komponenten auf der Vorderseite Tabelle 1-1 Komponenten auf der Vorderseite Optisches Laufwerk Mikrofon-/Kopfhöreranschluss Betriebs-LED USB (Universal Serial Bus)-Anschlüsse SD-Speicherkarten-Lesegerät (optional) LED-Anzeige des Festplattenlaufwerks Kopfhöreranschluss Dual-State-Netzschalter HINWEIS:...
  • Seite 9: Komponenten Auf Der Rückseite

    Komponenten auf der Rückseite Abbildung 1-3 Komponenten auf der Rückseite Tabelle 1-2 Komponenten auf der Rückseite Ausgang für Audio-Geräte mit eigenem Netzkabelanschluss Netzteil (grün) PS/2-Tastaturanschluss (lila) TV-Tuner (optional) Universal Serial Bus (USB) (6) Audio-Eingang (blau) DisplayPort-Monitoranschluss PS/2-Mausanschluss (grün) VGA-Monitoranschluss (blau) RJ-45-Netzwerkanschluss HINWEIS: Die Anordnung und Anzahl der Anschlüsse kann von Modell zu Modell unterschiedlich sein.
  • Seite 10: Tastatur

    Tastatur Abbildung 1-4 Tastaturkomponenten Tabelle 1-3 Tastaturkomponenten Funktionstasten Zum Ausführen besonderer Funktionen in Abhängigkeit der verwendeten Software-Anwendungen. Editiertasten Hierzu gehören folgende Tasten: Einfügen, Pos1, Bild auf, Entfernen, Ende und Bild ab. Statusanzeigen Zeigen den Status Ihrer Computer- und Tastatureinstellungen an (Num, Feststelltaste, Rollen).
  • Seite 11 Tabelle 1-4 Funktionen der Windows Logo-Taste Die folgenden Windows Logo-Tastenfunktionen sind unter Microsoft Windows XP, Microsoft Windows Vista und Microsoft Windows 7 verfügbar. Windows Logo-Taste Zeigt das Startmenü an bzw. blendet es aus. Windows Logo-Taste + Zeigt den Desktop an. Windows Logo-Taste + Minimiert alle offenen Anwendungsfenster auf Symbolgröße.
  • Seite 12: Position Der Seriennummer

    Tabelle 1-4 Funktionen der Windows Logo-Taste (Fortsetzung) Windows Logo-Taste + Pfeil nach unten Minimiert das Fenster. Windows Logo-Taste + Umschalttaste Pfeil Streckt das Fenster bis an den oberen und unteren nach oben Bildschirmrand. Windows Logo-Taste + Umschalttaste Pfeil Verschiebt ein Fenster von einem Monitor auf einen anderen nach links oder Pfeil nach rechts...
  • Seite 13: Hardware-Aufrüstung

    Arbeiten. Das Handbuch enthält Erläuterungen zur richtigen Einrichtung des Arbeitsplatzes und zur korrekten Körperhaltung sowie Gesundheitstipps für die Arbeit am Computer und wichtige Hinweise zur elektrischen und mechanischen Sicherheit. Dieses Handbuch befindet sich im Internet unter http://www.hp.com/ergo. VORSICHT! Im Innern befinden sich mit Strom versorgte und bewegliche Teile.
  • Seite 14 ACHTUNG: Statische Elektrizität kann die elektrischen Komponenten des Computers oder der optionalen Geräte beschädigen. Bevor Sie mit der Arbeit an den Komponenten beginnen, sollten Sie daher einen geerdeten Metallgegenstand berühren, um sich elektrostatisch zu entladen. Weitere Informationen erhalten Sie in Anhang D, „Elektrostatische Entladung“...
  • Seite 15: Anschließen Des Netzkabels

    Anschließen des Netzkabels Wenn Sie das Netzteil anschließen, ist es wichtig, die nachfolgenden Schritte zu befolgen, um sicherzustellen, dass sich das Netzkabel nicht vom Computer löst. Verbinden Sie das runde Ende des Netzkabels mit dem Netzanschluss an der Rückseite des Computers (1).
  • Seite 16: Entfernen Der Abdeckung

    Entfernen der Abdeckung Die internen Komponenten sind erst nach Abnehmen der Abdeckung zugänglich: Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Entnehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus.
  • Seite 17: Anbringen Der Abdeckung

    Anbringen der Abdeckung Richten Sie die Führungsnasen der Abdeckung mit den Schlitzen am Gehäuse aus, und schieben Sie die Abdeckung bis zum Anschlag in Richtung der Vorderseite des Gehäuses (1). Ziehen Sie die Rändelschraube an, um die Abdeckung zu befestigen (2). Abbildung 2-3 Anbringen der Abdeckung DEWW...
  • Seite 18: Abnehmen Und Anbringen Der Frontblende

    Abnehmen und Anbringen der Frontblende Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Entnehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.
  • Seite 19 So bringen Sie die Frontblende wieder an: Setzen Sie die drei Haken an der Unterseite der Blende in die rechteckigen Aussparungen auf dem Gehäuse ein (1), klappen Sie dann die Oberseite der Abdeckung auf das Gehäuse (2), und lassen Sie diese einrasten. Abbildung 2-5 Anbringen der Frontblende Setzen Sie die Abdeckung wieder auf.
  • Seite 20: Entfernen Der Laufwerksblende

    Entfernen der Laufwerksblende Bei einigen Modellen deckt eine Laufwerksblende den externen Laufwerksschacht ab. Sie muss vor dem Einbau eines Laufwerks entfernt werden. So entfernen Sie eine Laufwerksblende: Entfernen Sie die Frontblende. Drücken Sie die beiden Verriegelungen, die die Laufwerksblende fixieren, zum äußeren linken Rand der Blende (1), und ziehen Sie die Laufwerksblende nach innen, um sie zu entfernen (2).
  • Seite 21: Umwandeln Des Desktop-Systems In Ein Tower-System

    Führen Sie die vorstehend beschriebenen Schritte in umgekehrter Reihenfolge durch, um das Tower- System in ein Desktop-System umzuwandeln. HINWEIS: Bei HP ist eine optionale Quick Release-Halterung zur Montage des Computers an einer Wand, einem Tisch oder einer Swing Arm-Halterung erhältlich. DEWW...
  • Seite 22: Einsetzen Von Zusätzlichem Speicher

    Einsetzen von zusätzlichem Speicher Der Computer ist mit DDR3-SDRAM-Speicher ausgestattet (Double Data Rate 3 Synchronous Dynamic Random Access Memory). Dabei handelt es sich um SO-DIMM-Module (Small Outline Dual Innline Memory Module). SODIMMs Die Speichersteckplätze auf der Systemplatine können mit bis zu zwei Standard-SODIMMs bestückt werden.
  • Seite 23: Bestücken Von Sodimm-Steckplätzen

    Bestücken von SODIMM-Steckplätzen Auf der Systemplatine befinden sich zwei SO-DIMM-Steckplätze, d. h. ein Steckplatz pro Kanal. Die Steckplätze sind mit XMM1 und XMM3 gekennzeichnet. Der Steckplatz XMM1 ist Speicherkanal A zugeordnet. Der Steckplatz XMM3 ist Speicherkanal B zugeordnet. Abbildung 2-8 Position der SODIMM-Steckplätze Tabelle 2-1 Position der SODIMM-Steckplätze...
  • Seite 24: Einsetzen Von Sodimms

    Speicherkapazität steht für den Single Channel Mode zur Verfügung. Wenn ein Kanal mehr Speicher aufweist als der andere, sollte der größere Speicher Kanal A zugewiesen werden. ● In jedem Modus wird die maximale Betriebsgeschwindigkeit durch das langsamste SODIMM im System bestimmt. Einsetzen von SODIMMs ACHTUNG: Vor dem Ein- und Ausbau von Speichermodulen müssen Sie das Netzkabel ziehen und...
  • Seite 25 Wenn Sie ein zweites SO-DIMM-Modul hinzufügen möchten, entfernen Sie das SO-DIMM-Modul vom oberen XMM1-Steckplatz, um auf den unteren XMM3-Steckplatz zugreifen zu können. Drücken Sie die beiden Verriegelungen links und rechts des SO-DIMM-Moduls nach außen (1), und ziehen Sie dann das SO-DIMM-Modul aus dem Steckplatz (2). Abbildung 2-9 Entfernen eines SODIMM-Moduls Schieben Sie das neue SODIMM-Modul in einem ca.
  • Seite 26: Austauschen Des Optischen Laufwerks

    Setzen Sie die Abdeckung wieder auf. Wenn der Computer auf einem Standfuß platziert war, stellen Sie ihn wieder darauf. Stecken Sie den Netzstecker wieder ein, und schalten Sie den Computer ein. Aktivieren Sie die Sicherheitsvorrichtungen, die beim Entfernen der Computerabdeckung deaktiviert wurden.
  • Seite 27: Vorbereiten Des Neuen Optischen Laufwerks

    Ziehen Sie das Kabel an der Rückseite des optischen Laufwerks ab (1), drücken Sie den grünen Freigaberiegel an der hinteren rechten Seite des Laufwerks in Richtung Mitte des Laufwerks (2), und schieben Sie das Laufwerk durch die Frontblende aus dem Schacht heraus (3). Abbildung 2-11 Herausnehmen des optischen Laufwerks Vorbereiten des neuen optischen Laufwerks...
  • Seite 28: Installieren Des Neuen Optischen Laufwerks

    Setzen Sie den zweiten Stift ein, und drücken Sie fest auf den Freigaberiegel, um ihn am optischen Laufwerk zu befestigen. Abbildung 2-12 Ausrichten des Freigaberiegels Installieren des neuen optischen Laufwerks HINWEIS: Wenn Sie ein optisches Laufwerk in einen Schacht einsetzen, in dem sich zuvor kein Laufwerk befunden hat, müssen Sie die Abdeckung und die Laufwerksblende entfernen, die die Öffnung des Schachts abdeckt, bevor Sie fortfahren können.
  • Seite 29 Schieben Sie das optische Laufwerk vollständig durch die Frontblende in den Schacht, bis es einrastet (1), und schließen Sie das Kabel an der Rückseite des Laufwerks an (2). Abbildung 2-13 Installieren des optischen Laufwerks Setzen Sie die Abdeckung wieder auf. Wenn der Computer auf einem Standfuß...
  • Seite 30: Austauschen Des Festplattenlaufwerks

    Austauschen des Festplattenlaufwerks HINWEIS: Das Ultra-Slim Desktop unterstützt nur interne 2,5-Zoll-SATA (Serial ATA)-Festplatten; interne PATA (Parallel ATA)-Festplatten werden nicht unterstützt. Bevor Sie die alte Festplatte ausbauen, sollten Sie unbedingt die darauf gespeicherten Daten sichern, damit Sie sie auf die neue Festplatte übertragen können. Das vorinstallierte 2,5-Zoll-Festplattenlaufwerk befindet sich in einer Halterung unter dem optischen Laufwerk.
  • Seite 31 Heben Sie die Festplattenhalterung gerade nach oben aus dem Gehäuse heraus. Abbildung 2-15 Entfernen der Festplattenhalterung Entfernen Sie die vier Führungsschrauben von den Seiten der Festplattenhalterung. Abbildung 2-16 Entfernen der Führungsschrauben Heben Sie die Festplatte in der Halterung an (1), und ziehen Sie das Laufwerk aus dem Gehäuse heraus (2).
  • Seite 32 Um zu verhindern, dass die Platine an der Unterseite der Festplatte die Verriegelungen unten an der Halterung berührt, heben Sie die Festplatte an, bis deren Oberseite oben an der Halterung anliegt (1), und schieben Sie dann die neue Festplatte in die Halterung (2). ACHTUNG: Achten Sie darauf, dass die Platine an der Unterseite der Festplatte die Verriegelungen unten an der Halterung nicht berührt, wenn Sie die Festplatte in die Halterung...
  • Seite 33 Wenn Sie die Halterung des Festplattenlaufwerks wieder in das Gehäuse einsetzen möchten, richten Sie die Führungsschrauben an den Öffnungen am Laufwerksschacht aus, senken Sie die Halterung nach unten in den Laufwerksschacht ab (1), und drücken Sie den Griff an der Halterung ganz nach unten (2), so dass das Laufwerk richtig eingesetzt ist und einrastet.
  • Seite 34: Ein- Und Ausbauen Einer Anschlussabdeckung

    Ein- und Ausbauen einer Anschlussabdeckung Für den Computer ist eine optionale hintere Anschlussabdeckung erhältlich. So installieren Sie die Anschlussabdeckung: Führen Sie die Kabel durch die untere Öffnung an der Anschlussabdeckung (1), und schließen Sie die Kabel an den hinteren Anschlüssen des Computers an. Schieben Sie die Nasen an der Anschlussabdeckung in die Schlitze an der Rückseite des Gehäuses hinein, und schieben Sie die Abdeckung nach rechts, um sie sicher anzubringen (2).
  • Seite 35: Anhang A Technische Daten

    Technische Daten Tabelle A-1 Technische Daten Desktop-Maße (in Desktop-Position) 2,60 Zoll 6,6 cm Höhe 9,90 Zoll 25,1 cm Breite 10,00 Zoll 25,4 cm Tiefe Tiefe (größer bei installierter Sicherungsvorrichtung) Gewicht 6,75 lb 3,07 kg Unterstütztes Gewicht (maximal verteilte Last in Desktop-Position) 77 lb 35 kg Temperaturbereich (Werte ändern sich bei zunehmender Höhe über Normal-Null)
  • Seite 36 Tabelle A-1 Technische Daten (Fortsetzung) Nominaler Eingangsstrom (maximal) 2,4 A bei 100 Volt 1,2 A bei 200 Volt Wechselstrom Wechselstrom Dieses Gerät verfügt über ein externes Netzteil mit aktiver Leistungsfaktorkorrektur. Dadurch erfüllt das System die Anforderungen für das zum Gebrauch in Ländern der Europäischen Union vorgeschriebene CE-Zeichen. Darüber hinaus bietet das Netzteil mit aktiver Leistungsfaktorkorrektur den zusätzlichen Vorteil, dass kein Eingangsspannungsumschalter erforderlich ist.
  • Seite 37: Batterieaustausch

    Tauschen Sie die Batterie nur gegen geeignete HP Ersatzprodukte aus. ACHTUNG: Tauschen Sie die Batterie nur gegen geeignete HP Ersatzprodukte aus. Sichern Sie vor dem Austauschen der Batterie unbedingt die CMOS-Einstellungen des Computers. Statische Elektrizität kann die elektronischen Komponenten des Computers oder der optionalen Geräte beschädigen.
  • Seite 38 Wenn der Computer auf einem Standfuß steht, nehmen Sie ihn herunter, und legen Sie ihn auf die Seite. Nehmen Sie die Abdeckung des Computers ab. Suchen Sie die Batterie und deren Halterung auf der Systemplatine. HINWEIS: Bei manchen Computermodellen müssen Sie unter Umständen eine interne Komponente herausnehmen, um die Batterie austauschen zu können.
  • Seite 39 Um die neue Batterie einzusetzen, schieben Sie die Austauschbatterie mit dem Pluspol obenliegend an einer Seite unter die Halterungslippe. Drücken Sie die andere Seite der Batterie nach unten, bis die Batterie durch die Klammer gesichert ist (2). Abbildung B-2 Herausnehmen und Einsetzen einer Knopfzelle (Typ2) Typ 3 Drücken Sie die Halteklammer (1) der Batterie nach hinten, und nehmen Sie die Batterie heraus (2).
  • Seite 40 Stecken Sie den Netzstecker wieder ein, und schalten Sie den Computer ein. Legen Sie das Datum und die Uhrzeit, Ihre Kennwörter und spezielle Systemeinstellungen mit Hilfe von Computer Setup erneut fest. Aktivieren Sie die Sicherheitsvorrichtungen, die beim Entfernen der Computerabdeckung deaktiviert wurden.
  • Seite 41: Anhang C Sicherheitsschloss

    Sicherheitsschloss HINWEIS: Weitere Informationen zu Datensicherheitsfunktionen finden Sie im Desktop Management- Handbuch und im HP ProtectTools Security Manager-Handbuch (bestimmte Modelle) unter http://www.hp.com. Die unten und auf den folgenden Seiten abgebildeten Sicherheitsschlösser können zur Sicherung des Computers verwendet werden. Anbringen eines Sicherheitsschlosses HP/Kensington MicroSaver Security Cable Lock An der Rückseite des Computers befinden sich zwei Öffnungen für Kabel-Diebstahlsicherungen.
  • Seite 42: Vorhängeschloss

    Abbildung C-2 Anbringen einer Kabel-Diebstahlsicherung mit installierter Anschlussabdeckung Vorhängeschloss Abbildung C-3 Anbringen eines Vorhängeschlosses Anhang C Sicherheitsschloss DEWW...
  • Seite 43: Sicherheitsschloss Für Hp Business Pc

    Sicherheitsschloss für HP Business PC Befestigen Sie das Sicherheitskabel, indem Sie es um ein feststehendes Objekt schlingen. Abbildung C-4 Befestigen des Kabels an einem feststehenden Gegenstand Führen Sie die Tastatur- und Mauskabel durch die Sperre. Abbildung C-5 Durchführen des Tastatur- und Mauskabels...
  • Seite 44: Frontblendensicherung

    Schrauben Sie das Schloss mit der beigefügten Schraube am Gehäuse fest. Abbildung C-6 Befestigen des Schlosses am Gehäuse Führen Sie den Stecker des Sicherheitskabels in das Schloss ein (1), und drücken Sie den Knopf hinein (2), um das Schloss zu aktivieren. Verwenden Sie den beiliegenden Schlüssel, um das Schloss zu öffnen.
  • Seite 45 Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten. ACHTUNG: Unabhängig vom Betriebsmodus liegt immer Spannung an der Systemplatine an, solange der Computer mit einer Strom führenden Steckdose verbunden ist. Ziehen Sie den Netzstecker, um eine Beschädigung der internen Komponenten des Computers zu verhindern.
  • Seite 46 Setzen Sie die Sicherungsschraube durch den mittleren Freigaberiegel der Frontblende in das Gehäuse ein, um die Frontblende zu fixieren. Abbildung C-9 Installieren der Sicherheitsschraube für die Frontblende Setzen Sie die Abdeckung wieder auf. Wenn der Computer auf einem Standfuß platziert war, stellen Sie ihn wieder darauf. Stecken Sie den Netzstecker wieder ein, und schalten Sie den Computer ein.
  • Seite 47: Anhang D Elektrostatische Entladung

    Elektrostatische Entladung Die Entladung von statischer Elektrizität über einen Finger oder einen anderen Leiter kann die Systemplatine oder andere Bauteile beschädigen, die gegenüber elektrostatischer Entladung empfindlich sind. Diese Art von Beschädigungen kann die Lebensdauer der Geräte verkürzen. Vermeiden von Schäden durch elektrostatische Entladungen Beachten Sie die folgenden Vorsichtsmaßnahmen, um eine Beschädigung durch elektrostatische Entladungen zu vermeiden:...
  • Seite 48 Wenn Sie keine geeigneten Hilfsmittel besitzen, um eine ordnungsgemäße Erdung sicherzustellen, wenden Sie sich an einen Servicepartner. HINWEIS: Weitere Informationen zu statischer Elektrizität erhalten Sie bei Ihrem Servicepartner. Anhang D Elektrostatische Entladung DEWW...
  • Seite 49: Anhang E Betriebshinweise, Allgemeine Pflegehinweise Und Transportvorbereitung

    Betriebshinweise, allgemeine Pflegehinweise und Transportvorbereitung Betriebshinweise und allgemeine Pflegehinweise Beachten Sie die folgenden Hinweise, um den Computer und Monitor ordnungsgemäß einzurichten und zu pflegen: ● Schützen Sie den Computer vor Feuchtigkeit, direkter Sonneneinstrahlung sowie vor extremen Temperaturen. ● Sorgen Sie dafür, dass der Computer auf einer stabilen und geraden Fläche steht. Lassen Sie an allen Seiten des Computers, an denen sich Lüftungsschlitze befinden, und über dem Monitor ungefähr 10 cm Abstand, damit für eine ausreichende Luftzirkulation gesorgt ist.
  • Seite 50 ● Installieren oder aktivieren Sie die Energiesparfunktionen des Betriebssystems oder anderer Software, wie z. B. den Leerlauf. ● Schalten Sie den Computer aus, bevor Sie eine der folgenden Wartungsarbeiten durchführen: ◦ Wischen Sie das Computer-Gehäuse mit einem weichen, mit Wasser angefeuchteten Tuch ab.
  • Seite 51: Vorsichtsmaßnahmen Für Optische Laufwerke

    Vorsichtsmaßnahmen für optische Laufwerke Beachten Sie beim Betreiben oder Reinigen des optischen Laufwerks die folgenden Hinweise. Betrieb ● Bewegen Sie das Laufwerk nicht, während es in Betrieb ist. Anderenfalls können beim Lesen der Daten Fehler auftreten. ● Setzen Sie das Laufwerk nicht hohen Temperaturschwankungen aus, da sich im Gerät sonst Kondenswasser bilden kann.
  • Seite 52: Index

    Index Abdeckung Eingang 3 Kabel-Diebstahlsicherung 35 Wiederanbringen 11 Einsetzen Komponenten Anschluss Anschlussabdeckung 28 Rückseite 3 Audio-Ausgang 3 Batterie 31 Tastatur 4 Audio-Eingang 3 Festplatte 24 Vorderseite 2 DisplayPort-Monitor 3 Optisches Laufwerk 22 Komponenten auf der Kopfhörer 2 Sicherheitsschlösser 35 Rückseite 3 SODIMMs 16, 18 Kopfhöreranschluss 2 Netzkabel 3...
  • Seite 53 Vorderseite, Komponenten 2 Vorhängeschloss 36 Schlösser Frontblende 38 Windows Logo-Taste Kabel-Diebstahlsicherung 35 Funktionen 4 Sicherheitsschloss für Position 4 HP Business PC 37 Vorhängeschloss 36 Schnittstellen Hinten 3 Vorne 2 Seitliche Abdeckung Ausbauen 10 Sperren und Entsperren 35 Seriennummernposition 6 Sicherheit...
